AUSTIN COMPUTER SYSTEMS
486/DLC-33 BCM
|
Processor |
80386DX/CX486DLC |
|
Processor Speed |
33MHz |
|
Chip Set |
C & T |
|
Max. Onboard DRAM |
32MB |
|
Cache |
32/64/128/256KB |
|
BIOS |
AMI |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
None |
|
NPU Options |
80387/3167 |
|

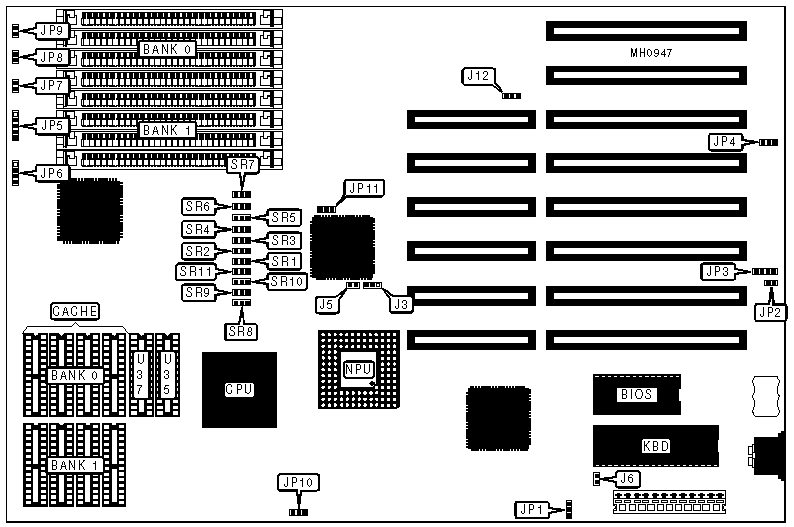

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
External battery |
JP3 |
Reset switch |
JP7 |
|
Power LED & keylock |
JP5 |
Turbo LED |
JP8 |
|
Speaker |
JP6 |
Turbo switch |
JP9 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper |
Position | |
| » |
Factory configured - do not alter |
J3 |
Open |
| » |
Factory configured - do not alter |
J5 |
Open |
| » |
Factory configured - do not alter |
J6 |
Open |
| » |
Factory configured - do not alter |
J12 |
pins 1 & 2 closed |
| » |
Monitor type select color |
JP1 |
pins 1 & 2 closed |
|
Monitor type select monochrome |
JP1 |
pins 2 & 3 closed | |
| » |
Internal battery enabled |
JP2 |
Closed |
|
Internal battery disabled |
JP2 |
Open | |
| » |
CMOS memory normal operation |
JP4 |
pins 1 & 2 closed |
|
CMOS memory clear |
JP4 |
pins 2 & 3 closed | |
| » |
Factory configured - do not alter |
JP10 |
N/A |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
1MB |
(4) 256K x 9 |
NONE |
|
2MB |
(4) 256K x 9 |
(4) 256K x 9 |
|
4MB |
(4) 1M x 9 |
NONE |
|
5MB |
(4) 256K x 9 |
(4) 1M x 9 |
|
8MB |
(4) 1M x 9 |
(4) 1M x 9 |
|
16MB |
(4) 4M x 9 |
NONE |
|
32MB |
(4) 4M x 9 |
(4) 4M x 9 |
|
DRAM JUMPER CONFIGURATION | |
|
Size |
JP11 |
|
1MB |
pins 2 & 3 closed |
|
2MB |
pins 1 & 2 closed |
|
4MB |
pins 2 & 3 closed |
|
5MB |
pins 2 & 3 closed |
|
8MB |
pins 1 & 2 closed |
|
16MB |
pins 2 & 3 closed |
|
32MB |
pins 1 & 2 closed |
|
CACHE CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
TAG (U35) |
TAG (U37) |
|
32KB |
(4) 8K x 8 |
NONE |
(1) 8K x 8 |
NONE |
|
64KB |
(4) 8K x 8 |
(4) 8K x 8 |
(1) 8K x 8 |
(1) 8K x 8 |
|
128KB |
(4) 32K x 8 |
NONE |
(1) 32K x 8 |
NONE |
|
256KB |
(4) 32K x 8 |
(4) 32K x 8 |
(1) 32K x 8 |
(1) 32K x 8 |
|
CACHE JUMPER CONFIGURATION | |||||
|
Size |
SR1 |
SR2 |
SR3 |
SR4 |
SR5 |
|
32KB |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
|
64KB |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
|
128KB |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
2 & 3 |
|
256KB |
2 & 3 |
2 & 3 |
2 & 3 |
2 & 3 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | |||||
|
CACHE JUMPER CONFIGURATION (CON’T) | ||||||
|
Size |
SR6 |
SR7 |
SR8 |
SR9 |
SR10 |
SR11 |
|
32KB |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
1 & 2 |
|
64KB |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
|
128KB |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
|
256KB |
2 & 3 |
1 & 2 |
2 & 3 |
2 & 3 |
2 & 3 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||||
