ANIX TECHNOLOGY CORPORATION
64KB CACHE 386 25/33MHZ
|

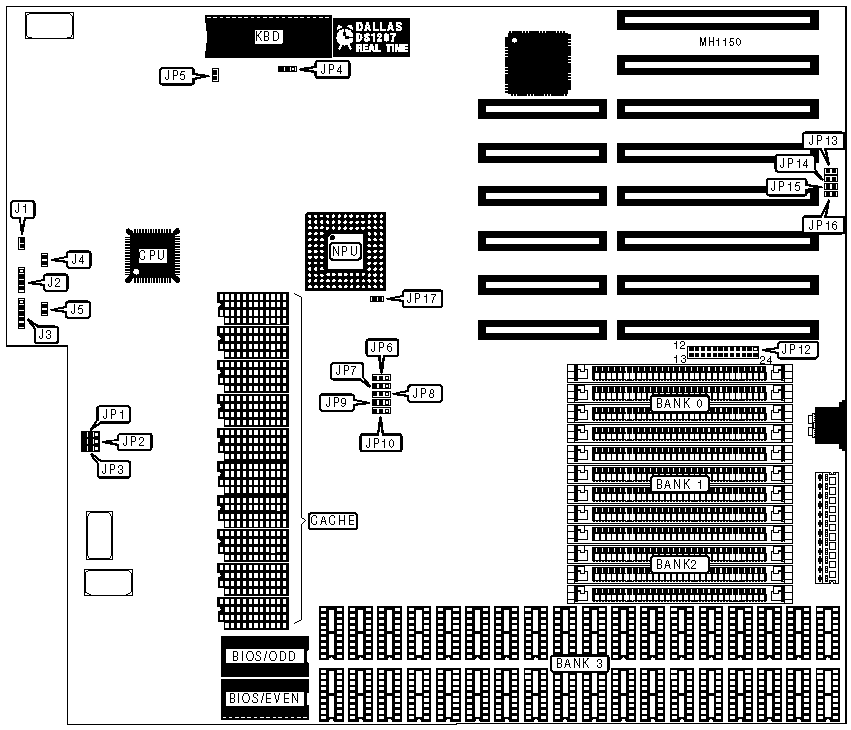

Processor |
80386SX |
|
Processor Speed |
25/33MHz |
|
Chip Set |
None |
|
Max. Onboard DRAM |
16MB |
|
Cache |
64/256KB |
|
BIOS |
AMI |
|
Dimensions |
355mm x 304mm |
|
I/O Options |
None |
|
NPU Options |
80387/3167 |
|
CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Turbo switch |
J1 |
Turbo LED |
J4 |
|
Speaker |
J2 |
Reset switch |
J5 |
|
Power LED & keylock |
J3 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper |
Position | |
| » |
I/O bus (8-bit) wait states select seven |
JP1 |
pins 1 & 2 closed |
|
I/O bus (8-bit) wait states select five |
JP1 |
pins 2 & 3 closed | |
| » |
I/O bus (16-bit) wait states select five |
JP2 |
pins 2 & 3 closed |
|
I/O bus (16-bit) wait states select three |
JP2 |
pins 1 & 2 closed | |
| » |
I/O bus speed select CPU/4 |
JP3 |
pins 2 & 3 closed |
|
I/O bus speed select CPU/2.5 |
JP3 |
pins 1 & 2 closed | |
| » |
Monitor type select monochrome |
JP4 |
pins 2 & 3 closed |
|
Monitor type select color |
JP4 |
pins 1 & 2 closed | |
| » |
NPU disabled |
JP5 |
Open |
|
NPU enabled |
JP5 |
Closed | |
| » |
NPU mode select synchronous with CPU (80387) |
JP17 |
Open |
|
NPU mode select asynchronous with CPU (80387) |
JP17 |
Closed | |
|
DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
1MB 1 |
(4) 256K x 9 |
NONE |
NONE |
NONE |
|
2MB 1 |
(4) 256K x 9 |
(4) 256K x 9 |
NONE |
NONE |
|
3MB 1 |
(4) 256K x 9 |
(4) 256K x 9 |
(4) 256K x 9 |
NONE |
|
4MB 1 |
(4) 1M x 9 |
NONE |
NONE |
NONE |
|
4MB 2 |
NONE |
NONE |
NONE |
(36) 411000 |
|
5MB 1 |
(4) 256K x 9 |
(4) 1M x 9 |
NONE |
NONE |
|
7MB 1 |
(4) 256K x 9 |
(4) 256K x 9 |
(4) 256K x 9 |
(36) 411000 |
|
8MB 1 |
(4) 1M x 9 |
(4) 1M x 9 |
NONE |
NONE |
|
8MB 2 |
NONE |
(4) 1M x 9 |
NONE |
(36) 411000 |
|
9MB 1 |
(4) 1M x 9 |
(4) 1M x 9 |
(4) 256K x 9 |
NONE |
|
9MB 2 |
NONE |
(4) 1M x 9 |
(4) 256K x 9 |
(36) 411000 |
|
10MB 2 |
(4) 1M x 9 |
(4) 256K x 9 |
(4) 256K x 9 |
(36) 411000 |
|
12MB 1 |
(4) 1M x 9 |
(4) 1M x 9 |
(4) 1M x 9 |
NONE |
|
12MB 2 |
NONE |
(4) 1M x 9 |
(4) 1M x 9 |
(36) 411000 |
|
16MB 1 |
(4) 1M x 9 |
(4) 1M x 9 |
(4) 1M x 9 |
(36) 411000 |
|
Note 1&2 : See the next table for settings. | ||||
|
DRAM JUMPER CONFIGURATION | |||||||
|
Size |
JP8 |
JP9 |
JP10 |
JP13 |
JP14 |
JP15 |
JP16 |
|
1MB 1 |
2 & 3 |
N/A |
N/A |
Closed |
Closed |
Closed |
Closed |
|
2MB 1 |
2 & 3 |
2 & 3 |
N/A |
Closed |
Closed |
Closed |
Open |
|
3MB 1 |
2 & 3 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
Closed |
|
4MB 1 |
1 & 2 |
N/A |
N/A |
Closed |
Closed |
Open |
Open |
|
4MB 2 |
N/A |
N/A |
N/A |
Closed |
Closed |
Open |
Open |
|
5MB 1 |
2 & 3 |
1 & 2 |
N/A |
Closed |
Open |
Closed |
Closed |
|
7MB 1 |
2 & 3 |
2 & 3 |
2 & 3 |
Closed |
Open |
Closed |
Open |
|
8MB 1 |
1 & 2 |
1 & 2 |
N/A |
Closed |
Open |
Open |
Closed |
|
8MB 2 |
N/A |
1 & 2 |
N/A |
Closed |
Open |
Open |
Closed |
|
9MB 1 |
1 & 2 |
1 & 2 |
2 & 3 |
Closed |
Open |
Open |
Open |
|
9MB 2 |
N/A |
1 & 2 |
2 & 3 |
Closed |
Open |
Open |
Open |
|
10MB 2 |
2 & 3 |
1 & 2 |
2 & 3 |
Open |
Closed |
Closed |
Closed |
|
12MB 1 |
1 & 2 |
1 & 2 |
1 & 2 |
Open |
Closed |
Closed |
Open |
|
12MB 2 |
N/A |
1 & 2 |
1 & 2 |
Open |
Closed |
Closed |
Open |
|
16MB 1 |
1 & 2 |
1 & 2 |
1 & 2 |
Open |
Closed |
Open |
Closed |
|
Note 1 :Set JP12 pins 1 & 2, 3 & 4, 5 & 6, 7 & 8, 9 & 10, 11 & 12, 13 & 14, 15 & 16, closed. | |||||||
|
Note 2 :Set JP12 pins 1 & 24, 2 & 23, 3 & 22, 4 & 21, 5 & 20, 6 & 19, 7 & 18, 8 & 17, closed. | |||||||
|
CACHE CONFIGURATION | |
|
Size |
Bank 0 |
|
64KB |
(10) 16K x 4 |
|
256KB |
(10) 64K x 4 |
|
CACHE JUMPER CONFIGURATION | ||
|
Size |
JP6 |
JP7 |
|
64KB |
pins 1 & 2 closed |
pins 1 & 2 closed |
|
256KB |
pins 2 & 3 closed |
pins 2 & 3 closed |
