ASUS COMPUTER INTERNATIONAL
VL/EISA-486SVI
|
Processor |
80486SX/80487SX/80486DX/ODP486SX/80486DX2 |
|
Processor Speed |
16/20/25/33/50(internal)/50/66(internal)MHz |
|
Chip Set |
SIS |
|
Max. Onboard DRAM |
128MB |
|
Cache |
64/128/256KB |
|
BIOS |
Award |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit VESA local bus slot |
|
NPU Options |
None |
|

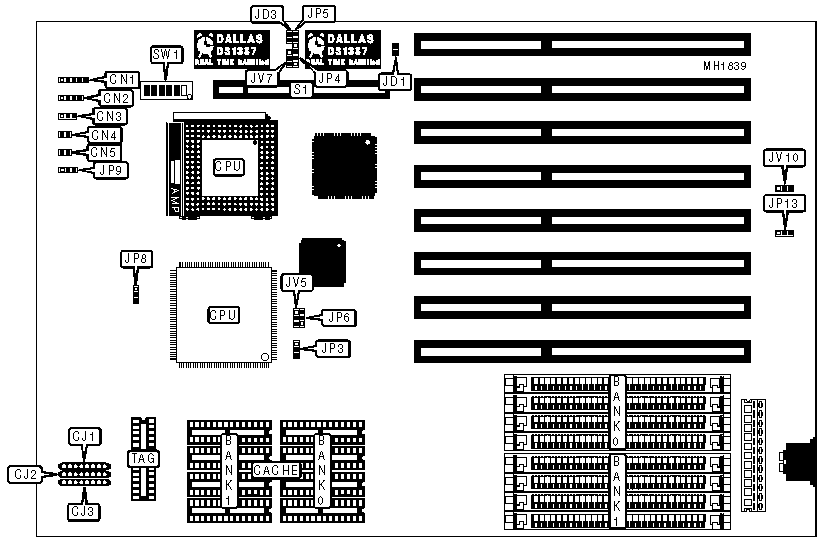

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Power LED & keylock |
CN1 |
Turbo LED |
CN4 |
|
Speaker |
CN2 |
Turbo switch |
CN5 |
|
Reset switch |
CN3 |
32-bit VESA Local bus slot |
S1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper |
Position | |
|
» |
Factory configured - do not alter |
JD1 |
Open |
|
» |
Factory configured - do not alter |
JD3 |
Open |
|
» |
Factory configured - do not alter |
JP3 |
pins 2 & 3 closed |
|
» |
Factory configured - do not alter |
JP4 |
pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
JP5 |
pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
JP6 |
pins 1 & 2 closed |
|
» |
CPU PGA installed |
JP8 |
pins 1 & 2 closed |
|
CPU PQFP installed |
JP8 |
pins 2 & 3 closed | |
|
» |
Factory configured - do not alter |
JP13 |
pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
JV5 |
pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
JV7 |
pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
JV10 |
pins 1 & 2 closed |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
1MB |
(4) 256K x 9 |
NONE |
|
2MB |
(4) 256K x 9 |
(4) 256K x 9 |
|
4MB |
(4) 1M x 9 |
NONE |
|
8MB |
(4) 1M x 9 |
(4) 1M x 9 |
|
16MB |
(4) 4M x 9 |
NONE |
|
20MB |
(4) 1M x 9 |
(4) 4M x 9 |
|
32MB |
(4) 4M x 9 |
(4) 4M x 9 |
|
64MB |
(4) 16M x 9 |
NONE |
|
128MB |
(4) 16M x 9 |
(4) 16M x 9 |
|
CACHE CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
TAG |
|
64KB |
(4) 8K x 8 |
(4) 8K x 8 |
(1) 8K x 8 |
|
128KB |
(4) 32K x 8 |
NONE |
(1) 8K x 8 |
|
256KB |
(4) 32K x 8 |
(4) 32K x 8 |
(1) 32K x 8 |
|
CACHE RESISTER CONFIGURATION | |||
|
Size |
CJ1 |
CJ2 |
CJ3 |
|
64KB |
Installed |
Not installed |
Not installed |
|
128KB |
Not installed |
Installed |
Not installed |
|
256KB |
Not installed |
Not installed |
Installed |
|
CPU TYPE CONFIGURATION | ||||||
|
Type |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
80486SX |
Off |
Off |
Off |
Off |
On |
On |
|
80487SX |
Off |
On |
On |
On |
Off |
On |
|
80486DX |
On |
On |
On |
Off |
Off |
On |
|
ODP486SX |
Off |
On |
On |
On |
Off |
On |
|
80486DX2 |
On |
On |
On |
Off |
Off |
On |
|
CPU SPEED CONFIGURATION | |
|
Speed |
JP9 |
|
16MHz |
pins 2 & 3 closed |
|
20MHz |
pins 2 & 3 closed |
|
25MHz |
pins 2 & 3 closed |
|
33MHz |
pins 2 & 3 closed |
|
50iMHz |
pins 2 & 3 closed |
|
50MHz |
pins 1 & 2 closed |
|
66iMHz |
pins 2 & 3 closed |
