AUVA COMPUTER, INC.
BABY 286 BAM/12S
|
Processor |
80286 (exact location unknown) |
|
Processor Speed |
12MHz |
|
Chip Set |
Suntac |
|
Max. Onboard DRAM |
4MB |
|
Cache |
None |
|
BIOS |
AMI/Award/Phoenix |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
None |
|
NPU Options |
80287 (exact location unknown) |
|

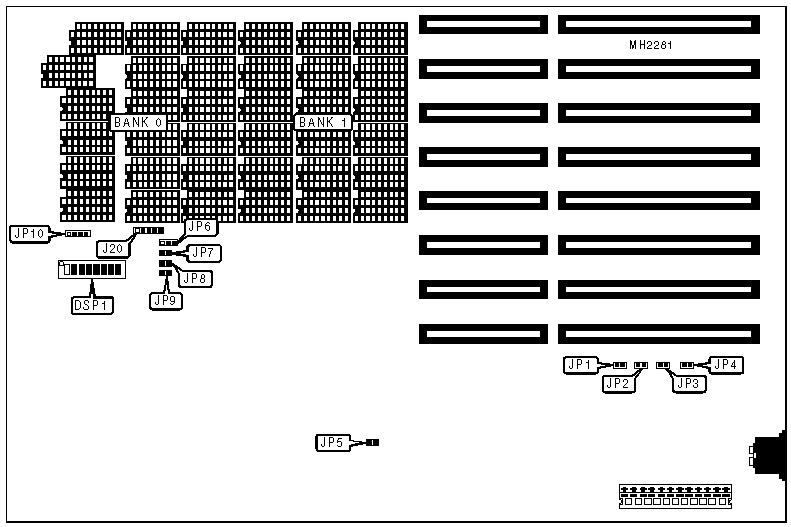

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Power LED & keylock |
J20 |
Turbo LED |
JP8 |
|
Reset switch |
JP6 |
Speaker |
JP10 |
|
Turbo switch |
JP7 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper/Switch |
Position | |
|
» |
CPU speed select low |
DSP1/1 |
On |
|
CPU speed select high |
DSP1/1 |
Off | |
|
» |
Monitor type select color |
DSP1/2 |
On |
|
Monitor type select monochrome |
DSP1/2 |
Off | |
|
» |
Factory configured - do not alter |
DSP1/3 |
Off |
|
» |
Port address select 0E8H |
DSP1/4 |
On |
|
Port address select 098H |
DSP1/4 |
Off | |
|
» |
BIOS type select 27128 |
DSP1/5 |
On |
|
BIOS type select 27256 |
DSP1/5 |
Off | |
|
» |
Wait select 0 wait states |
JP5 |
Closed |
|
Wait select 1 wait state |
JP5 |
Open | |
|
» |
Turbo enabled |
JP7 |
Closed |
|
Turbo disabled |
JP7 |
Open | |
|
» |
Clock speed control DSP1/1 |
JP9 |
pins 2 & 3 closed |
|
Clock speed control keyboard |
JP9 |
pins 1 & 2 closed | |
|
DRAM CONFIGURATION | |||
|
Size |
EMS |
Bank 0 |
Bank 1 |
|
512KB |
N/A |
(18) 41256 |
NONE |
|
640KB |
N/A |
(18) 41256 |
(18) 4164 |
|
1MB |
0KB |
(18) 41256 |
(18) 41256 |
|
1MB |
348KB |
(18) 41256 |
(18) 41256 |
|
2MB |
OKB |
(18) 411000 |
NONE |
|
2MB |
1408KB |
(18) 411000 |
NONE |
|
4MB |
OKB |
(18) 411000 |
(18) 411000 |
|
4MB |
3456KB |
(18) 411000 |
(18) 411000 |
|
DRAM CONFIGURATION | |||
|
Size |
DSP1/6 |
DSP1/7 |
DSP1/8 |
|
512KB |
On |
On |
On |
|
640KB |
On |
On |
Off |
|
1MB |
On |
Off |
On |
|
1MB |
On |
Off |
Off |
|
2MB |
Off |
On |
On |
|
2MB |
Off |
On |
Off |
|
4MB |
Off |
Off |
On |
|
4MB |
Off |
Off |
Off |
|
KEYBOARD BIOS CONFIGURATION | ||||
|
Type |
JP1 |
JP2 |
JP3 |
JP4 |
|
Award/Phoenix |
Open |
Open |
Open |
Closed |
|
Other |
N/A |
N/A |
N/A |
Open |
|
Note: If other BIOS is installed, see table below for JP1 - JP3 settings. | ||||
|
KEYBOARD BIOS CONFIGURATION | |||
|
Output pins |
JP1 |
JP2 |
JP3 |
|
23 |
Open |
Open |
Closed |
|
27 |
Open |
Closed |
Open |
|
32 |
Closed |
Open |
Open |
