ASUS COMPUTER INTERNATIONAL
P/I-AP55TV
|
Processor |
CX M1/AM K5/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/180/200MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
ATI |
|
Maximum Onboard Memory |
128MB (EDO supported) |
|
Maximum Video Memory |
4MB |
|
Cache |
256/512KB |
|
BIOS |
Unidentified |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
CD-ROM interfaces (3), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), VGA port, riser slot, cache slot, IR connector, USB connector, audio connector, wavetable connector, AMC connector software power on switch, software power on connector |
|
NPU Options |
None |

|

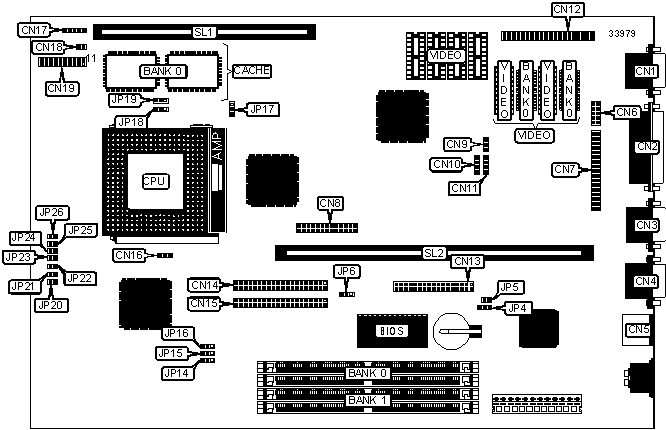

CONNECTIONS |
|||
|
Purpose |
Location |
Purpose |
Location |
|
VGA port |
CN1 |
IDE interface 2 |
CN15 |
|
Parallel port |
CN2 |
Chassis fan power |
CN16 |
|
Serial port 2 |
CN3 |
IR connector |
CN17 |
|
Serial port 1 |
CN4 |
IDE interface LED |
CN18 |
|
PS/2 mouse port |
CN5 |
Power LED & keylock |
CN19 pins 1 - 5 |
|
USB connector |
CN6 |
Speaker |
CN19 pins 7 - 10 |
|
Audio connector |
CN7 |
Power LED |
CN19 pins 12 & 13 |
|
Wavetable connector |
CN8 |
Green PC connector |
CN19 pins 14 & 15 |
|
Panasonic CD in |
CN9 |
Reset switch |
CN19 pins 19 & 20 |
|
Sony CD in |
CN10 |
Software power on switch |
JP4 |
|
Mistumi CD in |
CN11 |
Software power on connector |
JP5 |
|
AMC connector |
CN12 |
Cache slot |
SL1 |
|
Floppy drive interface |
CN13 |
Riser slot |
SL2 |
|
IDE interface 1 |
CN14 |
|
|
|
USER CONFIGURABLE SETTINGS |
|||
|
Function |
Label |
Position |
|
|
» |
Flash BIOS write protect disabled |
JP6 |
Pins 1 & 2 closed |
|
|
Flash BIOS write protect enabled |
JP6 |
Pins 2 & 3 closed |
|
DRAM CONFIGURATION |
||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
Note: Board accepts EDO memory. Banks are interchangeable. |
||
|
CACHE CONFIGURATION |
|||
|
Size |
Bank 0 |
Bank 1 |
TAG |
|
256KB (A) |
None |
256KB module installed |
Unidentified |
|
256KB (B) |
(2) 32K x 32 |
Not installed |
Unidentified |
|
512KB (A) |
(2) 32K x 32 |
256KB module installed |
Unidentified |
|
512KB (B) |
None |
512KB module installed |
Unidentified |
|
512KB (C) |
(2) 64K x 32 |
Not installed |
Unidentified |
|
CACHE JUMPER CONFIGURATION |
|
|
Size |
JP17 |
|
256KB (A) |
Pins 2 & 3 closed |
|
256KB (B) |
Pins 2 & 3 closed |
|
512KB (A) |
Pins 1 & 2 closed |
|
512KB (B) |
Pins 1 & 2 closed |
|
512KB (C) |
Pins 1 & 2 closed |
|
VIDEO MEMORY CONFIGURATION |
||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
1MB |
(2) 256K x 16 |
None |
None |
None |
|
2MB |
(2) 256K x 16 |
(2) 256K x 16 |
None |
None |
|
3MB |
(2) 256K x 16 |
(2) 256K x 16 |
(2) 256K x 16 |
None |
|
4MB |
(2) 256K x 16 |
(2) 256K x 16 |
(2) 256K x 16 |
(2) 256K x 16 |
|
Note: The location of banks 1, 2 & 3 are unidentified. |
||||
|
CPU SPEED SELECTION (CYRIX) |
|||||||
|
CPU speed |
Clock speed |
Multiplier |
JP14 |
JP15 |
JP16 |
JP18 |
JP19 |
|
166MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
|
Note: Pins designated should be in the closed position. |
|||||||
|
CPU SPEED SELECTION (AMD) |
|||||||
|
CPU speed |
Clock speed |
Multiplier |
JP14 |
JP15 |
JP16 |
JP18 |
JP19 |
|
75MHz |
50MHz |
1.5x |
2 & 3 |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
|
90MHz |
60MHz |
1.5x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
|
100MHz |
66MHz |
1.5x |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
|
Note: Pins designated should be in the closed position. |
|||||||
|
CPU SPEED SELECTION (INTEL) |
|||||||
|
CPU speed |
Clock speed |
Multiplier |
JP14 |
JP15 |
JP16 |
JP18 |
JP19 |
|
75MHz |
50MHz |
1.5x |
2 & 3 |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
|
90MHz |
60MHz |
1.5x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
|
100MHz |
66MHz |
1.5x |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
|
120MHz |
60MHz |
2x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
2 & 3 |
|
133MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
|
150MHz |
60MHz |
2.5x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
2 & 3 |
2 & 3 |
|
180MHz |
60MHz |
3x |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
|
200MHz |
66MHz |
3x |
1 & 2 |
2 & 3 |
2 & 3 |
2 & 3 |
1 & 2 |
|
Note: Pins designated should be in the closed position. |
|||||||
|
CPU VOLTAGE SELECTION (SINGLE) |
|||
|
Voltage |
JP20 |
JP21 |
|
|
» |
3.38v (STD) |
Closed |
Open |
|
|
3.5v (VRE) |
Open |
Closed |
|
CPU VOLTAGE SELECTION (DUAL) |
||||||
|
Voltage |
JP22 |
JP23 |
JP24 |
JP25 |
JP26 |
|
|
|
2.5v |
Open |
Open |
Open |
Closed |
Open |
|
|
2.7v |
Open |
Closed |
Open |
Open |
Open |
|
» |
2.8v |
Closed |
Open |
Open |
Open |
Open |
|
|
2.9v |
Open |
Open |
Closed |
Open |
Open |
|
|
Reserved |
Open |
Open |
Open |
Open |
Closed |
