ACTIVEI SYSTEMS, INC.
COMPACT
|
Processor |
CX M1/AM K5/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/200MHz |
|
Chip Set |
SIS |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
512MB (EDO supported) |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
254mm x 218mm |
|
I/O Options |
32-bit PCI slots (2), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), VGA feature connector, VGA interface, IR connector, VRM connector |
|
NPU Options |
None |
|

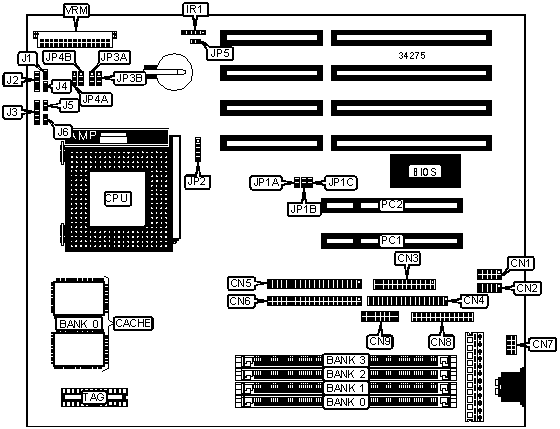

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Serial port 2 |
CN1 |
IR connector |
IR1 |
|
Serial port 1 |
CN2 |
Speaker |
J1 |
|
Parallel port |
CN3 |
Power LED & keylock |
J2 |
|
Floppy drive interface |
CN4 |
Reset switch |
J3 |
|
IDE interface 1 |
CN6 |
Turbo LED |
J4 |
|
IDE interface 2 |
CN5 |
Green PC connector |
J5 |
|
PS/2 mouse interface |
CN7 |
IDE interface LED |
J6 |
|
VGA feature connector |
CN8 |
32-bit PCI slots |
PC1 & PC2 |
|
VGA interface |
CN9 |
VRM connector |
VRM |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
CMOS memory normal operation |
JP5 |
Open |
|
CMOS memory clear |
JP5 |
Closed | |
|
DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
4MB |
(1) 1M x 36 |
None |
None |
None |
|
8MB |
(1) 2M x 36 |
None |
None |
None |
|
8MB |
(1) 1M x 36 |
(1) 1M x 36 |
None |
None |
|
12MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
None |
|
16MB |
(1) 4M x 36 |
None |
None |
None |
|
16MB |
(1) 2M x 36 |
(1) 2M x 36 |
None |
None |
|
16MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 2M x 36 |
None |
|
16MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
20MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 1M x 36 |
None |
|
24MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 4M x 36 |
None |
|
24MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
24MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
None |
|
32MB |
(1) 8M x 36 |
None |
None |
None |
|
32MB |
(1) 4M x 36 |
(1) 4M x 36 |
None |
None |
|
32MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 4M x 36 |
None |
|
32MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
36MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 1M x 36 |
None |
|
40MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 8M x 36 |
None |
|
40MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 2M x 36 |
None |
|
40MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
48MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 8M x 36 |
None |
|
48MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
None |
|
DRAM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
48MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
64MB |
(1) 16M x 36 |
None |
None |
None |
|
64MB |
(1) 8M x 36 |
(1) 8M x 36 |
None |
None |
|
64MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 8M x 36 |
None |
|
64MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
68MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 1M x 36 |
None |
|
72MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 16M x 36 |
None |
|
72MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 2M x 36 |
None |
|
72MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
80MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 16M x 36 |
None |
|
80MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
80MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 4M x 36 |
None |
|
80MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
96MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 16M x 36 |
None |
|
96MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
None |
|
96MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
128MB |
(1) 32M x 36 |
None |
None |
None |
|
128MB |
(1) 16M x 36 |
(1) 16M x 36 |
None |
None |
|
128MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 16M x 36 |
None |
|
128MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
132MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 1M x 36 |
None |
|
136MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 32M x 36 |
None |
|
136MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
136MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 2M x 36 |
None |
|
144MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 32M x 36 |
None |
|
144MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
144MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 4M x 36 |
None |
|
144MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
160MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 32M x 36 |
None |
|
160MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
160MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 8M x 36 |
None |
|
160MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
192MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 32M x 36 |
None |
|
192MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
192MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
None |
|
192MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
256MB |
(1) 32M x 36 |
(1) 32M x 36 |
None |
None |
|
256MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 32M x 36 |
None |
|
256MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
260MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 1M x 36 |
None |
|
264MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
DRAM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
264MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 2M x 36 |
None |
|
264MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
272MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
272MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 4M x 36 |
None |
|
272MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
288MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
288MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 8M x 36 |
None |
|
288MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
320MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
320MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 16M x 36 |
None |
|
320MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
384MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
384MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
None |
|
384MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
512MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
Note: Board accepts EDO memory. | ||||
|
CACHE CONFIGURATION | ||
|
Size |
Bank 0 |
TAG |
|
256KB |
(2) 32K x 32 |
Unidentified |
|
512KB |
(2) 64K x 32 |
Unidentified |
|
CPU SPEED SELECTION (CYRIX) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JP1A |
JP1B |
JP1C |
JP2 |
|
120MHz |
50MHz |
2x |
Open |
Closed |
Closed |
3 & 4 |
|
133MHz |
55MHz |
2x |
Open |
Open |
Open |
3 & 4 |
|
150MHz |
60MHz |
2x |
Open |
Open |
Closed |
3 & 4 |
|
166MHz |
66MHz |
2x |
Open |
Closed |
Open |
3 & 4 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (AMD) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JP1A |
JP1B |
JP1C |
JP2 |
|
75MHz |
50MHz |
1.5x |
Open |
Closed |
Closed |
4 & 5 |
|
90MHz |
60MHz |
1.5x |
Open |
Open |
Closed |
4 & 5 |
|
100MHz |
66MHz |
1.5x |
Open |
Closed |
Open |
4 & 5 |
|
120MHz |
60MHz |
1.5x |
Open |
Open |
Closed |
4 & 5 |
|
133MHz |
66MHz |
1.5x |
Open |
Closed |
Open |
4 & 5 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (INTEL) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JP1A |
JP1B |
JP1C |
JP2 |
|
75MHz |
50MHz |
1.5x |
Open |
Closed |
Closed |
4 & 5 |
|
90MHz |
60MHz |
1.5x |
Open |
Open |
Closed |
4 & 5 |
|
100MHz |
66MHz |
1.5x |
Open |
Closed |
Open |
4 & 5 |
|
120MHz |
60MHz |
2x |
Open |
Open |
Closed |
3 & 4 |
|
133MHz |
66MHz |
2x |
Open |
Closed |
Open |
3 & 4 |
|
150MHz |
60MHz |
2.5x |
Open |
Open |
Closed |
1 & 2, 3 & 4 |
|
166MHz |
66MHz |
2.5x |
Open |
Closed |
Open |
1 & 2, 3 & 4 |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
1 & 2, 4 & 5 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU VOLTAGE SELECTION (SINGLE) | ||||
|
Voltage |
JP3A |
JP3B |
JP4A |
JP4B |
|
3.3v |
Open |
Open |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
3.5v |
Pins 2 & 3 closed |
Open |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
CPU VOLTAGE SELECTION (DUAL) | |||||
|
Voltage |
V core |
JP3A |
JP3B |
JP4A |
JP4B |
|
3.3v |
2.5v |
Open |
1 & 2 |
2 & 3 |
2 & 3 |
|
3.3v |
2.6v |
2 & 3 |
1 & 2 |
2 & 3 |
2 & 3 |
|
3.3v |
2.7v |
1 & 2 |
2 & 3 |
2 & 3 |
2 & 3 |
|
3.3v |
2.8v |
Open |
2 & 3 |
2 & 3 |
2 & 3 |
|
3.3v |
2.92v |
2 & 3 |
2 & 3 |
2 & 3 |
2 & 3 |
|
3.3v |
3.2v |
1 & 2 |
Open |
2 & 3 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | |||||
