DTK COMPUTER, INC.

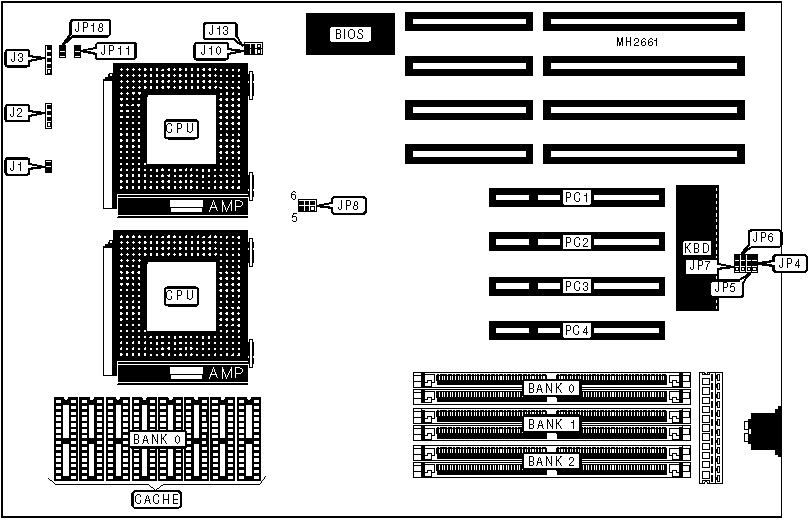

PAM-0052I/QUIN-52
|
Processor |
Pentium |
|
Processor Speed |
75/90/100MHz |
|
Chip Set |
Intel |
|
Max. Onboard DRAM |
384MB |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit PCI slots (4) |
|
NPU Options |
None |
|
CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Reset switch |
J1 |
Turbo LED |
JP18 |
|
Speaker |
J2 |
32-bit PCI slots |
PC1 - PC4 |
|
Power LED & keylock |
J3 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper |
Position | |
|
» |
Factory configured - do not alter |
JP11 |
N/A |
|
DRAM CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
2MB |
(2) 256K x 36 |
NONE |
NONE |
|
4MB |
(2) 256K x 36 |
(2) 256K x 36 |
NONE |
|
6MB |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
8MB |
(2) 1M x 36 |
NONE |
NONE |
|
10MB |
(2) 1M x 36 |
(2) 256K x 36 |
NONE |
|
12MB |
(2) 1M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
12MB |
(2) 256K x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
NONE |
|
18MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
18MB |
(2) 256K x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
NONE |
NONE |
|
34MB |
(2) 4M x 36 |
(2) 256K x 36 |
NONE |
|
36MB |
(2) 4M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
36MB |
(2) 256K x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
40MB |
(2) 1M x 36 |
(2) 4M x 36 |
NONE |
|
42MB |
(2) 4M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
42MB |
(2) 1M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
NONE |
|
66MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
72MB |
(2) 1M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
96MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 16M x 36 |
NONE |
NONE |
|
130MB |
(2) 16M x 36 |
(2) 256K x 36 |
NONE |
|
132MB |
(2) 16M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
132MB |
(2) 256K x 36 |
(2) 16M x 36 |
(2) 256K x 36 |
|
136MB |
(2) 1M x 36 |
(2) 16M x 36 |
NONE |
|
138MB |
(2) 16M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
138MB |
(2) 1M x 36 |
(2) 16M x 36 |
(2) 256K x 36 |
|
138MB |
(2) 256K x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
144MB |
(2) 1M x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
160MB |
(2) 4M x 36 |
(2) 16M x 36 |
NONE |
|
162MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
162MB |
(2) 4M x 36 |
(2) 16M x 36 |
(2) 256K x 36 |
|
162MB |
(2) 256K x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
162MB |
(2) 256K x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
168MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
168MB |
(2) 4M x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
168MB |
(2) 1M x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 4M x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 4M x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
NONE |
|
258MB |
(2) 256K x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
264MB |
(2) 1M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
264MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
264MB |
(2) 1M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
288MB |
(2) 4M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
288MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
288MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
288MB |
(2) 4M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
384MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
CACHE CONFIGURATION | |
|
Size |
Bank 0 |
|
256KB |
(8) 32K x 8 |
|
512KB |
(8) 64K x 8 |
|
CACHE JUMPER CONFIGURATION | ||
|
Size |
J10 |
J13 |
|
256KB |
pins 1 & 2 closed |
pins 2 & 3 closed |
|
512KB |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
CPU SPEED CONFIGURATION (MX8315) | |
|
Speed |
JP8 |
|
75MHz |
pins 1 & 2 closed |
|
90MHz |
pins 3 & 4 closed |
|
100MHz |
pins 1 & 2, 5 & 6 closed |
|
CPU SPEED CONFIGURATION (IMI466) | |
|
Speed |
JP8 |
|
75MHz |
pins 1 & 2 closed |
|
90MHz |
pins 1 & 2, 5 & 6 closed |
|
100MHz |
pins 1 & 2, 3 & 4, 5 & 6 closed |
|
CPU SPEED CONFIGURATION (ADV9107-03) | |
|
Speed |
JP8 |
|
75MHz |
pins 1 & 2, 5 & 6 closed |
|
90MHz |
pins 3 & 4 closed |
|
100MHz |
pins 1 & 2, 3 & 4 closed |
|
PCI IRQ CONFIGURATION | |
|
IRQ |
JP4 |
|
IRQ9 |
pins 2 & 3 closed |
|
IRQ14 |
pins 1 & 2 closed |
|
PCI IRQ CONFIGURATION | |
|
IRQ |
JP5 |
|
IRQ10 |
pins 2 & 3 closed |
|
IRQ15 |
pins 1 & 2 closed |
|
PCI IRQ CONFIGURATION | |
|
IRQ |
JP6 |
|
IRQ11 |
pins 2 & 3 closed |
|
IRQ12 |
pins 1 & 2 closed |
|
PCI IRQ CONFIGURATION | |
|
IRQ |
JP7 |
|
IRQ14 |
pins 2 & 3 closed |
|
IRQ5 |
pins 1 & 2 closed |
