CHAINTECH COMPUTER COMPANY, LTD.
586IPI
|
Processor |
Pentium |
|
Processor Speed |
60/66MHz |
|
Chip Set |
Intel |
|
Max. Onboard DRAM |
192MB |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit PCI slots (4), IDE interfaces (2) |
|
NPU Options |
None |
|

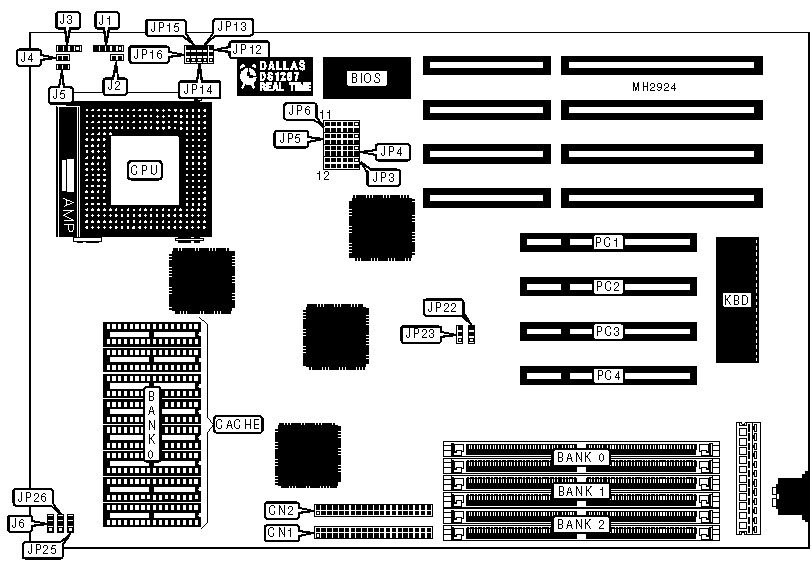

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
IDE interface 1 |
CN1 |
Turbo switch |
J4 |
|
IDE interface 2 |
CN2 |
Turbo LED |
J5 |
|
Power LED & keylock |
J1 |
IDE interface LED |
J6 |
|
Reset switch |
J2 |
32-bit PCI slots |
PC1 - PC4 |
|
Speaker |
J3 | ||
|
DRAM CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
2MB |
(2) 256K x 36 |
NONE |
NONE |
|
4MB |
(2) 256K x 36 |
(2) 256K x 36 |
NONE |
|
4MB |
(2) 512K x 36 |
NONE |
NONE |
|
6MB |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
6MB |
(2) 256K x 36 |
(2) 512K x 36 |
NONE |
|
8MB |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 512K x 36 |
|
8MB |
(2) 512K x 36 |
(2) 512K x 36 |
NONE |
|
8MB |
(2) 1M x 36 |
NONE |
NONE |
|
10MB |
(2) 256K x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
|
10MB |
(2) 256K x 36 |
(2) 1M x 36 |
NONE |
|
12MB |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 1M x 36 |
|
12MB |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 512K x 36 |
|
12MB |
(2) 512K x 36 |
(2) 1M x 36 |
NONE |
|
14MB |
(2) 256K x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
16MB |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
NONE |
|
16MB |
(2) 2M x 36 |
NONE |
NONE |
|
18MB |
(2) 256K x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
18MB |
(2) 256K x 36 |
(2) 2M x 36 |
NONE |
|
20MB |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 2M x 36 |
|
20MB |
(2) 512K x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
20MB |
(2) 512K x 36 |
(2) 2M x 36 |
NONE |
|
22MB |
(2) 256K x 36 |
(2) 512K x 36 |
(2) 2M x 36 |
|
24MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 1M x 36 |
(2) 2M x 36 |
NONE |
|
26MB |
(2) 256K x 36 |
(2) 1M x 36 |
(2) 2M x 36 |
|
28MB |
(2) 512K x 36 |
(2) 1M x 36 |
(2) 2M x 36 |
|
32MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 2M x 36 |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
NONE |
|
32MB |
(2) 4M x 36 |
NONE |
NONE |
|
34MB |
(2) 256K x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
34MB |
(2) 256K x 36 |
(2) 4M x 36 |
NONE |
|
36MB |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 4M x 36 |
|
36MB |
(2) 512K x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
36MB |
(2) 512K x 36 |
(2) 4M x 36 |
NONE |
|
38MB |
(2) 256K x 36 |
(2) 512K x 36 |
(2) 4M x 36 |
|
40MB |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 4M x 36 |
|
40MB |
(2) 1M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 1M x 36 |
(2) 4M x 36 |
NONE |
|
42MB |
(2) 256K x 36 |
(2) 1M x 36 |
(2) 4M x 36 |
|
44MB |
(2) 512K x 36 |
(2) 1M x 36 |
(2) 4M x 36 |
|
48MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 4M x 36 |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
48MB |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
48MB |
(2) 2M x 36 |
(2) 4M x 36 |
NONE |
|
50MB |
(2) 256K x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
52MB |
(2) 512K x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
56MB |
(2) 1M x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
64MB |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
NONE |
|
64MB |
(2) 8M x 36 |
NONE |
NONE |
|
66MB |
(2) 256K x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
66MB |
(2) 256K x 36 |
(2) 8M x 36 |
NONE |
|
68MB |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 8M x 36 |
|
68MB |
(2) 512K x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
68MB |
(2) 512K x 36 |
(2) 8M x 36 |
NONE |
|
70MB |
(2) 256K x 36 |
(2) 512K x 36 |
(2) 8M x 36 |
|
72MB |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 8M x 36 |
|
72MB |
(2) 1M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 1M x 36 |
(2) 8M x 36 |
NONE |
|
74MB |
(2) 256K x 36 |
(2) 1M x 36 |
(2) 8M x 36 |
|
74MB |
(2) 512K x 36 |
(2) 1M x 36 |
(2) 8M x 36 |
|
80MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 8M x 36 |
|
80MB |
(2) 2M x 36 |
(2) 8M x 36 |
NONE |
|
80MB |
(2) 2M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
82MB |
(2) 256K x 36 |
(2) 2M x 36 |
(2) 8M x 36 |
|
84MB |
(2) 512K x 36 |
(2) 2M x 36 |
(2) 8M x 36 |
|
88MB |
(2) 1M x 36 |
(2) 2M x 36 |
(2) 8M x 36 |
|
96MB |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 8M x 36 |
|
96MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
98MB |
(2) 256K x 36 |
(2) 4M x 36 |
(2) 8M x 36 |
|
100MB |
(2) 512K x 36 |
(2) 4M x 36 |
(2) 8M x 36 |
|
104MB |
(2) 1M x 36 |
(2) 4M x 36 |
(2) 8M x 36 |
|
112MB |
(2) 2M x 36 |
(2) 4M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
NONE |
|
130MB |
(2) 256K x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
132MB |
(2) 512K x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
136MB |
(2) 1M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
164MB |
(2) 4M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
192MB |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
CACHE CONFIGURATION | |
|
Size |
Bank 0 |
|
256KB |
(8) 32K x 8 |
|
512KB |
(8) 64K x 8 |
|
CACHE JUMPER CONFIGURATION | ||
|
Size |
JP15 |
JP16 |
|
None |
pins 1 & 2 closed |
pins 1 & 2 closed |
|
256KB |
pins 1 & 2 closed |
pins 2 & 3 closed |
|
512KB |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
IDE SPEED CONFIGURATION | ||
|
Speed |
JP22 |
JP23 |
|
600ns |
pins 1 & 2 closed |
pins 1 & 2 closed |
|
383ns |
pins 2 & 3 closed |
pins 1 & 2 closed |
|
240ns |
pins 1 & 2 closed |
pins 2 & 3 closed |
|
IDE CONFIGURATION 1 | |
|
Setting |
JP25 |
|
Enabled |
pins 1 & 2 closed |
|
Disabled |
pins 2 & 3 closed |
|
IDE CONFIGURATION 2 | |
|
Setting |
JP26 |
|
Enabled |
pins 1 & 2 closed |
|
Disabled |
pins 2 & 3 closed |
|
CPU SPEED CONFIGURATION | |||
|
Speed |
JP12 |
JP13 |
JP14 |
|
60MHz |
pins 2 & 3 closed |
pins 1 & 2 closed |
pins 2 & 3 closed |
|
66MHz |
pins 1 & 2 closed |
pins 2 & 3 closed |
pins 1 & 2 closed |
|
PCI IRQ CONFIGURATION (INT A) | |
|
IRQ |
JP6 |
|
IRQ 5 |
pins 11 & 12 closed |
|
IRQ 9 |
pins 9 & 10 closed |
|
IRQ 10 |
pins 7 & 8 closed |
|
IRQ 11 |
pins 5 & 6 closed |
|
IRQ 14 |
pins 3 & 4 closed |
|
IRQ 15 |
pins 1 & 2 closed |
|
PCI IRQ CONFIGURATION (INT B) | |
|
IRQ |
JP5 |
|
IRQ 5 |
pins 11 & 12 closed |
|
IRQ 9 |
pins 9 & 10 closed |
|
IRQ 10 |
pins 7 & 8 closed |
|
IRQ 11 |
pins 5 & 6 closed |
|
IRQ 14 |
pins 3 & 4 closed |
|
IRQ 15 |
pins 1 & 2 closed |
|
PCI IRQ CONFIGURATION (INT C) | |
|
IRQ |
JP4 |
|
IRQ 5 |
pins 11 & 12 closed |
|
IRQ 9 |
pins 9 & 10 closed |
|
IRQ 10 |
pins 7 & 8 closed |
|
IRQ 11 |
pins 5 & 6 closed |
|
IRQ 14 |
pins 3 & 4 closed |
|
IRQ 15 |
pins 1 & 2 closed |
|
PCI IRQ CONFIGURATION (INT D) | |
|
IRQ |
JP3 |
|
IRQ 5 |
pins 11 & 12 closed |
|
IRQ 9 |
pins 9 & 10 closed |
|
IRQ 10 |
pins 7 & 8 closed |
|
IRQ 11 |
pins 5 & 6 closed |
|
IRQ 14 |
pins 3 & 4 closed |
|
IRQ 15 |
pins 1 & 2 closed |
