COMPUDYNE
ALL-IN-ONE MULTI-CPU SYSTEM BOARD
|

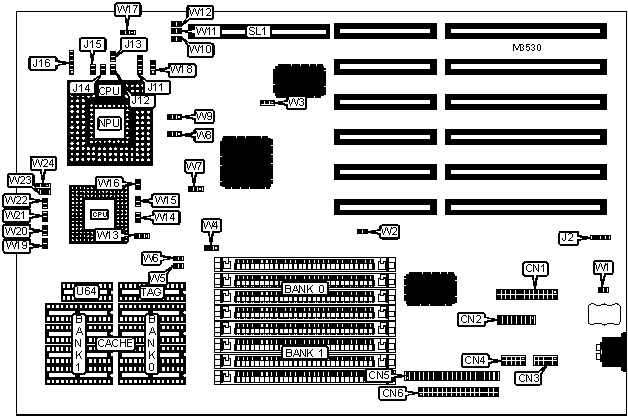

Processor |
80386DX/80486SX/CX486DLC/TI486DLC/80486DX/80486DX2 |
|
Processor Speed |
20/25/33/40/50(internal)/50/66(internal)MHz |
|
Chip Set |
Unidentified |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
32MB |
|
Maximum Video Memory |
None |
|
Cache |
64/128/256KB |
|
BIOS |
AMI |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit VESA local bus slot, floppy drive interface, game interface, IDE interface, parallel port, serial ports (2) |
|
NPU Options |
80387DX |
|
CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Parallel port |
CN1 |
Speaker |
J11 |
|
Game interface |
CN2 |
Reset switch |
J12 |
|
Serial port |
CN3 |
IDE interface LED |
J13 |
|
Serial port |
CN4 |
Turbo switch |
J14 |
|
IDE interface |
CN5 |
Turbo LED |
J15 |
|
Floppy drive interface |
CN6 |
Power LED & keylock |
J16 |
|
External battery |
J2 |
32-bit VESA local bus slot |
SL1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
Battery type select internal |
W1 |
Closed | |
|
Battery type select external |
W1 |
Open | |
|
Monitor type select color |
W2 |
Closed | |
|
Monitor type select monochrome |
W2 |
Open | |
|
Jumper information unavailable |
W9 |
Unidentified | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
1MB |
(4) 256K x 9 |
None |
|
4MB |
(4) 1M x 9 |
None |
|
5MB |
(4) 256K x 9 |
(4) 1M x 9 |
|
8MB |
(4) 1M x 9 |
(4) 1M x 9 |
|
16MB |
(4) 4M x 9 |
None |
|
20MB |
(4) 1M x 9 |
(4) 4M x 9 |
|
32MB |
(4) 4M x 9 |
(4) 4M x 9 |
|
CACHE CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
TAG |
U64 |
|
64KB |
(4) 8K x 8 |
(4) 8K x 8 |
(1) 8K x 8 |
(1) 64K x 1 |
|
128KB |
(4) 32K x 8 |
None |
(1) 8K x 8 |
(1) 64K x 1 |
|
256KB |
(4) 32K x 8 |
(4) 32K x 8 |
(1) 8K x 8 |
(1) 64K x 1 |
|
CACHE JUMPER CONFIGURATION | ||||||||
|
Size |
W4 |
W5 |
W6 |
W13 |
W19 |
W20 |
W21 |
W22 |
|
64KB |
2 & 3 |
Open |
Open |
2 & 3 |
Open |
Open |
Open |
Open |
|
128KB |
1 & 2 |
Open |
Closed |
1 & 2 |
Open |
Open |
Open |
Closed |
|
256KB |
2 & 3 |
Closed |
Closed |
2 & 3 |
Open |
Open |
Closed |
Closed |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION | ||||
|
Speed |
W10 |
W14 |
W15 |
W16 |
|
20MHz |
Open |
Closed |
Open |
Open |
|
25MHz |
Open |
Open |
Closed |
Closed |
|
33MHz |
Open |
Open |
Closed |
Open |
|
40MHz |
Closed |
Open |
Open |
Closed |
|
50iMHz |
Open |
Open |
Closed |
Closed |
|
50MHz |
Open |
Open |
Closed |
Closed |
|
66iMHz |
Open |
Open |
Closed |
Open |
|
CPU TYPE SELECTION | |||||||
|
Type |
W3 |
W7 |
W8 |
W17 |
W18 |
W23 |
W24 |
|
80386DX |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
2 & 3 |
Open |
N/A |
|
CX486DLC |
1 & 2 |
1 & 2 |
2 & 3 |
1 & 2 |
2 & 3 |
Open |
N/A |
|
TI486DLC |
1 & 2 |
1 & 2 |
2 & 3 |
1 & 2 |
2 & 3 |
Open |
N/A |
|
80486SX |
1 & 2 |
1 & 2 |
1 & 2 |
2 & 3 |
1 & 2 |
Open |
1 & 2 |
|
80486DX |
1 & 2 |
1 & 2 |
1 & 2 |
2 & 3 |
1 & 2 |
Open |
2 & 3 |
|
80486DX-50 |
1 & 2 |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
Closed |
2 & 3 |
|
80486DX2 |
1 & 2 |
1 & 2 |
1 & 2 |
2 & 3 |
1 & 2 |
Open |
2 & 3 |
|
Note: Pins designated should be in the closed position. | |||||||
|
VL BUS WAIT STATE SELECTION | |
|
Setting |
W11 |
|
0 |
Open |
|
1 |
Closed |
|
VL BUS SPEED SELECTION | |
|
Speed |
W12 |
|
<= 33MHz |
Closed |
|
>33 MHz |
Open |
