DASH COMPUTER, INC.
DC-430VX
|
Processor |
CX M1/AM K5/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/180/200MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
128MB (EDO supported) |
|
Maximum Video Memory |
1MB |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit PCI slots (3), floppy drive interface, green PC connector, PS/2 mouse port, IDE interfaces (2), parallel port, serial ports (2), cache slot, VRM connector, USB connector |
|
NPU Options |
None |
|

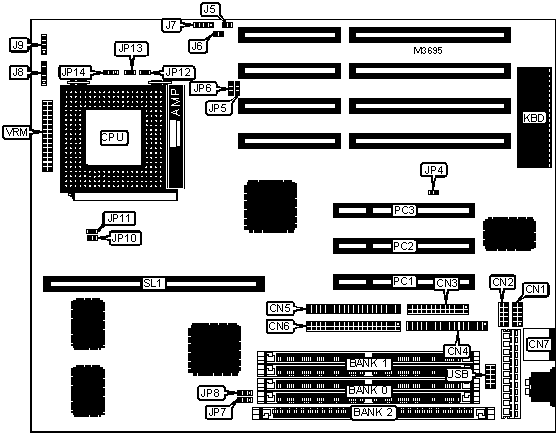

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Serial port 1 |
CN1 |
External battery |
J7 |
|
Serial port 2 |
CN2 |
Power LED & keylock |
J8 |
|
Parallel port |
CN3 |
Speaker |
J9 |
|
Floppy drive interface |
CN4 |
Green PC connector |
JP6 |
|
IDE interface 2 |
CN5 |
32-bit PCI slots |
PC1 - PC3 |
|
IDE interface 1 |
CN6 |
Cache slot |
SL1 |
|
PS/2 mouse port |
CN7 |
USB connector |
USB |
|
IDE interface LED |
J5 |
VRM connector |
VRM |
|
Reset switch |
J6 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
Battery type select internal |
J7 |
Pins 2 & 3 closed | |
|
Battery type select external |
J7 |
Closed | |
|
CMOS memory clear |
J7 |
Pins 3 & 4 closed | |
|
» |
Flash BIOS voltage select 5v or EPROM |
JP4 |
Open |
|
Flash BIOS voltage select 12v |
JP4 |
Closed | |
|
Green PC disabled |
JP6 |
Open | |
|
Green PC enabled |
JP6 |
Pins 1 & 2 closed | |
|
» |
Factory configured - do not alter |
JP8 |
Unidentified |
|
DRAM CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
8MB |
(2) 1M x 36 |
None |
None |
|
8MB |
None |
(2) 1M x 36 |
None |
|
8MB |
None |
None |
(1) 8M x 1 |
|
16MB |
(2) 2M x 36 |
None |
None |
|
16MB |
None |
(2) 2M x 36 |
None |
|
16MB |
None |
None |
(1) 16M x 1 |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
None |
|
16MB |
None |
(2) 1M x 36 |
(1) 8M x 1 |
|
24MB |
(2) 1M x 36 |
(2) 2M x 36 |
None |
|
24MB |
None |
(2) 1M x 36 |
(1) 16M x 1 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
None |
|
24MB |
None |
(2) 2M x 36 |
(1) 8M x 1 |
|
32MB |
(2) 4M x 36 |
None |
None |
|
32MB |
None |
(2) 4M x 36 |
None |
|
32MB |
None |
None |
(1) 32M x 1 |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
None |
|
32MB |
None |
(2) 2M x 36 |
(1) 16M x 1 |
|
40MB |
(2) 1M x 36 |
(2) 4M x 36 |
None |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
40MB |
None |
(2) 1M x 36 |
(1) 32M x 1 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
None |
|
40MB |
None |
(2) 4M x 36 |
(1) 8M x 1 |
|
48MB |
(2) 2M x 36 |
(2) 4M x 36 |
None |
|
48MB |
None |
(2) 2M x 36 |
(1) 32M x 1 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
None |
|
48MB |
None |
(2) 4M x 36 |
(1) 16M x 1 |
|
64MB |
(2) 8M x 36 |
None |
None |
|
64MB |
None |
(2) 8M x 36 |
None |
|
64MB |
None |
None |
(1) 64M x 1 |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
None |
|
64MB |
None |
(2) 4M x 36 |
(1) 32M x 1 |
|
72MB |
(2) 1M x 36 |
(2) 8M x 36 |
None |
|
72MB |
None |
(2) 1M x 36 |
(1) 64M x 1 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
None |
|
72MB |
None |
(2) 8M x 36 |
(1) 8M x 1 |
|
80MB |
(2) 2M x 36 |
(2) 8M x 36 |
None |
|
80MB |
None |
(2) 2M x 36 |
(1) 64M x 1 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
None |
|
80MB |
None |
(2) 8M x 36 |
(1) 16M x 1 |
|
96MB |
(2) 4M x 36 |
(2) 8M x 36 |
None |
|
96MB |
None |
(2) 4M x 36 |
(1) 64M x 1 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
None |
|
96MB |
None |
(2) 8M x 36 |
(1) 32M x 1 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
None |
|
128MB |
None |
(2) 8M x 36 |
(1) 64M x 1 |
|
Note: Board accepts EDO memory. | |||
|
DIMM VOLTAGE CONFIGURATION | ||
|
Voltage |
JP7 | |
|
3.3v |
Pins 2 & 3 closed | |
| » |
5v |
Pins 1 & 2 closed |
|
CACHE CONFIGURATION | ||
|
Size |
SL1 |
TAG |
|
256KB |
256KB module installed |
(1) 8K/16K/32K x 8 |
|
512KB |
512KB module installed |
(1) 16K/32K x 8 |
|
Note: The location of the TAG is unidentified. | ||
|
CPU SPEED SELECTION (CYRIX) | |||||||
|
CPU speed |
Clock speed |
Multiplier |
JP5 |
JP10 |
JP11 |
JP12 |
JP13 |
|
120MHz |
60MHz |
2x |
1 & 2 |
Open |
Closed |
Closed |
Open |
|
133MHz |
66MHz |
2x |
1 & 2 |
Closed |
Open |
Closed |
Open |
|
150MHz |
60MHz |
2x |
1 & 2 |
Open |
Closed |
Closed |
Open |
|
166MHz |
66MHz |
2x |
1 & 2 |
Closed |
Open |
Closed |
Open |
|
Note: Pins designated should be in the closed position. | |||||||
|
CPU SPEED SELECTION (AMD) | |||||||
|
CPU speed |
Clock speed |
Multiplier |
JP5 |
JP10 |
JP11 |
JP12 |
JP13 |
|
75MHz |
50MHz |
1.5x |
2 & 3 |
Closed |
Closed |
Open |
Open |
|
90MHz |
60MHz |
1.5x |
1 & 2 |
Open |
Closed |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
1 & 2 |
Closed |
Open |
Open |
Open |
|
120MHz |
60MHz |
1.5x |
1 & 2 |
Open |
Closed |
Closed |
Open |
|
133MHz |
66MHz |
1.5x |
1 & 2 |
Closed |
Open |
Closed |
Open |
|
Note: Pins designated should be in the closed position. | |||||||
|
CPU SPEED SELECTION (INTEL) | |||||||
|
CPU speed |
Clock speed |
Multiplier |
JP5 |
JP10 |
JP11 |
JP12 |
JP13 |
|
75MHz |
50MHz |
1.5x |
2 & 3 |
Closed |
Closed |
Open |
Open |
|
90MHz |
60MHz |
1.5x |
1 & 2 |
Open |
Closed |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
1 & 2 |
Closed |
Open |
Open |
Open |
|
120MHz |
60MHz |
2x |
1 & 2 |
Open |
Closed |
Closed |
Open |
|
133MHz |
66MHz |
2x |
1 & 2 |
Closed |
Open |
Closed |
Open |
|
150MHz |
60MHz |
2.5x |
1 & 2 |
Open |
Closed |
Closed |
Closed |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
Closed |
Open |
Closed |
Closed |
|
180MHz |
60MHz |
3x |
1 & 2 |
Open |
Closed |
Open |
Closed |
|
200MHz |
66MHz |
3x |
1 & 2 |
Closed |
Open |
Open |
Closed |
|
Note: Pins designated should be in the closed position. | |||||||
|
CPU VOLTAGE SELECTION | |
|
Voltage |
JP14 |
|
3.3v |
Pins 2 & 3 closed |
|
3.5v |
Pins 1 & 2 closed |
