DIAMOND FLOWER, INC.
G586SPA (REV. A+)
|
Device Type |
Mainboard |
|
Processor |
CX 6X86/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/180/200MHz |
|
Chip Set |
SIS |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
256MB (EDO supported) |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
250mm x 220mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector |
|
NPU Options |
None |
|

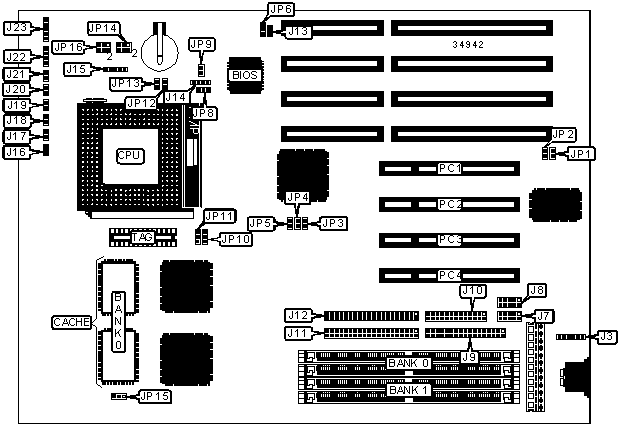

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
PS/2 mouse interface |
J3 |
IDE interface LED |
J16 |
|
Serial port 1 |
J7 |
Green PC connector |
J17 |
|
Serial port 2 |
J8 |
Green PC LED |
J18 |
|
Floppy drive interface |
J9 |
Turbo LED |
J19 |
|
Parallel port |
J10 |
Turbo switch |
J20 |
|
IDE interface 1 |
J11 |
Reset switch |
J21 |
|
IDE interface 2 |
J12 |
Speaker |
J22 |
|
Chassis fan power |
J13 |
Power LED & keylock |
J23 |
|
External battery |
J14 |
32-bit PCI slots |
PC1 – PC4 |
|
IR connector |
J15 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
Monitor type select color |
JP1 |
Closed |
|
Monitor type select monochrome |
JP1 |
Open | |
|
» |
PS/2 mouse enabled |
JP2 |
Closed |
|
PS/2 mouse disabled |
JP2 |
Open | |
|
» |
CPU bus clock select /2 |
JP5 |
Open |
|
CPU bus clock select 32MHz |
JP5 |
Closed | |
|
» |
Factory configured - do not alter (29F010/29EE010) |
JP6 |
Pins 1 & 2 closed |
|
» |
Factory configured - do not alter (28F010) |
JP6 |
Pins 2 & 3 closed |
|
» |
CMOS memory normal operation |
JP8 |
Pins 1 & 2 closed |
|
CMOS memory clear |
JP8 |
Pins 2 & 3 closed | |
|
» |
Battery type select external |
JP9 |
Open |
|
Battery type select internal |
JP9 |
Closed | |
|
» |
Cache type select write back |
JP11 |
Pins 1 & 2 closed |
|
Cache type select write through |
JP11 |
Pins 2 & 3 closed | |
|
SIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
SIMM CONFIGURATION (CON’T) | ||
|
Size |
Bank 0 |
Bank 1 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 16M x 36 |
None |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
|
Note: Board accepts EDO memory. | ||
|
CACHE CONFIGURATION | ||
|
Size |
Bank 0 |
TAG |
|
256KB |
(2) 32K x 32 |
(1) 8K x 8 |
|
512KB |
(2) 64K x 32 |
(1) 16K/32K x 8 |
|
CACHE JUMPER CONFIGURATION | |
|
Size |
JP10 |
|
256KB |
Pins 1 & 2 closed |
|
512KB |
Pins 2 & 3 closed |
|
CPU SPEED SELECTION (CYRIX) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP12 |
JP13 |
|
120MHz |
50MHz |
2x |
Closed |
Closed |
Closed |
Open |
|
133MHz |
55MHz |
2x |
Open |
Open |
Closed |
Open |
|
150MHz |
60MHz |
2x |
Open |
Closed |
Closed |
Open |
|
166MHz |
66MHz |
2x |
Closed |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (CYRIX, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP14 |
JP15 |
JP16 |
|
120MHz |
50MHz |
2x |
1 & 2 |
2 & 3 |
3 & 5, 4 & 6 |
|
133MHz |
55MHz |
2x |
1 & 2 |
2 & 3 |
3 & 5, 4 & 6 |
|
150MHz |
60MHz |
2x |
1 & 2 |
2 & 3 |
3 & 5, 4 & 6 |
|
166MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
3 & 5, 4 & 6 |
|
Note: Pins designated should be in the closed position. | |||||
|
CPU SPEED SELECTION (INTEL) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP12 |
JP13 |
|
75MHz |
50MHz |
1.5x |
Closed |
Closed |
Open |
Open |
|
90MHz |
60MHz |
1.5x |
Open |
Closed |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
Closed |
Open |
Open |
Open |
|
120MHz |
60MHz |
2x |
Open |
Closed |
Closed |
Open |
|
133MHz |
66MHz |
2x |
Closed |
Open |
Closed |
Open |
|
150MHz |
60MHz |
2.5x |
Open |
Closed |
Closed |
Closed |
|
166MHz |
66MHz |
2.5x |
Closed |
Open |
Closed |
Closed |
|
180MHz |
60MHz |
3x |
Open |
Closed |
Open |
Closed |
|
200MHz |
66MHz |
3x |
Closed |
Open |
Open |
Closed |
|
CPU SPEED SELECTION (INTEL, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP14 |
JP15 |
JP16 |
|
75MHz |
50MHz |
1.5x |
1 & 2 |
1 & 2 |
3 & 5, 4 & 6 |
|
90MHz |
60MHz |
1.5x |
1 & 2 |
1 & 2 |
3 & 5, 4 & 6 |
|
100MHz |
66MHz |
1.5x |
1 & 2 |
1 & 2 |
3 & 5, 4 & 6 |
|
120MHz |
60MHz |
2x |
1 & 2 |
1 & 2 |
3 & 5, 4 & 6 |
|
133MHz |
66MHz |
2x |
1 & 2 |
1 & 2 |
3 & 5, 4 & 6 |
|
150MHz |
60MHz |
2.5x |
1 & 2 |
1 & 2 |
3 & 5, 4 & 6 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
1 & 2 |
3 & 5, 4 & 6 |
|
180MHz |
60MHz |
3x |
1 & 2 |
1 & 2 |
3 & 5, 4 & 6 |
|
200MHz |
66MHz |
3x |
1 & 2 |
1 & 2 |
3 & 5, 4 & 6 |
|
Note: Pins designated should be in the closed position. | |||||
|
CPU VOLTAGE SELECTION (FUTURE LOW VOLTAGE CPU ONLY) | ||
|
Voltage |
JP14 |
JP16 |
|
2.5v |
Pins 5 & 6 closed |
Pins 1 & 3, 2 & 4 closed |
|
2.9v |
Pins 3 & 4 closed |
Pins 1 & 3, 2 & 4 closed |
