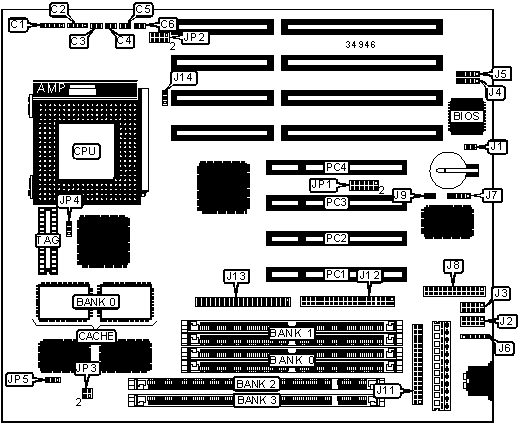

DIAMOND FLOWER, INC.
C586VXG (REV. AD+)
|
Device Type |
Mainboard |
|
Processor |
CX 6X86/IBM 6X86/CX 6X86L/IBM 6X86L/CX 686MX/IBM 6X86MX/ AM K5/AM K6/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/200/233MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
128MB (EDO & SDRAM supported) |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
230mm x 220mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connectors (2) |
|
NPU Options |
None |
|
CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Power LED & keylock |
C1 |
USB connector 2 |
J5 |
|
Speaker |
C2 |
PS/2 mouse interface |
J6 |
|
Reset switch |
C3 |
IR connector |
J7 |
|
Green PC connector |
C4 |
Parallel port |
J8 |
|
Green PC LED |
C5 |
Floppy drive interface |
J11 |
|
IDE interface LED |
C6 |
IDE interface 1 |
J12 |
|
Serial port 1 |
J2 |
IDE interface 2 |
J13 |
|
Serial port 2 |
J3 |
Chassis fan power |
J14 |
|
USB connector 1 |
J4 |
32-bit PCI slots |
PC1 – PC4 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
CMOS memory normal operation |
J1 |
Closed |
|
CMOS memory clear |
J1 |
Open | |
|
» |
Password normal operation |
J9 |
Open |
|
Password clear |
J9 |
Closed | |
|
SIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
Note: Board accepts EDO memory. Do not install SIMMs & DIMMs at the same time. | ||
|
DIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(1) 1M x 64 |
None |
|
16MB |
(1) 2M x 64 |
None |
|
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
|
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
|
32MB |
(1) 4M x 64 |
None |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
|
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
|
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
|
64MB |
(1) 8M x 64 |
None |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
|
72MB |
(1) 8M x 64 |
(1) 1M x 64 |
|
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
|
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
|
Note: Board accepts SDRAM memory. | ||
|
DIMM/SIMM JUMPER CONFIGURATION | |
|
Setting |
JP5 |
|
SIMMs installed |
Pins 1 & 2 closed |
|
DIMMs installed |
Pins 2 & 3 closed |
|
CACHE CONFIGURATION | ||
|
Size |
Bank 0 |
TAG |
|
256KB |
(2) 32K x 32 |
Unidentified |
|
512KB |
(2) 64K x 32 |
Unidentified |
|
CPU SPEED SELECTION (CX 6X86) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
|
120MHz |
50MHz |
2x |
Closed |
Closed |
Open |
|
150MHz |
60MHz |
2x |
Closed |
Open |
Open |
|
166MHz |
66MHz |
2x |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (CX 6X86, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 7 & 8 |
JP1/pins 9 & 10 |
JP1/pins 11 & 12 |
|
120MHz |
50MHz |
2x |
Closed |
Open |
Open |
|
150MHz |
60MHz |
2x |
Closed |
Open |
Open |
|
166MHz |
66MHz |
2x |
Closed |
Open |
Open |
|
CPU SPEED SELECTION (IBM 6X86) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
|
120MHz |
50MHz |
2x |
Closed |
Closed |
Open |
|
150MHz |
60MHz |
2x |
Closed |
Open |
Open |
|
166MHz |
66MHz |
2x |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (IBM 6X86, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 7 & 8 |
JP1/pins 9 & 10 |
JP1/pins 11 & 12 |
|
120MHz |
50MHz |
2x |
Closed |
Open |
Open |
|
150MHz |
60MHz |
2x |
Closed |
Open |
Open |
|
166MHz |
66MHz |
2x |
Closed |
Open |
Open |
|
CPU SPEED SELECTION (CX 6X86L) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
|
166MHz |
66MHz |
2x |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (CX 6X86L, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 7 & 8 |
JP1/pins 9 & 10 |
JP1/pins 11 & 12 |
|
166MHz |
66MHz |
2x |
Closed |
Open |
Open |
|
CPU SPEED SELECTION (IBM 6X86L) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
|
166MHz |
66MHz |
2x |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (IBM 6X86L, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 7 & 8 |
JP1/pins 9 & 10 |
JP1/pins 11 & 12 |
|
166MHz |
66MHz |
2x |
Closed |
Open |
Open |
|
CPU SPEED SELECTION (CX 6X86 MX) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
|
166MHz |
60MHz |
2.5x |
Closed |
Open |
Open |
|
200MHz |
66MHz |
2.5x |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (CX 6X86 MX, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 7 & 8 |
JP1/pins 9 & 10 |
JP1/pins 11 & 12 |
|
166MHz |
60MHz |
2.5x |
Closed |
Closed |
Open |
|
200MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
|
CPU SPEED SELECTION (IBM 6X86 MX) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
|
166MHz |
60MHz |
2.5x |
Closed |
Open |
Open |
|
200MHz |
66MHz |
2.5x |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (IBM 6X86 MX, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 7 & 8 |
JP1/pins 9 & 10 |
JP1/pins 11 & 12 |
|
166MHz |
60MHz |
2.5x |
Closed |
Closed |
Open |
|
200MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
|
CPU SPEED SELECTION (AM K5) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
|
90MHz |
60MHz |
1.5x |
Closed |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
Open |
Closed |
Open |
|
120MHz |
60MHz |
1.5x |
Closed |
Open |
Open |
|
133MHz |
66MHz |
1.5x |
Open |
Closed |
Open |
|
166MHz |
66MHz |
1.75x |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (AM K5, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 7 & 8 |
JP1/pins 9 & 10 |
JP1/pins 11 & 12 |
|
90MHz |
60MHz |
1.5x |
Open |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
Open |
Open |
Open |
|
120MHz |
60MHz |
1.5x |
Open |
Open |
Open |
|
133MHz |
66MHz |
1.5x |
Open |
Open |
Open |
|
166MHz |
66MHz |
1.75x |
Closed |
Closed |
Open |
|
CPU SPEED SELECTION (AM K6) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
|
166MHz |
66MHz |
2.5x |
Open |
Closed |
Open |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
|
233MHz |
66MHz |
3.5x |
Open |
Closed |
Open |
|
266MHz |
66MHz |
4x |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (AM K6, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 7 & 8 |
JP1/pins 9 & 10 |
JP1/pins 11 & 12 |
|
166MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
|
233MHz |
66MHz |
3.5x |
Open |
Open |
Open |
|
266MHz |
66MHz |
4x |
Open |
Open |
Closed |
|
CPU SPEED SELECTION (INTEL) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
|
90MHz |
60MHz |
1.5x |
Closed |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
Open |
Closed |
Open |
|
120MHz |
60MHz |
2x |
Closed |
Open |
Open |
|
133MHz |
66MHz |
2x |
Open |
Closed |
Open |
|
150MHz |
60MHz |
2.5x |
Closed |
Open |
Open |
|
166MHz |
66MHz |
2.5x |
Open |
Closed |
Open |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (INTEL, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 7 & 8 |
JP1/pins 9 & 10 |
JP1/pins 11 & 12 |
|
90MHz |
60MHz |
1.5x |
Open |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
Open |
Open |
Open |
|
120MHz |
60MHz |
2x |
Closed |
Open |
Open |
|
133MHz |
66MHz |
2x |
Closed |
Open |
Open |
|
150MHz |
60MHz |
2.5x |
Closed |
Closed |
Open |
|
166MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (INTEL MMX) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
|
166MHz |
66MHz |
2.5x |
Open |
Closed |
Open |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
|
233MHz |
66MHz |
3.5x |
Open |
Closed |
Open |
|
CPU SPEED SELECTION (INTEL MMX, CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP1/pins 7 & 8 |
JP1/pins 9 & 10 |
JP1/pins 11 & 12 |
|
166MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
|
233MHz |
66MHz |
3.5x |
Open |
Open |
Open |
|
CPU VOLTAGE SELECTION | ||||
|
Voltage |
JP2/pins 1 & 2 |
JP2/pins 3 & 4 |
JP2/pins 5 & 6 |
JP2/pins 7 & 8 |
|
2.8v |
Open |
Open |
Open |
Closed |
|
2.9v |
Closed |
Open |
Open |
Closed |
|
3.3v (CX 6X86L) |
Closed |
Open |
Closed |
Closed |
|
3.3v |
Closed |
Open |
Closed |
Closed |
|
3.5v |
Closed |
Closed |
Closed |
Closed |
|
CPU VOLTAGE SELECTION (CON’T) | |||
|
Voltage |
JP3/pins 1 & 2 |
JP3/pins 3 & 4 |
JP4 |
|
2.8v |
Open |
Closed |
1 & 2 |
|
2.9v |
Open |
Closed |
1 & 2 |
|
3.3v (CX 6X86L) |
Closed |
Open |
1 & 2 |
|
3.3v |
Open |
Closed |
2 & 3 |
|
3.5v |
Open |
Closed |
2 & 3 |
|
Note: Pins designated should be in the closed position. | |||
