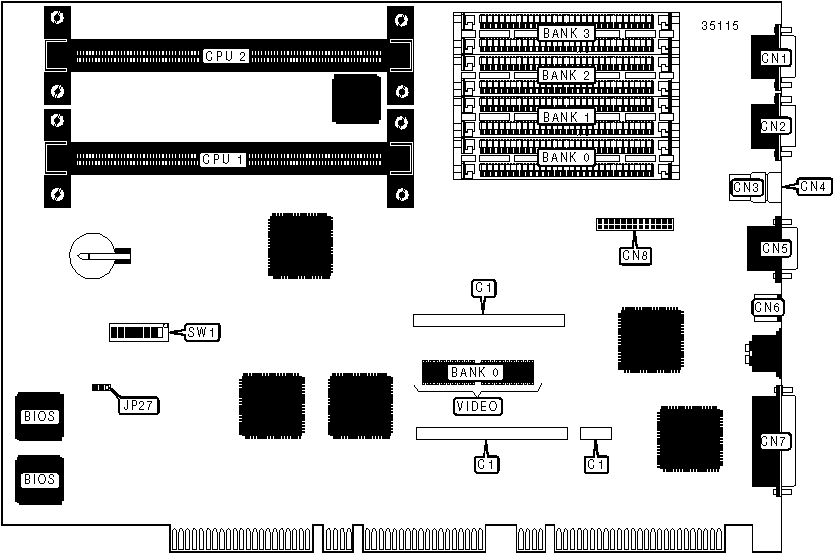

DIGITAL EQUIPMENT CORPORATION
CELEBRIS GL-2
|
Device Type |
Mainboard |
|
Processor |
Pentium II |
|
Processor Speed |
233/266/300/333/366/400MHz |
|
Chip Set |
Intel 430TX |
|
Video Chip Set |
Matrox |
|
Maximum Onboard Memory |
512MB (EDO supported) |
|
Maximum Video Memory |
2MB WRAM |
|
Cache |
512KB (located on Pentium II CPU) |
|
BIOS |
Unidentified |
|
Dimensions |
330mm x 218mm |
|

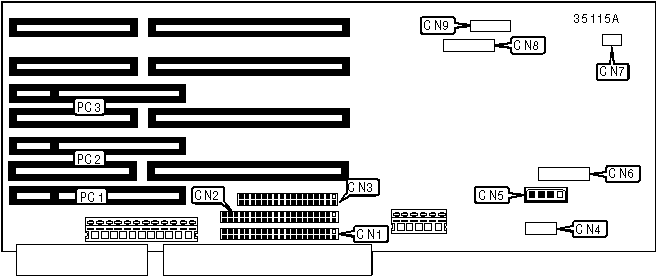

I/O Options (Backplane) |
Parallel port, PS/2 mouse port, serial ports (2), USB connectors (2), VGA port, feature connector |
|
I/O Options (CPU) |
32-bit PCI slots (3), IDE interfaces (2), game/MIDI port, floppy drive interface, CD-ROM interface, Ethernet 10BaseT connector, Ethernet 100BaseT connector, audio connector |
|
NPU Options |
None |
|
CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Serial port |
CN1 |
VGA port |
CN5 |
|
Serial port |
CN2 |
PS/2 mouse port |
CN6 |
|
USB connector |
CN3 |
Parallel port |
CN7 |
|
USB connector |
CN4 |
VGA feature connector |
CN8 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
í |
Boot block update disabled |
J27 |
Pins 1 & 2 closed |
|
|
Boot block update enabled |
J27 |
Pins 2 & 3 closed |
|
í |
Password normal operation |
SW1/5 |
Off |
|
|
Password clear |
SW1/5 |
On |
|
í |
Recovery mode disabled |
SW1/6 |
Off |
|
|
Recovery mode enabled |
SW1/6 |
On |
|
í |
CMOS memory normal operation |
SW1/7 |
Off |
|
|
CMOS memory clear |
SW1/7 |
On |
|
SIMM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
8MB |
(2)1MB x 36 |
None |
None |
None |
|
16MB |
(2)1MB x 36 |
(2)1MB x 36 |
None |
None |
|
16MB |
(2)2MB x 36 |
None |
None |
None |
|
24MB |
(2)2MB x 36 |
(2)1MB x 36 |
None |
None |
|
24MB |
(2)1MB x 36 |
(2)1MB x 36 |
(2)1MB x 36 |
None |
|
32MB |
(2)1MB x 36 |
(2)1MB x 36 |
(2)1MB x 36 |
(2)1MB x 36 |
|
32MB |
(2)2MB x 36 |
(2)2MB x 36 |
None |
None |
|
32MB |
(2)4MB x 36 |
None |
None |
None |
|
40MB |
(2)4MB x 36 |
(2)1MB x 36 |
None |
None |
|
40MB |
(2)2MB x 36 |
(2)2MB x 36 |
(2)1MB x 36 |
None |
|
48MB |
(2)4MB x 36 |
(2)2MB x 36 |
None |
None |
|
48MB |
(2)2MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
None |
|
56MB |
(2)4MB x 36 |
(2)2MB x 36 |
(2)1MB x 36 |
None |
|
56MB |
(2)2MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
(2)1MB x 36 |
|
64MB |
(2)2MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
|
64MB |
(2)4MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
None |
|
64MB |
(2)4MB x 36 |
(2)4MB x 36 |
None |
None |
|
64MB |
(2)8MB x 36 |
None |
None |
None |
|
72MB |
(2)8MB x 36 |
(2)1MB x 36 |
None |
None |
|
72MB |
(2)4MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
(2)1MB x 36 |
|
72MB |
(2)4MB x 36 |
(2)4MB x 36 |
(2)1MB x 36 |
None |
|
80MB |
(2)4MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
|
80MB |
(2)4MB x 36 |
(2)4MB x 36 |
(2)2MB x 36 |
None |
|
80MB |
(2)8MB x 36 |
(2)2MB x 36 |
None |
None |
|
88MB |
(2)4MB x 36 |
(2)4MB x 36 |
(2)2MB x 36 |
(2)1MB x 36 |
|
88MB |
(2)8MB x 36 |
(2)2MB x 36 |
(2)1MB x 36 |
None |
|
96MB |
(2)8MB x 36 |
(2)4MB x 36 |
None |
None |
|
96MB |
(2)8MB x 63 |
(2)2MB x 36 |
(2)2MB x 36 |
None |
|
96MB |
(2)4MB x 36 |
(2)4MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
|
104MB |
(2)4MB x 36 |
(2)4MB x 36 |
(2)4MB x 36 |
(2)1MB x 36 |
|
104MB |
(2)8MB x 36 |
(2)4MB x 36 |
(2)1MB x 36 |
None |
|
104MB |
(2)8MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
(2)1MB x 36 |
|
108MB |
(2)4MB x 36 |
(2)4MB x 36 |
(2)4MB x 36 |
(2)2MB x 36 |
|
112MB |
(2)8MB x 36 |
(2)4MB x 36 |
(2)2MB x 36 |
None |
|
112MB |
(2)8MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
|
120MB |
(2)8MB x 36 |
(2)4MB x 63 |
(2)2MB x 36 |
(2)1MB x 36 |
|
SIMM CONFIGURATION (CONT.) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
128MB |
(2)4MB x 36 |
(2)4MB x 36 |
(2)4MB x 36 |
(2)4MB x 36 |
|
128MB |
(2)8MB x 36 |
(2)4MB x 36 |
(2)4MB x 36 |
None |
|
128MB |
(2)8MB x 36 |
(2)4MB x 36 |
(2)2MB x 36 |
(2)2MB x 36 |
|
128MB |
(2)8MB x 36 |
(2)8MBx 36 |
None |
None |
|
128MB |
(2)16MB x 36 |
None |
None |
None |
|
136MB |
(2)8MB x 36 |
(2)4MB x 36 |
(2)4MB x 36 |
(2)1MB x 36 |
|
136MB |
(2)8MB x 36 |
(2)8MB x 36 |
(2)1MB x 36 |
None |
|
136MB |
(2)16MB x 36 |
(2)1MB x 36 |
None |
None |
|
144MB |
(2)8MB x 36 |
(2)4MB x 36 |
(2)4MB x 36 |
(2)2MB x 36 |
|
144MB |
(2)8MB x 36 |
(2)8MB x 36 |
(2)2MB x 36 |
None |
|
144MB |
(2)16MB x 36 |
(2)2MB x 36 |
None |
None |
|
160MB |
(2)8MB x 36 |
(2)4MB x 36 |
(2)4MB x 36 |
(2)4MB x 36 |
|
160MB |
(2)8MB x 36 |
(2)8MB x 36 |
(2)4MB x 36 |
None |
|
160MB |
(2)16MB x 36 |
(2)4MB x 36 |
None |
None |
|
192MB |
(2)8MB x 36 |
(2)8MB x 36 |
(2)8MB x 36 |
None |
|
192MB |
(2)16MB x 36 |
(2)8MB x 36 |
None |
None |
|
200MB |
(2)8MB x 36 |
(2)8MB x 36 |
(2)8MB x 36 |
(2)1MB x 36 |
|
208MB |
(2)8MB x 36 |
(2)8MB x 36 |
(2)8MB x 36 |
(2)2MB x 36 |
|
224MB |
(2)8MB x 36 |
(2)8MB x 36 |
(2)8MB x 36 |
(2)4MB x 36 |
|
256MB |
(2)8MB x 36 |
(2)8MB x 36 |
(2)8MB x 36 |
(2)8MB x 36 |
|
256MB |
(2)16MB x 36 |
(2)16MB x 36 |
None |
None |
|
264MB |
(2)16MB x 36 |
(2)16MB x 36 |
(2)1MB x 36 |
None |
|
272MB |
(2)16MB x 36 |
(2)16MB x 36 |
(2)2MB x 36 |
None |
|
288MB |
(2)16MB x 36 |
(2)16MB x 36 |
(2)4MB x 36 |
None |
|
320MB |
(2)16MB x 36 |
(2)16MB x 36 |
(2)8MB x 36 |
None |
|
384MB |
(2)16MB x 36 |
(2)16MB x 36 |
(2)16MB x 36 |
None |
|
392MB |
(2)16MB x 36 |
(2)16MB x 36 |
(2)16MB x 36 |
(2)1MB x 36 |
|
400MB |
(2)16MB x 36 |
(2)16MB x 36 |
(2)16MB x 36 |
(2)2MB x 36 |
|
416MB |
(2)16MB x 36 |
(2)16MB x 36 |
(2)16MB x 36 |
(2)4MB x 36 |
|
448MB |
(2)16MB x 36 |
(2)16MB x 36 |
(2)16MB x 36 |
(2)8MB x 36 |
|
512MB |
(2)16MB x 36 |
(2)16MB x 36 |
(2)16MB x 36 |
(2)16MB x 36 |
|
CACHE CONFIGURATION |
|
Note: 256KB/512KB cache is located on the Pentium II CPU. |
|
VIDEO MEMORY CONFIGURATION |
|
Note: The size and configuration of the video memory is unidentified. To install memory upgrade, install module in C1. |
|
CPU SPEED SELECTION | |||||||
|
CPU speed |
Clock Speed |
Multiplier |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/8 |
|
233MHz |
66MHz |
3.5x |
On |
Off |
Off |
On |
On |
|
266MHz |
66MHz |
4x |
On |
On |
On |
Off |
On |
|
300MHz |
66MHz |
4.5x |
On |
Off |
On |
Off |
On |
|
333MHz |
66MHz |
5x |
On |
On |
Off |
Off |
On |
|
366MHz |
66MHz |
5.5x |
On |
Off |
Off |
Off |
On |
|
400MHz |
66MHz |
6x |
On |
On |
On |
On |
Off |
|
CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
IDE interface 1 |
CN1 |
Audio connector |
CN6 |
|
IDE interface 2 |
CN2 |
Fan connector |
CN7 |
|
Floppy drive interface |
CN3 |
100Base T connector |
CN8 |
|
Game/MIDI port |
CN4 |
10Base T/10Base-2 connector |
CN9 |
|
Audio in - CD-ROM |
CN5 |
32-bit PCI slots |
PC1 - PC3 |
