CSS LABORATORIES, INC.
SB-5861
|
Device Type |
Single board computer |
|
Processor |
Pentium/Pentium MMX |
|
Processor Speed |
75/90/100/120/133/150/166/200/233MHz |
|
Chip Set |
Intel Triton I |
|
Maximum Onboard Memory |
128MB (EDO & SDRAM supported) |
|
Cache |
256/512KB |
|
BIOS |
Unidentified |
|
Dimensions |
330mm x 165mm |
|
I/O Options |
Floppy drive interface, IDE interfaces (2), parallel port, serial ports (2), cache slot, VRM connector |
|

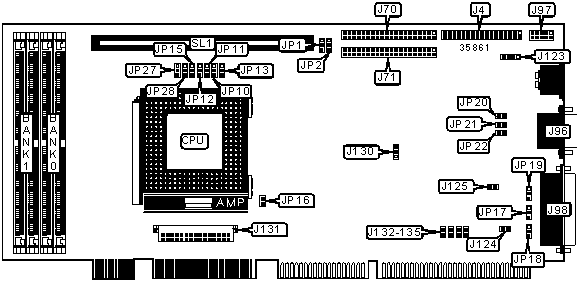

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Floppy drive interface |
J4 |
Parallel port |
J98 |
|
IDE interface 1 |
J70 |
External battery |
J123 |
|
IDE interface 2 |
J71 |
VRM connector |
J131 |
|
Serial port 1 |
J96 |
Cache slot |
SL1 |
|
Serial port 2 |
J97 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
Watchdog reset output disabled |
J124 |
Open |
|
Watchdog reset output enabled |
J124 |
Closed | |
|
» |
Watchdog IRQ15 disabled |
J125 |
Open |
|
Watchdog IRQ15 enabled |
J125 |
Closed | |
|
» |
ISA bus speed select /4 |
J130 |
Pins 2 & 3 closed |
|
ISA bus speed select /3 |
J130 |
Pins 1 & 2 closed | |
|
» |
Factory configured - do not alter |
JP10 |
Unidentified |
|
» |
Factory configured - do not alter |
JP11 |
Unidentified |
|
» |
Factory configured - do not alter |
JP12 |
Unidentified |
|
» |
Factory configured - do not alter |
JP13 |
Unidentified |
|
» |
Factory configured - do not alter |
JP16 |
Unidentified |
|
» |
Factory configured - do not alter |
JP20 |
Unidentified |
|
» |
Factory configured - do not alter |
JP21 |
Unidentified |
|
» |
Factory configured - do not alter |
JP22 |
Unidentified |
|
SIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
SIMM CONFIGURATION (CON’T) | ||
|
Size |
Bank 0 |
Bank 1 |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
CACHE CONFIGURATION | |
|
Size |
SL1 |
|
256KB |
256KB module installed |
|
512KB |
512KB module installed |
|
CPU SPEED SELECTION (INTEL) | |||||||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
JP2 |
JP15 |
JP27 |
JP28 |
|
75MHz |
50MHz |
1.5x |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
90MHz |
60MHz |
1.5x |
1 & 2 |
2 & 3 |
Open |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
2 & 3 |
1 & 2 |
Open |
Open |
Open |
|
120MHz |
60MHz |
2x |
1 & 2 |
2 & 3 |
2 & 3 |
Open |
Open |
|
133MHz |
66MHz |
2x |
2 & 3 |
1 & 2 |
2 & 3 |
Open |
Open |
|
150MHz |
60MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
2 & 3 |
Open |
|
166MHz |
66MHz |
2.5x |
2 & 3 |
1 & 2 |
2 & 3 |
2 & 3 |
Open |
|
200MHz |
66MHz |
3x |
2 & 3 |
1 & 2 |
1 & 2 |
2 & 3 |
Open |
|
Note: Pins designated should be in the closed position. | |||||||
|
CPU SPEED SELECTION (INTEL MMX) | |||||||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
JP2 |
JP15 |
JP27 |
JP28 |
|
166MHz |
66MHz |
2.5x |
2 & 3 |
1 & 2 |
2 & 3 |
2 & 3 |
Open |
|
200MHz |
66MHz |
3x |
2 & 3 |
1 & 2 |
1 & 2 |
2 & 3 |
Open |
|
233MHz |
66MHz |
3.5x |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
Open |
|
Note: Pins designated should be in the closed position. | |||||||
|
WATCH DOG TIMER SELECTION | |||||
|
Voltage |
J132 |
J133 |
J134 |
J135 | |
|
Enabled |
Open |
Closed |
Open |
Closed | |
| » |
Disabled |
Closed |
Open |
Closed |
Open |
|
BIOS SELECTION | |||
|
Type |
JP17 |
JP18 |
JP19 |
|
EPROM |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
Flash |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
