EPOX COMPUTER CO., LTD.
PP6-NS
|
Processor |
Pentium Pro |
|
Processor Speed |
150/166/180/200/233MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
768MB (EDO supported) |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB (located on Pentium Pro CPU) |
|
BIOS |
Award |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit PCI slots (3), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connector, ATX power connector |
|
NPU Options |
None |
|

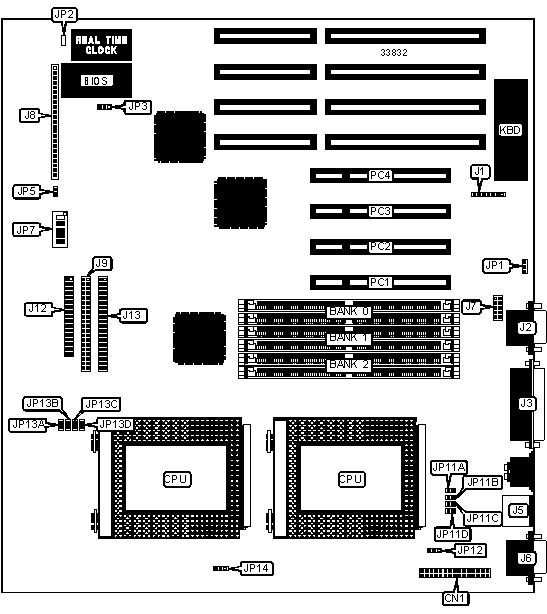

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
ATX power connector |
CN1 |
Green PC connector |
J8 pins 18 & 19 |
|
IR connector |
J1 |
Green PC LED |
J8 pins 21 & 22 |
|
Serial port 2 |
J2 |
IDE interface LED |
J8 pins 24 & 25 |
|
Parallel port |
J3 |
IDE interface 2 |
J9 |
|
PS/2 mouse port |
J5 |
Floppy drive interface |
J12 |
|
Serial port 1 |
J6 |
IDE interface 1 |
J13 |
|
USB connector |
J7 |
Power on connector |
JP5 |
|
Power LED & keylock |
J8 pins 1 - 5 |
Chassis fan power |
JP13 |
|
Speaker |
J8 pins 7 - 10 |
Chassis fan power |
JP14 |
|
Reset switch |
J8 pins 12 & 13 |
32-bit PCI slots |
PC1 - PC4 |
|
Turbo LED |
J8 pins 15 & 16 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
Onboard SMC chip enabled |
JP1 |
Open |
|
Onboard SMC chip disabled |
JP1 |
Closed | |
|
» |
Factory configured - do not alter |
JP2 |
Unidentified |
|
» |
Flash BIOS voltage select 5v |
JP3 |
Pins 2 & 3 closed |
|
Flash BIOS voltage select 12v |
JP3 |
Pins 1 & 2 closed | |
|
DRAM CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
8MB |
(2) 1M x 36 |
None |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
None |
|
24MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 1M x 36 |
(2) 2M x 36 |
None |
|
32MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 2M x 36 |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
None |
|
32MB |
(2) 4M x 36 |
None |
None |
|
40MB |
(2) 1M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 1M x 36 |
(2) 4M x 36 |
None |
|
48MB |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 2M x 36 |
|
48MB |
(2) 2M x 36 |
(2) 4M x 36 |
None |
|
56MB |
(2) 1M x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
None |
|
64MB |
(2) 8M x 36 |
None |
None |
|
72MB |
(2) 1M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 1M x 36 |
(2) 8M x 36 |
None |
|
80MB |
(2) 2M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
80MB |
(2) 2M x 36 |
(2) 8M x 36 |
None |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
96MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
96MB |
(2) 4M x 36 |
(2) 8M x 36 |
None |
|
104MB |
(2) 1M x 36 |
(2) 4M x 36 |
(2) 8M x 36 |
|
112MB |
(2) 2M x 36 |
(2) 4M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
None |
|
136MB |
(2) 1M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
136MB |
(2) 1M x 36 |
(2) 16M x 36 |
None |
|
144MB |
(2) 2M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
160MB |
(2) 4M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
192MB |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 8M x 36 |
|
192MB |
(2) 8M x 36 |
(2) 16M x 36 |
None |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
None |
|
320MB |
(2) 8M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
384MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 16M x 36 |
|
768MB |
(2) 32M x 36 |
(2) 32M x 36 |
(2) 32M x 36 |
|
Note: Board accepts EDO memory. Board also accepts x 32 SIMMs. | |||
|
CACHE CONFIGURATION |
|
Note: 256KB/512KB cache is located on the Pentium Pro CPU. |
|
CPU SPEED SELECTION | |||||||
|
CPU speed |
Clock speed |
Multiplier |
JP7/1 |
JP7/2 |
JP7/3 |
JP7/4 |
JP7/5 |
|
150MHz |
60MHz |
2.5x |
On |
On |
On |
On |
Off |
|
166MHz |
66MHz |
2.5x |
On |
On |
Off |
Off |
On |
|
180MHz |
60MHz |
3x |
On |
Off |
On |
On |
Off |
|
200MHz |
66MHz |
3x |
On |
On |
On |
Off |
Off |
|
233MHz |
60MHz |
3.5x |
On |
On |
Off |
Off |
Off |
|
PRIMARY CPU VOLTAGE SELECTION | |||||
|
Voltage |
JP11/13A |
JP11/13B |
JP11/13C |
JP11/13D | |
| » |
Auto |
Open |
Open |
Open |
Open |
|
2.1v |
Closed |
Open |
Open |
Open | |
|
2.2v |
Open |
Closed |
Open |
Open | |
|
2.3v |
Closed |
Closed |
Open |
Open | |
|
2.4v |
Open |
Open |
Closed |
Open | |
|
2.5v |
Closed |
Open |
Closed |
Open | |
|
2.6v |
Open |
Closed |
Closed |
Open | |
|
2.7v |
Closed |
Closed |
Closed |
Open | |
|
2.8v |
Open |
Open |
Open |
Closed | |
|
2.9v |
Closed |
Open |
Open |
Closed | |
|
3.0v |
Open |
Closed |
Open |
Closed | |
|
3.1v |
Closed |
Closed |
Open |
Closed | |
|
3.2v |
Open |
Open |
Closed |
Closed | |
|
3.3v |
Closed |
Open |
Closed |
Closed | |
|
3.4v |
Open |
Closed |
Closed |
Closed | |
|
3.5v |
Closed |
Closed |
Closed |
Closed | |
|
SECONDARY CPU VOLTAGE SELECTION | |||||
|
Voltage |
JP13A |
JP13B |
JP13C |
JP13D | |
| » |
Auto |
Open |
Open |
Open |
Open |
|
2.1v |
Closed |
Open |
Open |
Open | |
|
2.2v |
Open |
Closed |
Open |
Open | |
|
2.3v |
Closed |
Closed |
Open |
Open | |
|
2.4v |
Open |
Open |
Closed |
Open | |
|
2.5v |
Closed |
Open |
Closed |
Open | |
|
2.6v |
Open |
Closed |
Closed |
Open | |
|
2.7v |
Closed |
Closed |
Closed |
Open | |
|
2.8v |
Open |
Open |
Open |
Closed | |
|
2.9v |
Closed |
Open |
Open |
Closed | |
|
3.0v |
Open |
Closed |
Open |
Closed | |
|
3.1v |
Closed |
Closed |
Open |
Closed | |
|
3.2v |
Open |
Open |
Closed |
Closed | |
|
3.3v |
Closed |
Open |
Closed |
Closed | |
|
3.4v |
Open |
Closed |
Closed |
Closed | |
|
3.5v |
Closed |
Closed |
Closed |
Closed | |
