GENOA SYSTEMS CORPORATION
TURBOEXPRESS 586VX PRO
|
Processor |
CX 6X86/IBM 6X86/CX 6X86L/IBM 6X86L/CX 6X86MX/IBM 6X86MX/ AM K5/AM K6/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/200/233/266/300MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
128MB (EDO supported) |
|
Maximum Video Memory |
None |
|
Cache |
512KB |
|
BIOS |
Award |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connector |
|
NPU Options |
None |
|

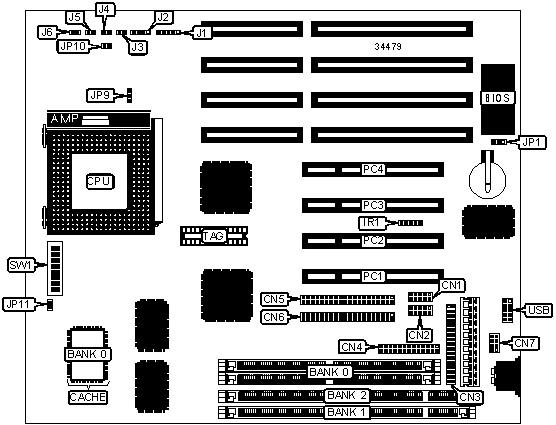

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Serial port |
CN1 |
Speaker |
J1 |
|
Serial port |
CN2 |
Power LED & keylock |
J2 |
|
Floppy drive interface |
CN3 |
IDE interface LED |
J3 |
|
Parallel port |
CN4 |
Reset switch |
J4 |
|
IDE interface |
CN5 |
Turbo LED |
J5 |
|
IDE interface |
CN6 |
Green PC connector |
J6 |
|
PS/2 mouse interface |
CN7 |
32-bit PCI slots |
PC1 – PC4 |
|
IR connector |
IR1 |
USB connector |
USB |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
CMOS memory normal operation |
JP1 |
Open |
|
CMOS memory clear |
JP1 |
Pins 2 & 3 closed | |
|
SIMM CONFIGURATION | |
|
Size |
Bank 0 |
|
8MB |
(2) 1M x 36 |
|
16MB |
(2) 2M x 36 |
|
32MB |
(2) 4M x 36 |
|
64MB |
(2) 8M x 36 |
|
Note: Board accepts EDO memory. | |
|
DIMM CONFIGURATION | ||
|
Size |
Bank 1 |
Bank 2 |
|
8MB |
(1) 1M x 64 |
None |
|
16MB |
(1) 2M x 64 |
None |
|
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
|
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
|
32MB |
(1) 4M x 64 |
None |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
|
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
|
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
|
64MB |
(1) 8M x 64 |
None |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
|
72MB |
(1) 8M x 64 |
(1) 1M x 64 |
|
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
|
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
|
Note: Board accepts EDO memory. Memory installed in Banks 1 & 2 is interchangeable. | ||
|
DIMM/DRAM CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
16MB |
(2) 1M x 36 |
None |
(1) 1M x 64 |
|
24MB |
(2) 2M x 36 |
None |
(1) 1M x 64 |
|
24MB |
(2) 1M x 36 |
None |
(1) 2M x 64 |
|
32MB |
(2) 2M x 36 |
None |
(1) 2M x 64 |
|
40MB |
(2) 4M x 36 |
None |
(1) 1M x 64 |
|
40MB |
(2) 1M x 36 |
None |
(1) 4M x 64 |
|
48MB |
(2) 4M x 36 |
None |
(1) 2M x 64 |
|
48MB |
(2) 2M x 36 |
None |
(1) 4M x 64 |
|
64MB |
(2) 4M x 36 |
None |
(1) 4M x 64 |
|
72MB |
(2) 8M x 36 |
None |
(1) 1M x 64 |
|
72MB |
(2) 1M x 36 |
None |
(1) 8M x 64 |
|
80MB |
(2) 8M x 36 |
None |
(1) 2M x 64 |
|
80MB |
(2) 2M x 36 |
None |
(1) 8M x 64 |
|
96MB |
(2) 8M x 36 |
None |
(1) 4M x 64 |
|
96MB |
(2) 4M x 36 |
None |
(1) 8M x 64 |
|
128MB |
(2) 8M x 36 |
None |
(1) 8M x 64 |
|
Note: Board accepts EDO memory. | |||
|
CACHE CONFIGURATION | ||
|
Size |
Bank 0 |
TAG |
|
512KB |
(1) 64K x 64 |
Unidentified |
|
CPU SPEED SELECTION (CYRIX 6X86/6X86L) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP11 |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
120MHz |
50MHz |
2x |
Open |
On |
Off |
On |
On |
On |
|
133MHz |
55MHz |
2x |
Open |
On |
Off |
Off |
On |
On |
|
150MHz |
60MHz |
2x |
Open |
On |
Off |
On |
On |
Off |
|
166MHz |
66MHz |
2x |
Open |
On |
Off |
On |
Off |
On |
|
CPU SPEED SELECTION (IBM 6X86/6X86L) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP11 |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
120MHz |
50MHz |
2x |
Open |
On |
Off |
On |
On |
On |
|
133MHz |
55MHz |
2x |
Open |
On |
Off |
Off |
On |
On |
|
150MHz |
60MHz |
2x |
Open |
On |
Off |
On |
On |
Off |
|
166MHz |
66MHz |
2x |
Open |
On |
Off |
On |
Off |
On |
|
CPU SPEED SELECTION (CYRIX 6X86MX) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP11 |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
166MHz |
60MHz |
2.5x |
Open |
On |
On |
On |
On |
Off |
|
200MHz |
66MHz |
2.5x |
Open |
On |
On |
On |
Off |
On |
|
233MHz |
66MHz |
3x |
Open |
Off |
On |
On |
Off |
On |
|
CPU SPEED SELECTION (IBM 6X86MX) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP11 |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
166MHz |
66MHz |
2.5x |
Open |
On |
On |
On |
On |
Off |
|
200MHz |
66MHz |
2.5x |
Open |
On |
On |
On |
Off |
On |
|
233MHz |
66MHz |
3x |
Open |
Off |
On |
On |
Off |
On |
|
CPU SPEED SELECTION (AM K5) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP11 |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
75MHz |
50MHz |
1.5x |
Open |
Off |
Off |
On |
On |
On |
|
90MHz |
60MHz |
1.5x |
Open |
Off |
Off |
On |
On |
Off |
|
100MHz |
66MHz |
1.5x |
Open |
Off |
Off |
On |
Off |
On |
|
120MHz |
60MHz |
1.5x |
Open |
Off |
Off |
On |
On |
Off |
|
133MHz |
66MHz |
1.5x |
Open |
On |
Off |
On |
Off |
On |
|
150MHz |
60MHz |
1.75x |
Open |
On |
On |
On |
On |
Off |
|
166MHz |
66MHz |
1.75x |
Open |
On |
On |
On |
Off |
On |
|
CPU SPEED SELECTION (AM K6) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP11 |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
166MHz |
66MHz |
2.5x |
Open |
On |
On |
On |
Off |
On |
|
200MHz |
66MHz |
3x |
Open |
Off |
On |
On |
Off |
On |
|
233MHz |
66MHz |
3.5x |
Open |
Off |
Off |
On |
Off |
On |
|
266MHz |
66MHz |
4x |
Closed |
On |
Off |
On |
Off |
On |
|
300MHz |
66MHz |
4.5x |
Closed |
On |
On |
On |
Off |
On |
|
CPU SPEED SELECTION (INTEL) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP11 |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
75MHz |
50MHz |
1.5x |
Open |
Off |
Off |
On |
On |
On |
|
90MHz |
60MHz |
1.5x |
Open |
Off |
Off |
On |
On |
Off |
|
100MHz |
66MHz |
1.5x |
Open |
Off |
Off |
On |
Off |
On |
|
120MHz |
60MHz |
2x |
Open |
On |
Off |
On |
On |
Off |
|
133MHz |
66MHz |
2x |
Open |
On |
Off |
On |
Off |
On |
|
150MHz |
60MHz |
2.5x |
Open |
On |
On |
On |
On |
Off |
|
166MHz |
66MHz |
2.5x |
Open |
On |
On |
On |
Off |
On |
|
200MHz |
66MHz |
3x |
Open |
Off |
On |
On |
Off |
On |
|
233MHz |
66MHz |
3.5x |
Open |
Off |
Off |
On |
Off |
On |
|
CPU VOLTAGE SELECTION | ||||||
|
Voltage |
JP9 |
JP10 |
SW1/6 |
SW1/7 |
SW1/8 | |
|
2.0v |
2 & 3 |
Open |
Off |
Off |
Off | |
|
2.1v |
2 & 3 |
Open |
On |
Off |
Off | |
|
2.2v |
2 & 3 |
Open |
Off |
On |
Off | |
|
2.3v |
2 & 3 |
Open |
On |
On |
Off | |
|
2.4v |
2 & 3 |
Open |
Off |
Off |
On | |
|
2.5v |
2 & 3 |
Open |
On |
Off |
On | |
|
2.6v |
2 & 3 |
Open |
Off |
On |
On | |
|
2.7v |
2 & 3 |
Open |
On |
On |
On | |
|
2.8v |
2 & 3 |
Closed |
Off |
Off |
Off | |
|
2.9v |
2 & 3 |
Closed |
On |
Off |
Off | |
|
3.0v |
2 & 3 |
Closed |
Off |
On |
Off | |
|
3.1v |
2 & 3 |
Closed |
On |
On |
Off | |
|
3.2v |
2 & 3 |
Closed |
Off |
Off |
On | |
|
3.3v |
1 & 2 |
Closed |
On |
Off |
On | |
|
3.4v |
1 & 2 |
Closed |
Off |
On |
On | |
| » |
3.5v |
1 & 2 |
Closed |
On |
On |
On |
|
Note: Pins designated should be in the closed position. | ||||||
