ELITEGROUP COMPUTER SYSTEMS, INC.
P5TX-BPRO
|
Processor |
CX 6X86/CX 6X86L/CX 686MX/IBM 6X86/ IBM 6X86L/IBM 686MX/ AM K5/AM K6/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/200/233/266MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
256MB |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
254mm x 218mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connector |
|
NPU Options |
None |
|

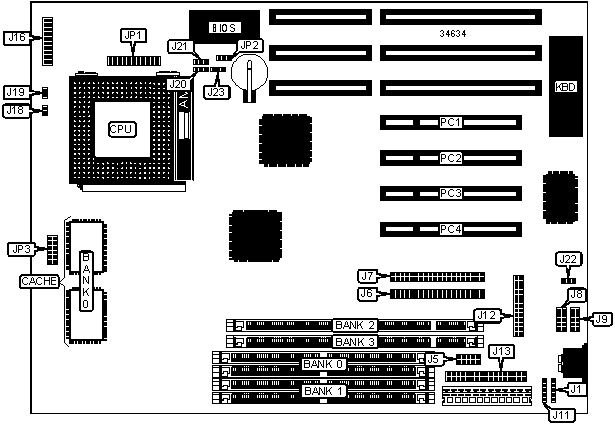

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
PS/2 mouse interface |
J1 |
Reset switch |
J16/pins 9 & 10 |
|
USB connector |
J5 |
Keylock |
J16/pins 11 - 15 |
|
IDE interface 1 |
J6 |
Speaker |
J16/pins 17 - 20 |
|
IDE interface 2 |
J7 |
Green PC LED |
J18 |
|
Serial port 1 |
J8 |
IDE interface LED |
J19 |
|
Serial port 2 |
J9 |
Chassis fan power |
J20 |
|
IR connector |
J11 |
CPU fan power |
J21 |
|
Parallel port |
J12 |
Power fan |
J22 |
|
Floppy drive interface |
J13 |
Intrusion connector |
J23 |
|
Power LED |
J16/pins 2 & 3 |
32-bit PCI slots |
PC1 – PC4 |
|
Green PC connector |
J16/pins 4 & 5 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
CMOS memory normal operation |
JP2 |
Pins 2 & 3 closed |
|
CMOS memory clear |
JP2 |
Pins 1 & 2 closed | |
|
SIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 16M x 36 |
None |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
|
Note: Board accepts EDO memory. | ||
|
DIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(1) 1M x 64 |
None |
|
16MB |
(1) 2M x 64 |
None |
|
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
|
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
|
32MB |
(1) 4M x 64 |
None |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
|
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
|
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
|
64MB |
(1) 8M x 64 |
None |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
|
72MB |
(1) 8M x 64 |
(1) 1M x 64 |
|
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
|
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
|
128MB |
(1) 16M x 64 |
None |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
|
136MB |
(1) 16M x 64 |
(1) 1M x 64 |
|
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
|
160MB |
(1) 16M x 64 |
(1) 4M x 64 |
|
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
|
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
|
CACHE CONFIGURATION | |
|
Size |
Bank 0 |
|
256KB |
(2) 32K x 32 |
|
512KB |
(2) 64K x 32 |
|
CPU SPEED SELECTION (CX 6X86/6X86L) | |||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
|
120MHz |
50MHz |
2x |
1 & 3, 4 & 6, 11 & 13, 19 & 21, 20 & 22 |
|
133MHz |
55MHz |
2x |
1 & 3, 4 & 6, 11 & 13, 17 & 19, 20 & 22 |
|
150MHz |
60MHz |
2x |
1 & 3, 4 & 6, 9 & 11, 19 & 21, 20 & 22 |
|
166MHz |
66MHz |
2x |
1 & 3, 4 & 6, 11 & 13, 19 & 21, 18 & 20 |
|
200MHz |
75MHz |
2x |
1 & 3, 4 & 6, 9 & 11, 17 & 19, 20 & 22 |
|
Note: Pins designated should be in the closed position. | |||
|
CPU SPEED SELECTION (CX 6X86MX) | |||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
|
166MHz |
60MHz |
2.5x |
3 & 5, 4 & 6, 9 & 11, 19 & 21, 20 & 22 |
|
200MHz |
66MHz |
2.5x |
3 & 5, 4 & 6, 11 & 13, 19 & 21, 18 & 20 |
|
233MHz |
66MHz |
3x |
2 & 4, 3 & 5, 11 & 13, 19 & 21, 18 & 20 |
|
233MHz |
75MHz |
2.5x |
3 & 5, 4 & 6, 9 & 11, 17 & 19, 20 & 22 |
|
266MHz |
75MHz |
3x |
2 & 4, 3 & 5, 9 & 11, 17 & 19, 20 & 22 |
|
Note: Pins designated should be in the closed position. | |||
|
CPU SPEED SELECTION (IBM 6X86/6X86L) | |||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
|
120MHz |
50MHz |
2x |
1 & 3, 4 & 6, 11 & 13, 19 & 21, 20 & 22 |
|
133MHz |
55MHz |
2x |
1 & 3, 4 & 6, 11 & 13, 17 & 19, 20 & 22 |
|
150MHz |
60MHz |
2x |
1 & 3, 4 & 6, 9 & 11, 19 & 21, 20 & 22 |
|
166MHz |
66MHz |
2x |
1 & 3, 4 & 6, 11 & 13, 19 & 21, 18 & 20 |
|
200MHz |
75MHz |
2x |
1 & 3, 4 & 6, 9 & 11, 17 & 19, 20 & 22 |
|
Note: Pins designated should be in the closed position. | |||
|
CPU SPEED SELECTION (IBM 6X86MX) | |||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
|
166MHz |
60MHz |
2.5x |
3 & 5, 4 & 6, 9 & 11, 19 & 21, 20 & 22 |
|
200MHz |
66MHz |
2.5x |
3 & 5, 4 & 6, 11 & 13, 19 & 21, 18 & 20 |
|
233MHz |
66MHz |
3x |
2 & 4, 3 & 5, 11 & 13, 19 & 21, 18 & 20 |
|
233MHz |
75MHz |
2.5x |
3 & 5, 4 & 6, 9 & 11, 17 & 19, 20 & 22 |
|
266MHz |
75MHz |
3x |
2 & 4, 3 & 5, 9 & 11, 17 & 19, 20 & 22 |
|
Note: Pins designated should be in the closed position. | |||
|
CPU SPEED SELECTION (AM K5) | |||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
|
75MHz |
50MHz |
1.5x |
1 & 3, 2 & 4, 11 & 13, 19 & 21, 20 & 22 |
|
90MHz |
60MHz |
1.5x |
1 & 3, 2 & 4, 9 & 11, 19 & 21, 20 & 22 |
|
100MHz |
66MHz |
1.5x |
1 & 3, 2 & 4, 11 & 13, 19 & 21, 18 & 20 |
|
120MHz |
60MHz |
1.5x |
1 & 3, 2 & 4, 9 & 11, 19 & 21, 20 & 22 |
|
133MHz |
66MHz |
1.5x |
1 & 3, 2 & 4, 11 & 13, 19 & 21, 18 & 20 |
|
150MHz |
60MHz |
2x |
1 & 3, 4 & 6, 9 & 11, 19 & 21, 20 & 22 |
|
166MHz |
66MHz |
2x |
1 & 3, 4 & 6, 11 & 13, 19 & 21, 18 & 20 |
|
Note: Pins designated should be in the closed position. | |||
|
CPU SPEED SELECTION (AM K6) | |||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
|
166MHz |
66MHz |
2.5x |
3 & 5, 4 & 6, 11 & 13, 19 & 21, 18 & 20 |
|
200MHz |
66MHz |
3x |
2 & 4, 3 & 5, 11 & 13, 19 & 21, 18 & 20 |
|
233MHz |
66MHz |
3.5x |
1 & 3, 2 & 4, 11 & 13, 19 & 21, 18 & 20 |
|
Note: Pins designated should be in the closed position. | |||
|
CPU SPEED SELECTION (INTEL) | |||
|
CPU speed |
Clock speed |
Multiplier |
JP1 |
|
75MHz |
50MHz |
1.5x |
1 & 3, 2 & 4, 11 & 13, 19 & 21, 20 & 22 |
|
90MHz |
60MHz |
1.5x |
1 & 3, 2 & 4, 9 & 11, 19 & 21, 20 & 22 |
|
100MHz |
66MHz |
1.5x |
1 & 3, 2 & 4, 11 & 13, 19 & 21, 18 & 20 |
|
120MHz |
60MHz |
2x |
1 & 3, 4 & 6, 9 & 11, 19 & 21, 20 & 22 |
|
133MHz |
66MHz |
2x |
1 & 3, 4 & 6, 11 & 13, 19 & 21, 18 & 20 |
|
150MHz |
60MHz |
2.5x |
3 & 5, 4 & 6, 9 & 11, 19 & 21, 20 & 22 |
|
166MHz |
66MHz |
2.5x |
3 & 5, 4 & 6, 11 & 13, 19 & 21, 18 & 20 |
|
200MHz |
66MHz |
3x |
2 & 4, 3 & 5, 11 & 13, 19 & 21, 18 & 20 |
|
233MHz |
66MHz |
3.5x |
1 & 3, 2 & 4, 11 & 13, 19 & 21, 18 & 20 |
|
Note: Pins designated should be in the closed position. | |||
|
CPU VOLTAGE SELECTION | ||
|
Voltage |
JP4 | |
|
2.5v |
Pins 11 & 12 closed | |
| » |
2.8v |
Pins 9 & 10 closed |
|
2.9v |
Pins 7 & 8 closed | |
|
3.2v |
Pins 3 & 4 closed | |
|
3.52v |
Pins 1 & 2 closed | |
