FIRST INTERNATIONAL COMPUTER, INC.
PAC-2003
|
Device Type |
Mainboard |
|
Processor |
CX 6X86/IBM 6X86/AM K5/Pentium/Pentium MMX |
|
Processor Speed |
75/90/100/120/133/150/166/200MHz |
|
Chip Set |
Unidentified |
|
Video Chip Set |
Unidentified |
|
Maximum Onboard Memory |
512MB (EDO supported) |
|
Maximum Video Memory |
2MB |
|
Cache |
256/512/1024KB |
|
BIOS |
Unidentified |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
Floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), VGA feature connector, VGA port, riser slot, cache slot, IR connector, USB connectors (2) |
|
NPU Options |
None |
|

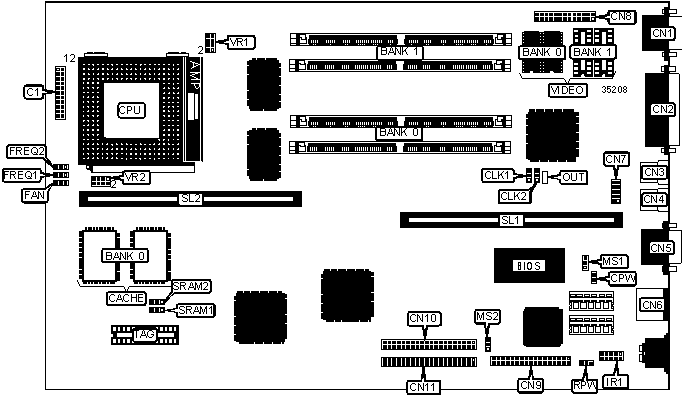

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Power LED & keylock |
C1/pins 1 - 5 |
PS/2 mouse port |
CN6 |
|
Turbo LED |
C1/pins 6 & 7 |
Serial port 2 |
CN7 |
|
Green PC connector |
C1/pins 8 & 9 |
VGA feature connector |
CN8 |
|
Green PC LED |
C1/pins 10 & 11 |
Floppy drive interface |
CN9 |
|
Speaker |
C1/pins 12 - 15 |
IDE interface 2 |
CN10 |
|
IDE interface LED |
C1/pins 16 & 17 |
IDE interface 1 |
CN11 |
|
Soft off power supply |
C1/pins 18 & 19 |
Chassis fan power |
FAN |
|
Reset switch |
C1/pins 20 & 21 |
IR connector |
IR1 |
|
VGA port |
CN1 |
Green PC connector |
OUT |
|
Parallel port |
CN2 |
Remote wake up connector |
RPW |
|
USB connector 2 |
CN3 |
Riser slot |
SL1 |
|
USB connector 1 |
CN4 |
Cache slot |
SL2 |
|
Serial port 1 |
CN5 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
Password clear disabled |
CPW |
Open |
|
|
Password clear enabled |
CPW |
Closed |
|
SIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 16M x 36 |
None |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
|
512MB |
(2) 32M x 36 |
(2) 32M x 36 |
|
Note: Board accepts EDO memory. | ||
|
CACHE CONFIGURATION | |||
|
Size |
Bank 0 |
SL2 |
TAG |
|
256KB (A) |
(2) 32K x 32 |
Not installed |
(1) 8K/16K/32K x 8 |
|
256KB (B) |
None |
256KB module installed |
None |
|
512KB (A) |
(2) 64K x 32 |
Not installed |
(1) 16K/32K x 8 |
|
512KB (B) |
(2) 32K x 32 |
256KB module installed |
(1) 16K/32K x 8 |
|
512KB (C) |
None |
512KB module installed |
None |
|
1MB |
(2) 64K x 32 |
256KB module installed |
(1) 32K x 8 |
|
CACHE JUMPER CONFIGURATION | ||
|
Size |
SRAM1 |
SRAM2 |
|
256KB (A) |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
256KB (B) |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
512KB (A) |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
512KB (B) |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
512KB (C) |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
1MB |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
VIDEO MEMORY CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
1MB |
(2) 256K x 16 |
None |
|
2MB |
(2) 256K x 16 |
(2) 256K x 16 |
|
CPU SPEED SELECTION (CX 6X86) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
CLK1 |
CLK2 |
FREQ1 |
FREQ2 |
|
120MHz |
50MHz |
2x |
2 & 3 |
2 & 3 |
2 & 3 |
1 & 2 |
|
133MHz |
55MHz |
2x |
1 & 2 |
1 & 2 |
2 & 3 |
1 & 2 |
|
150MHz |
60MHz |
2x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
|
166MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (IBM 6X86) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
CLK1 |
CLK2 |
FREQ1 |
FREQ2 |
|
120MHz |
50MHz |
2x |
2 & 3 |
2 & 3 |
2 & 3 |
1 & 2 |
|
133MHz |
55MHz |
2x |
1 & 2 |
1 & 2 |
2 & 3 |
1 & 2 |
|
150MHz |
60MHz |
2x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
|
166MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (AM K5) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
CLK1 |
CLK2 |
FREQ1 |
FREQ2 |
|
75MHz |
50MHz |
1.5x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
|
90MHz |
60MHz |
1.5x |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
|
100MHz |
66MHz |
1.5x |
1 & 2 |
2 & 3 |
1 & 2 |
1 & 2 |
|
120MHz |
60MHz |
1.5x |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
|
133MHz |
66MHz |
1.5x |
1 & 2 |
2 & 3 |
1 & 2 |
1 & 2 |
|
150MHz |
60MHz |
2x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
|
166MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (INTEL) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
CLK1 |
CLK2 |
FREQ1 |
FREQ2 |
|
75MHz |
50MHz |
1.5x |
2 & 3 |
2 & 3 |
1 & 2 |
1 & 2 |
|
90MHz |
60MHz |
1.5x |
2 & 3 |
1 & 2 |
1 & 2 |
1 & 2 |
|
100MHz |
66MHz |
1.5x |
1 & 2 |
2 & 3 |
1 & 2 |
1 & 2 |
|
120MHz |
60MHz |
2x |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
|
133MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2 |
|
150MHz |
60MHz |
2.5x |
2 & 3 |
1 & 2 |
2 & 3 |
2 & 3 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
2 & 3 |
|
200MHz |
66MHz |
3x |
1 & 2 |
2 & 3 |
1 & 2 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU SPEED SELECTION (INTEL MMX) | ||||||
|
CPU speed |
Clock speed |
Multiplier |
CLK1 |
CLK2 |
FREQ1 |
FREQ2 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
2 & 3 |
|
200MHz |
66MHz |
3x |
1 & 2 |
2 & 3 |
1 & 2 |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU VOLTAGE SELECTION (SINGLE) | ||
|
Voltage |
VR1 |
VR2 |
|
3.3v |
Pins 1 & 2 closed |
Pins 1 & 2, 3 & 4 closed |
|
3.384v |
Pins 1 & 2 closed |
Pins 1 & 2, 3 & 4 closed |
|
3.4v |
Pins 3 & 4 closed |
Pins 1 & 2, 3 & 4 closed |
|
3.5v |
Pins 3 & 4 closed |
Pins 1 & 2, 3 & 4 closed |
|
3.6v |
Pins 3 & 4 closed |
Pins 1 & 2, 3 & 4 closed |
|
CPU VOLTAGE SELECTION (DUAL) | |||
|
Voltage |
V core |
VR1 |
VR2 |
|
3.3v |
2.5v |
Pins 7 & 8 closed |
Pins 5 & 6, 7 & 8 closed |
|
3.3v |
2.7v |
Pins 5 & 6 closed |
Pins 5 & 6, 7 & 8 closed |
|
3.3v |
2.8v |
Pins 5 & 6 closed |
Pins 5 & 6, 7 & 8 closed |
|
3.3v |
2.9v |
Pins 5 & 6 closed |
Pins 5 & 6, 7 & 8 closed |
|
MOUSE INTERRUPT SELECTION | |||
|
Setting |
MS1 |
MS2 | |
| » |
Enabled |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
Disabled |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
