JAMECO ELECTRONIC COMPONENTS
JE1002B
|
Processor |
8088 |
|
Processor Speed |
10MHz |
|
Chip Set |
None |
|
Max. Onboard DRAM |
1MB |
|
Cache |
None |
|
BIOS |
Phoenix |
|
Dimensions |
304mm x 215mm |
|
I/O Options |
None |
|
NPU Options |
8087 |
|

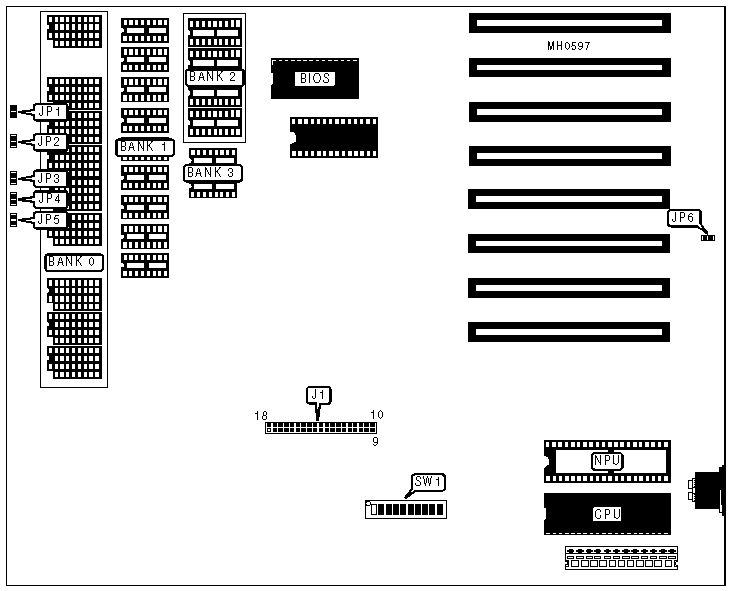

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Power LED |
JP1 |
Turbo LED |
JP4 |
|
Keylock |
JP2 |
Speaker |
JP5 |
|
Turbo switch |
JP3 |
Reset switch |
JP6 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
SW1 |
Position | |
| » |
Factory configured - do not alter |
SW1/1 |
Off |
| » |
NPU disabled |
SW1/2 |
On |
|
NPU enabled |
SW1/2 |
Off | |
| » |
Factory configured - do not alter |
SW1/3 |
Off |
| » |
Factory configured - do not alter |
SW1/4 |
Off |
|
DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
256KB |
(9) 4164 |
(9) 4164 |
(4) 4464 |
(2) 4164 |
|
448KB |
(9) 41256 |
(9) 4164 |
(4) 4464 |
(2) 4164 |
|
512KB |
(9) 41256 |
(9) 41256 |
NONE |
NONE |
|
640KB |
(9) 41256 |
(9) 41256 |
(4) 4464 |
(2) 4164 |
|
1MB |
(9) 411000 |
NONE |
NONE |
NONE |
|
DRAM SWITCH CONFIGURATION | ||
|
Size |
SW1/9 |
SW1/10 |
|
256KB |
On |
On |
|
448KB |
On |
Off |
|
512KB |
Off |
On |
|
640KB |
Off |
On |
|
1MB |
Off |
Off |
|
BIOS CONFIGURATION | |
|
Type |
J1 |
|
2764 |
pins 1 & 18, 4 & 15, 6 & 13 closed |
|
27128 |
pins 2 & 17, 3 & 16, 5 & 14, 7 & 12 closed |
|
FLOPPY DRIVE CONFIGURATION | ||
|
Drives installed |
SW1/7 |
SW1/8 |
|
1 |
On |
On |
|
2 |
Off |
On |
|
3 |
On |
Off |
|
4 |
Off |
Off |
|
MONITOR CONFIGURATION | ||
|
Type |
SW1/5 |
SW1/6 |
|
EGA |
On |
On |
|
40 x 25 color |
Off |
On |
|
80 x 25 color |
On |
Off |
|
Monochrome |
Off |
Off |
