IBM CORPORATION
PC 330/350 SERIES (TYPE 6577, 6587)
|
Processor |
Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/200MHz |
|
Chip Set |
Unidentified |
|
Video Chip Set |
Unidentified |
|
Maximum Onboard Memory |
128MB (EDO supported) |
|
Maximum Video Memory |
Unidentified |
|
Cache |
256/512KB |
|
BIOS |
Unidentified |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
Floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), VESA pass through connector, VGA port, riser slot, cache slot, IR connector, USB connectors (2), modem ring connectors (2), LAN wake up connector, on/off switch connector |
|
NPU Options |
None |
|

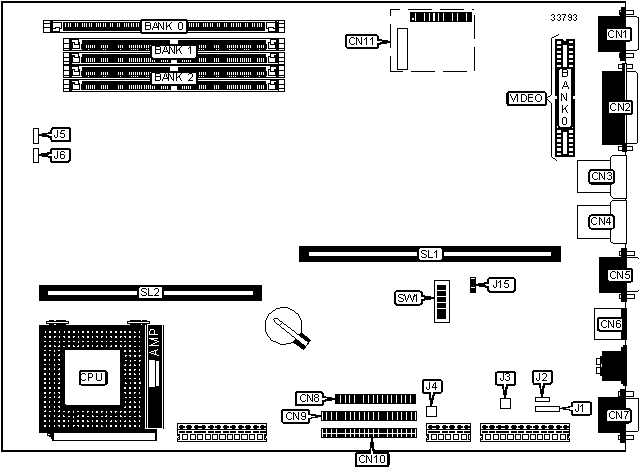

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
VGA port |
CN1 |
VESA pass through connector |
CN11 |
|
Parallel port |
CN2 |
Modem ring connector |
J1 |
|
USB connector |
CN3 |
LAN wake up connector |
J2 |
|
USB connector |
CN4 |
Modem ring connector |
J3 |
|
Serial port 1 |
CN5 |
On/off switch connector |
J4 |
|
PS/2 mouse port |
CN6 |
IDE interface LED |
J5 |
|
IR connector |
CN7 |
Power LED |
J6 |
|
Floppy drive interface |
CN8 |
Riser slot |
SL1 |
|
IDE interface 1 |
CN9 |
Cache slot |
SL2 |
|
IDE interface 2 |
CN10 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
Password enabled |
J15 |
Pins 2 & 3 closed |
|
Password disabled |
J15 |
Pins 1 & 2 closed | |
|
» |
Factory configured - do not alter |
SW1/5 |
Unidentified |
|
» |
Floppy drive write protect disabled |
SW1/6 |
Off |
|
Floppy drive write protect enabled |
SW1/6 |
On | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 1 |
Bank 2 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
Note: Board accepts EDO memory. Board also accepts x 32 SIMMs. | ||
|
DIMM CONFIGURATION | |
|
Size |
Bank 0 |
|
8MB |
(1) 1M x 64 |
|
16MB |
(1) 2M x 64 |
|
32MB |
(1) 4M x 64 |
|
64MB |
(1) 8M x 64 |
|
Note: Board accepts EDO memory. | |
|
CACHE CONFIGURATION | |
|
Size |
SL1 |
|
256KB |
256KB module installed |
|
512KB |
512KB module installed |
|
VIDEO MEMORY CONFIGURATION |
|
Note: The size of the video memory is unidentified. |
|
CPU SPEED SELECTION | ||||||
|
CPU speed |
Clock speed |
Multiplier |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
75MHz |
50MHz |
1.5x |
Off |
Off |
On |
On |
|
90MHz |
60MHz |
1.5x |
Off |
Off |
On |
Off |
|
100MHz |
66MHz |
1.5x |
Off |
Off |
Off |
On |
|
120MHz |
60MHz |
2x |
On |
Off |
On |
Off |
|
133MHz |
66MHz |
2x |
On |
Off |
Off |
On |
|
150MHz |
60MHz |
2.5x |
On |
On |
On |
Off |
|
166MHz |
66MHz |
2.5x |
On |
On |
Off |
On |
|
200MHz |
66MHz |
3x |
Off |
On |
Off |
On |
