IBM CORPORATION
APTIVA 2134/2176 A-1
|
Processor |
Pentium |
|
Processor Speed |
100/120/133/150/166/200MHz |
|
Chip Set |
Unidentified |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
128MB |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB |
|
BIOS |
Unidentified |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
Floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), VESA video feature connector, VGA port, riser slot, cache slot, feature connector, VGA interface, power supply connectors (2) |
|
NPU Options |
None |
|

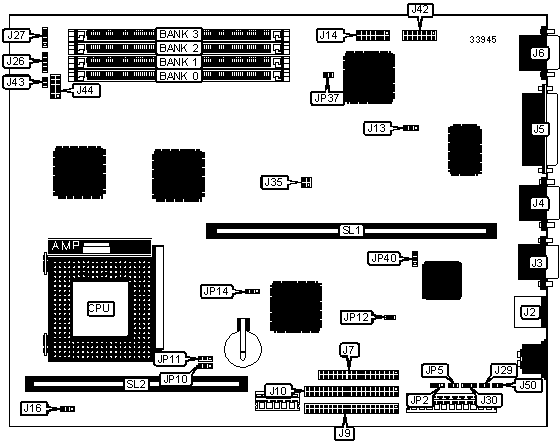

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
PS/2 mouse port |
J2 |
Speaker |
J27 |
|
Serial port 1 |
J3 |
Power supply connector |
J29 |
|
Serial port 2 |
J4 |
Power supply connector |
J30 |
|
Parallel port |
J5 |
VGA interface |
J42 |
|
VGA port |
J6 |
Chassis fan power |
J43 |
|
Floppy drive interface |
J7 |
Feature connector |
J44 |
|
IDE interface 1 |
J9 |
External speaker connector |
J50 |
|
IDE interface 2 |
J10 |
Wake up on ring connector |
JP5 |
|
VESA video feature connector |
J14 |
Riser slot |
SL1 |
|
LED connector |
J26 |
Cache slot |
SL2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
Flash BIOS normal operation |
J13 |
Pins 1 & 2 closed | |
|
Flash BIOS recovery mode |
J13 |
Pins 2 & 3 closed | |
|
» |
Smart energy system enabled |
JP2 |
Pins 2 & 3 closed |
|
Smart energy system disabled |
JP2 |
Pins 1 & 2 closed | |
|
PS/2 mouse enabled |
JP12 |
Pins 1 & 2 closed | |
|
PS/2 mouse disabled |
JP12 |
Pins 2 & 3 closed | |
|
» |
CMOS memory normal operation |
JP14 |
Pins 1 & 2 closed |
|
CMOS memory clear |
JP14 |
Pins 2 & 3 closed | |
|
On board video enabled |
JP37 |
Closed | |
|
On board video disabled |
JP37 |
Open | |
|
PS/2 mouse & keyboard enabled |
JP40 |
Pins 1 & 2 closed | |
|
PS/2 mouse & keyboard disabled |
JP40 |
Pins 2 & 3 closed | |
|
DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
8MB |
(1) 2M x 36 |
None |
None |
None |
|
8MB |
(1) 1M x 36 |
(1) 1M x 36 |
None |
None |
|
8MB |
None |
None |
(1) 1M x 36 |
(1) 1M x 36 |
|
12MB |
(1) 1M x 36 |
None |
(1) 1M x 36 |
(1) 1M x 36 |
|
16MB |
(1) 4M x 36 |
None |
None |
None |
|
16MB |
(1) 2M x 36 |
(1) 2M x 36 |
None |
None |
|
16MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
16MB |
(1) 2M x 36 |
None |
(1) 1M x 36 |
(1) 1M x 36 |
|
16MB |
None |
None |
(1) 2M x 36 |
(1) 2M x 36 |
|
20MB |
(1) 1M x 36 |
None |
(1) 2M x 36 |
(1) 2M x 36 |
|
24MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
24MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
24MB |
(1) 4M x 36 |
None |
(1) 1M x 36 |
(1) 1M x 36 |
|
24MB |
(1) 2M x 36 |
None |
(1) 2M x 36 |
(1) 2M x 36 |
|
DRAM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
32MB |
(1) 8M x 36 |
None |
None |
None |
|
32MB |
(1) 4M x 36 |
(1) 4M x 36 |
None |
None |
|
32MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
32MB |
(1) 4M x 36 |
None |
(1) 2M x 36 |
(1) 2M x 36 |
|
32MB |
None |
None |
(1) 4M x 36 |
(1) 4M x 36 |
|
36MB |
(1) 1M x 36 |
None |
(1) 4M x 36 |
(1) 4M x 36 |
|
40MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
40MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
40MB |
(1) 8M x 36 |
None |
(1) 1M x 36 |
(1) 1M x 36 |
|
40MB |
(1) 2M x 36 |
None |
(1) 4M x 36 |
(1) 4M x 36 |
|
48MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
48MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
48MB |
(1) 8M x 36 |
None |
(1) 2M x 36 |
(1) 2M x 36 |
|
48MB |
(1) 4M x 36 |
None |
(1) 4M x 36 |
(1) 4M x 36 |
|
64MB |
(1) 8M x 36 |
(1) 8M x 36 |
None |
None |
|
64MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
64MB |
(1) 8M x 36 |
None |
(1) 4M x 36 |
(1) 4M x 36 |
|
64MB |
None |
None |
(1) 8M x 36 |
(1) 8M x 36 |
|
68MB |
(1) 1M x 36 |
None |
(1) 8M x 36 |
(1) 8M x 36 |
|
72MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
72MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
72MB |
(1) 2M x 36 |
None |
(1) 8M x 36 |
(1) 8M x 36 |
|
80MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
80MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
80MB |
(1) 4M x 36 |
None |
(1) 8M x 36 |
(1) 8M x 36 |
|
96MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
96MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
96MB |
(1) 8M x 36 |
None |
(1) 8M x 36 |
(1) 8M x 36 |
|
128MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
CACHE CONFIGURATION | |
|
Size |
SL1 |
|
256KB |
256KB module installed |
|
512KB |
512KB module installed |
|
CACHE JUMPER CONFIGURATION | |
|
Size |
J16 |
|
256KB |
Pins 2 & 3 closed |
|
512KB |
Pins 1 & 2 closed |
|
CPU SPEED SELECTION | |
|
CPU clock speed |
JP35 |
|
50MHz |
Pins 1 & 2 closed |
|
55MHz |
Open |
|
60MHz |
Pins 3 & 4 closed |
|
66MHz |
Pins 1 & 2, 3 & 4 closed |
|
CPU MULTIPLIER SELECTION | |||
|
Multiplier |
Clock speed |
JP10 |
JP11 |
|
1/3 |
50MHz |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
2/5 |
60MHz |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
1/2 |
66MHz |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
2/3 |
60MHz |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
