LANNER ELECTRONICS, INC.
AP-4100AA
|
Device Type |
Mainboard |
|
Processor |
80486SX/ODP486/80486DX/CX486DX2/AM486DX2/AM486DE2/ 80486DX2/CX486DX4/AM486DX4/80486DX4/P24T/CX 5X86/ AM 5X86 |
|
Processor Speed |
25/33/40/50(internal)/50/66(internal)/80(internal)/100(internal)/ 120(internal)/150(internal/160(internal)MHz |
|
Chip Set |
ALI |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
128MB |
|
Maximum Video Memory |
None |
|
Cache |
64/128/256KB |
|
BIOS |
AMI |
|
Dimensions |
185mm x 122mm |
|
I/O Options |
Floppy drive interface, IDE interface, parallel port, serial ports (2), PC/104 connectors (2) |
|
NPU Options |
None |
|

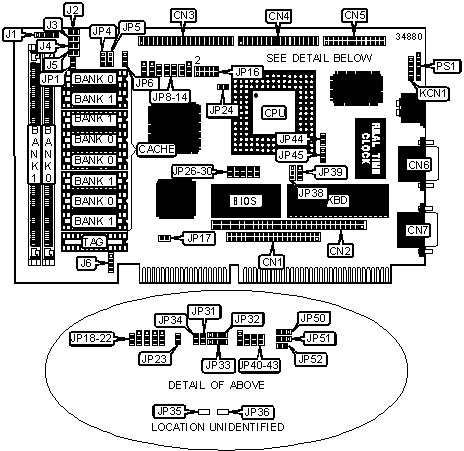

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
PC/104 connector (8-bit) |
CN1 |
IDE interface LED |
J2 |
|
PC/104 connector (16-bit) |
CN2 |
Turbo LED |
J3 |
|
IDE interface |
CN3 |
Turbo switch |
J4 |
|
Floppy drive interface |
CN4 |
Reset switch |
J5 |
|
Parallel port |
CN5 |
Speaker |
J6 |
|
Serial port 1 |
CN6 |
Auxiliary keyboard connector |
KCN1 |
|
Serial port 2 |
CN7 |
Power connector |
PS1 |
|
Power LED & keylock |
J1 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
Serial port 1 COM select COM1 |
JP8 |
Pins 1 & 2 closed |
|
Serial port 1 COM select COM3 |
JP8 |
Pins 2 & 3 closed | |
|
» |
Factory configured - do not alter |
JP10 |
Open |
|
» |
Serial port 2 COM select COM2 |
JP14 |
Pins 1 & 2 closed |
|
Serial port 2 COM select COM4 |
JP14 |
Pins 2 & 3 closed | |
|
IDE interface enabled |
JP18 |
Open | |
|
IDE interface disabled |
JP18 |
Closed | |
|
» |
Factory configured - do not alter |
JP20 |
Pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
JP31 |
Closed |
|
» |
Factory configured - do not alter |
JP34 |
Closed |
|
» |
Factory configured - do not alter |
JP35 |
Open |
|
» |
Power good from board |
JP36 |
Pins 1 & 2 closed |
|
Power good from power supply |
JP36 |
Pins 2 & 3 closed | |
|
» |
Factory configured - do not alter |
JP41 |
Closed |
|
Floppy drive interface enabled |
JP42 |
Open | |
|
Floppy drive interface disabled |
JP42 |
Closed | |
|
Serial port 1 enabled |
JP43 |
Open | |
|
Serial port 1 disabled |
JP43 |
Closed | |
|
Serial port 2 enabled |
JP52 |
Open | |
|
Serial port 2 disabled |
JP52 |
Closed | |
|
SIMM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
1MB |
(1) 256K x 36 |
None |
|
2MB |
(1) 512K x 36 |
None |
|
2MB |
(1) 256K x 36 |
(1) 256K x 36 |
|
4MB |
(1) 1M x 36 |
None |
|
SIMM CONFIGURATION (CON’T) | ||
|
Size |
Bank 0 |
Bank 1 |
|
4MB |
(1) 512K x 36 |
(1) 512K x 36 |
|
5MB |
(1) 1M x 36 |
(1) 256K x 36 |
|
6MB |
(1) 1M x 36 |
(1) 512K x 36 |
|
8MB |
(1) 2M x 36 |
None |
|
8MB |
(1) 1M x 36 |
(1) 1M x 36 |
|
9MB |
(1) 2M x 36 |
(1) 256K x 36 |
|
10MB |
(1) 2M x 36 |
(1) 512K x 36 |
|
12MB |
(1) 2M x 36 |
(1) 1M x 36 |
|
16MB |
(1) 4M x 36 |
None |
|
16MB |
(1) 2M x 36 |
(1) 2M x 36 |
|
17MB |
(1) 4M x 36 |
(1) 256K x 36 |
|
18MB |
(1) 4M x 36 |
(1) 512K x 36 |
|
20MB |
(1) 4M x 36 |
(1) 1M x 36 |
|
24MB |
(1) 4M x 36 |
(1) 2M x 36 |
|
32MB |
(1) 8M x 36 |
None |
|
32MB |
(1) 4M x 36 |
(1) 4M x 36 |
|
33MB |
(1) 8M x 36 |
(1) 256K x 36 |
|
34MB |
(1) 8M x 36 |
(1) 512K x 36 |
|
36MB |
(1) 8M x 36 |
(1) 1M x 36 |
|
40MB |
(1) 8M x 36 |
(1) 2M x 36 |
|
48MB |
(1) 8M x 36 |
(1) 4M x 36 |
|
64MB |
(1) 8M x 36 |
(1) 8M x 36 |
|
64MB |
(1) 16M x 36 |
None |
|
65MB |
(1) 16M x 36 |
(1) 256K x 36 |
|
66MB |
(1) 16M x 36 |
(1) 512K x 36 |
|
68MB |
(1) 16M x 36 |
(1) 1M x 36 |
|
72MB |
(1) 16M x 36 |
(1) 2M x 36 |
|
80MB |
(1) 16M x 36 |
(1) 4M x 36 |
|
96MB |
(1) 16M x 36 |
(1) 8M x 36 |
|
128MB |
(1) 16M x 36 |
(1) 16M x 36 |
|
CACHE CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
TAG |
|
64KB |
(4) 8K x 8 |
(4) 8K x 8 |
Unidentified |
|
128KB |
(4) 32K x 8 |
None |
Unidentified |
|
256KB |
(4) 32K x 8 |
(4) 32K x 8 |
Unidentified |
|
CACHE JUMPER CONFIGURATION | ||||
|
Size |
JP1 |
JP4 |
JP5 |
JP17 |
|
64KB |
Open |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
Open |
|
128KB |
Closed |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
Open |
|
256KB |
Closed |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
Closed |
|
CPU SPEED SELECTION | |||||
|
Speed |
JP6 |
JP9 |
JP11 |
JP12 |
JP13 |
|
25MHz |
1 & 2 |
1 & 2 |
Open |
Open |
Closed |
|
33MHz |
1 & 2 |
1 & 2 |
Closed |
Open |
Closed |
|
40MHz |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
50iMHz |
1 & 2 |
1 & 2 |
Open |
Open |
Closed |
|
50MHz |
2 & 3 |
2 & 3 |
Open |
Open |
Closed |
|
66iMHz |
1 & 2 |
1 & 2 |
Closed |
Open |
Closed |
|
80iMHz |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
100iMHz |
1 & 2 |
1 & 2 |
Closed |
Open |
Closed |
|
120iMHz |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
133iMHz |
1 & 2 |
1 & 2 |
Closed |
Open |
Closed |
|
150iMHz |
2 & 3 |
2 & 3 |
Open |
Open |
Closed |
|
160iMHz |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
Note: Pins designated should be in the closed position. | |||||
|
CPU TYPE SELECTION | ||||||
|
Type |
JP19 |
JP21 |
JP22 |
JP23 |
JP24 |
JP30 |
|
80486SX |
Open |
2 & 3 |
Open |
Open |
Open |
Open |
|
ODP486 |
Open |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
80486DX |
Open |
2 & 3 |
Open |
Open |
Open |
Open |
|
CX 486DX2 |
Open |
2 & 3 |
1 & 2 |
Closed |
Closed |
Open |
|
AM486DX2 |
1 & 2 |
2 & 3 |
Open |
Open |
Open |
Open |
|
AM486DE2 |
1 & 2 |
2 & 3 |
Open |
Open |
Open |
Open |
|
AM486DX2 SV8B |
2 & 3 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
80486DX2 |
Open |
2 & 3 |
Open |
Open |
Open |
Open |
|
CX 486DX4 |
Open |
2 & 3 |
1 & 2 |
Closed |
Closed |
Open |
|
AM486DX4 NV8T |
Open |
2 & 3 |
Open |
Open |
Open |
Open |
|
AM486DX4 SV8B |
2 & 3 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
80486DX4 |
2 & 3 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
P24T |
Open |
1 & 2 |
Open |
Open |
Open |
Closed |
|
CX 5X86 |
Open |
2 & 3 |
2 & 3 |
Open |
Closed |
Open |
|
AM 5X86 |
2 & 3 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
Note: Pins designated should be in the closed position. | ||||||
|
CPU TYPE SELECTION (CON’T) | |||||
|
Type |
JP32 |
JP33 |
JP40 |
JP44 |
JP45 |
|
80486SX |
Open |
2 & 3 |
Open |
Open |
Open |
|
ODP486 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
1 & 2 |
Closed |
Open |
|
80486DX |
Open |
1 & 2, 3 & 4 |
2 & 3 |
Open |
Open |
|
CX 486DX2 |
2 & 3 |
1 & 2, 3 & 4 |
2 & 3 |
Open |
1 & 2 |
|
AM486DX2 |
Open |
1 & 2, 3 & 4 |
2 & 3 |
Open |
Open |
|
AM486DE2 |
Open |
1 & 2, 3 & 4 |
2 & 3 |
Open |
Open |
|
AM486DX2 SV8B |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
2 & 3 |
Closed |
2 & 3 |
|
80486DX2 |
Open |
1 & 2, 3 & 4 |
2 & 3 |
Open |
Open |
|
CX 486DX4 |
2 & 3 |
1 & 2, 3 & 4 |
2 & 3 |
Open |
1 & 2 |
|
AM486DX4 NV8T |
Open |
1 & 2, 3 & 4 |
2 & 3 |
Open |
Open |
|
AM486DX4 SV8B |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
2 & 3 |
Closed |
2 & 3 |
|
80486DX4 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
2 & 3 |
Closed |
Open |
|
P24T |
1 & 2 |
1 & 2, 3 & 4 |
1 & 2 |
Closed |
Open |
|
CX 5X86 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
2 & 3 |
Closed |
Open |
|
AM 5X86 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
2 & 3 |
Closed |
2 & 3 |
|
Note: Pins designated should be in the closed position. | |||||
|
PARALLEL PORT SELECTION | |||
|
Setting |
JP50 |
JP51 | |
|
Disabled |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
| » |
SPP |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
EPP |
Pins 1 & 2 closed |
Pins 2 & 3 closed | |
|
ECP |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
SERIAL PORT 2 INTERRUPT SELECTION | |
|
IRQ |
JP16 |
|
3 |
Pins 3 & 4 closed |
|
10 |
Pins 5 & 6 closed |
|
11 |
Pins 6 & 8 closed |
|
12 |
Pins 9 & 10 closed |
|
SERIAL PORT 1 INTERRUPT SELECTION | |
|
IRQ |
JP16 |
|
4 |
Pins 1 & 2 closed |
|
10 |
Pins 5 & 7 closed |
|
11 |
Pins 7 & 8 closed |
|
12 |
Pins 7 & 9 closed |
|
WATCHDOG TIMER SELECTION | ||||
|
Time out |
JP26 |
JP27 |
JP28 |
JP29 |
|
.5 sec |
Closed |
Open |
Open |
Open |
|
1 sec |
Open |
Closed |
Open |
Open |
|
2 sec |
Open |
Open |
Closed |
Open |
|
4 sec |
Open |
Open |
Open |
Closed |
|
WATCHDOG TIMER FUNCTION SELECTION | ||
|
Setting |
JP38 | |
| » |
Active by reset |
Pins 1 & 2 closed |
|
Active by NMI |
Pins 2 & 3 closed | |
|
Disabled |
Open | |
