MICRO-STAR INTERNATIONAL CO., LTD.
MS-5122
|
Processor |
Pentium |
|
Processor Speed |
75/90/100/120/133MHz |
|
Chip Set |
SIS |
|
Max. Onboard DRAM |
512MB |
|
Cache |
256KB |
|
BIOS |
AMI/Award |
|
Dimensions |
260mm x 220mm |
|
I/O Options |
PS/2 mouse port, PS/2 mouse connector, parallel port, serial ports (2), IDE interfaces (2), floppy drive interface, green PC connector, 32-bit PCI slots (3) |
|
NPU Options |
None |
|

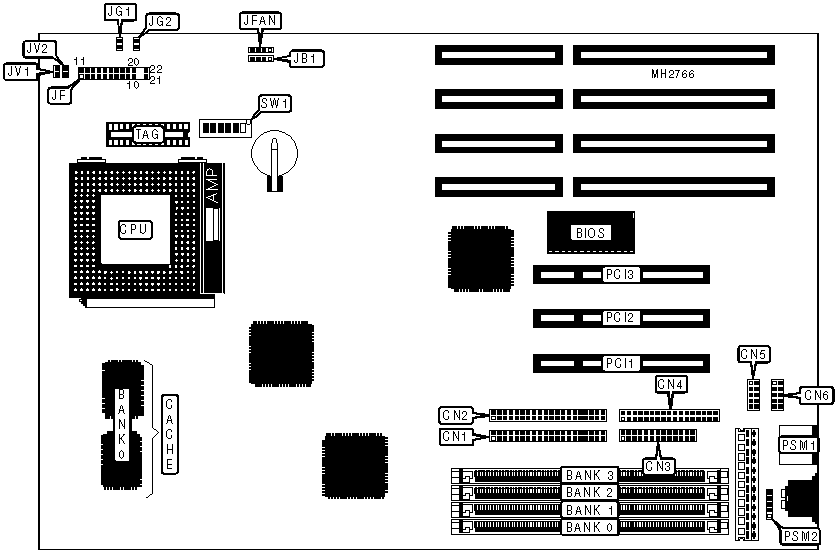

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
IDE interface (primary) |
CN1 |
Turbo LED |
JF pins 12 & 13 |
|
IDE interface (secondary) |
CN2 |
Turbo switch |
JF pins 15 - 17 |
|
Parallel port |
CN3 |
Reset switch |
JF pins 19 & 20 |
|
Floppy drive interface |
CN4 |
IDE interface LED |
JF pins 21 & 22 |
|
Serial port 2 |
CN5 |
Green PC connector |
JG1 |
|
Serial port 1 |
CN6 |
Green PC LED |
JG2 |
|
External battery |
JB1 |
32-bit PCI slots |
PCI1 - PCI3 |
|
Chassis fan power |
JFAN |
PS/2 mouse port |
PSM1 |
|
Power LED & keylock |
JF pins 1 - 5 |
PS/2 mouse connector |
PSM2 |
|
Speaker |
JF pins 7 - 10 | ||
|
DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
4MB |
(1) 1M x 36 |
NONE |
NONE |
NONE |
|
4MB |
NONE |
NONE |
(1) 1M x 36 |
NONE |
|
8MB |
(1) 2M x 36 |
NONE |
NONE |
NONE |
|
8MB |
NONE |
NONE |
(1) 2M x 36 |
NONE |
|
8MB |
(1) 1M x 36 |
(1) 1M x 36 |
NONE |
NONE |
|
8MB |
NONE |
NONE |
(1) 1M x 36 |
(1) 1M x 36 |
|
16MB |
(1) 4M x 36 |
NONE |
NONE |
NONE |
|
16MB |
NONE |
NONE |
(1) 4M x 36 |
NONE |
|
16MB |
(1) 2M x 36 |
(1) 2M x 36 |
NONE |
NONE |
|
16MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
16MB |
NONE |
NONE |
(1) 2M x 36 |
(1) 2M x 36 |
|
24MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
24MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
32MB |
(1) 8M x 36 |
NONE |
NONE |
NONE |
|
32MB |
NONE |
NONE |
(1) 8M x 36 |
NONE |
|
32MB |
(1) 4M x 36 |
(1) 4M x 36 |
NONE |
NONE |
|
32MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
32MB |
NONE |
NONE |
(1) 4M x 36 |
(1) 4M x 36 |
|
40MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
40MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
48MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
48MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
64MB |
(1) 16M x 36 |
NONE |
NONE |
NONE |
|
64MB |
NONE |
NONE |
(1) 16M x 36 |
NONE |
|
64MB |
(1) 8M x 36 |
(1) 8M x 36 |
NONE |
NONE |
|
64MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
64MB |
NONE |
NONE |
(1) 8M x 36 |
(1) 8M x 36 |
|
72MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
72MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
80MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
80MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
96MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
96MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
128MB |
(1) 32M x 36 |
NONE |
NONE |
NONE |
|
128MB |
NONE |
NONE |
(1) 32M x 36 |
NONE |
|
128MB |
(1) 16M x 36 |
(1) 16M x 36 |
NONE |
NONE |
|
128MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
128MB |
NONE |
NONE |
(1) 16M x 36 |
(1) 16M x 36 |
|
136MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
136MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
144MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
144MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
160MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
160MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
DRAM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
188MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
192MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
192MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
256MB |
(1) 32M x 36 |
(1) 32M x 36 |
NONE |
NONE |
|
256MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
256MB |
NONE |
NONE |
(1) 32M x 36 |
(1) 32M x 36 |
|
262MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
264MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
272MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
272MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
288MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
320MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
320MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
384MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
384MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
512MB |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
(1) 32M x 36 |
|
CACHE CONFIGURATION |
|
Note: Cache is factory installed and not configurable. |
|
CPU SPEED CONFIGURATION | ||||||
|
Speed |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
75MHz |
Off |
Off |
Off |
Off |
Off |
On |
|
90MHz |
Off |
Off |
Off |
On |
Off |
On |
|
100MHz |
Off |
Off |
Off |
On |
On |
On |
|
120MHz |
Off |
On |
Off |
On |
Off |
On |
|
133MHz |
Off |
On |
Off |
On |
On |
On |
|
CPU VOLTAGE CONFIGURATION | ||
|
Voltage |
JV1 |
JV2 |
|
3.38v |
Closed |
Closed |
|
3.52v |
Open |
Closed |
