MORSE TECHNOLOGIES, INC.
KP 286 12MHZ
|
Processor |
80286 |
|
Processor Speed |
12MHz |
|
Chip Set |
Unidentified |
|
Max. Onboard DRAM |
16MB |
|
Cache |
None |
|
BIOS |
AMI |
|
Dimensions |
331mm x 220mm |
|
I/O Options |
None |
|
NPU Options |
80287 |
|

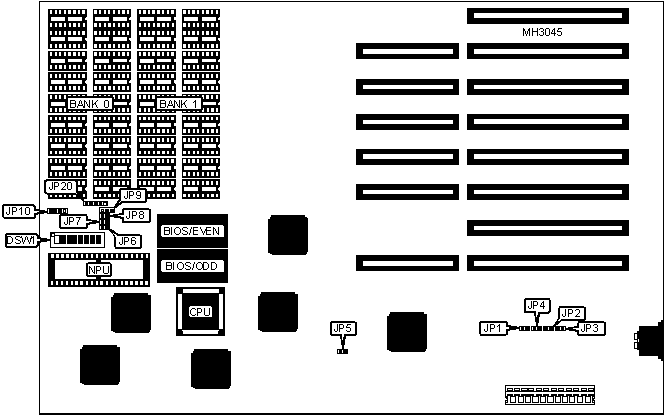

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Reset switch |
JP6 |
Speaker |
JP10 |
|
Turbo switch |
JP7 |
Power LED & keylock |
JP20 |
|
Turbo LED |
JP8 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper/Switch |
Position | |
|
» |
System speed select normal |
DSW1/1 |
Off |
|
System speed select turbo |
DSW1/1 |
On | |
|
» |
Monitor type select monochrome |
DSW1/2 |
Off |
|
Monitor type select color |
DSW1/2 |
On | |
|
» |
Factory configured - do not alter |
DSW1/3 |
On |
|
» |
EMS port address o98h |
DSW1/4 |
Off |
|
EMS port address 0E8h |
DSW1/4 |
On | |
|
» |
PROM type select 27256 |
DSW1/5 |
Off |
|
PROM type select 27128 |
DSW1/5 |
On | |
|
» |
Turbo mode hardware setting enabled |
JP9 |
pins 2 & 3 closed |
|
Turbo mode software setting enabled |
JP9 |
pins 1 & 2 closed | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
512KB |
(18) 41256 |
NONE |
|
640KB |
(18) 41256 |
(18) 4164 |
|
1MB |
(18) 41256 |
(18) 41256 |
|
2MB |
(18) 411000 |
NONE |
|
4MB |
(18) 411000 |
(18) 411000 |
|
DRAM JUMPER CONFIGURATION | |||
|
Size |
DSW1/6 |
DSW1/7 |
DSW1/8 |
|
512KB |
On |
On |
On |
|
640KB |
On |
On |
Off |
|
1MB |
On |
Off |
On |
|
2MB |
Off |
On |
On |
|
4MB |
Off |
Off |
Off |
|
KEYBOARD BIOS CONFIGURATION (8742) | |||||
|
» Setting |
JP1 |
JP2 |
JP3 |
JP4 | |
| » |
Pin #30 |
Open |
Open |
Open |
Closed |
| » |
Pin #32 |
Closed |
Open |
Open |
Open |
| » |
Pin #27 |
Open |
Closed |
Open |
Open |
| » |
Pin #23 |
Open |
Open |
Closed |
Open |
|
VESA WAIT STATE CONFIGURATION | |
|
Wait states |
JP5 |
|
0 wait states |
Open |
|
1 wait state |
Closed |
