OCEAN INFORMATION SYSTEMS, INC.
HIPPO 12 486
|
Processor |
CX486S/80486SX/SL80486SX/CX486D/UMCU5S/AM486DXL/ 80486DX/SL80486DX/UMCU5DS/AM486DX2/(SL)AM486DX2/ 80486DX2/SL80486DX2/AM486DX4/(SL)AM486DX4/80486DX4/P24D/P24T |
|
Processor Speed |
25/33/40/50(internal)/50/66(internal)/80(internal)/100(internal)MHz |
|
Chip Set |
Unidentified |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
256MB |
|
Maximum Video Memory |
None |
|
Cache |
128/256/512KB |
|
BIOS |
Unidentified |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit VESA local bus slots (2), 32-bit PCI slots (3), floppy drive interface, game interface, IDE interfaces (2), parallel port, serial ports (2) |
|
NPU Options |
None |
|

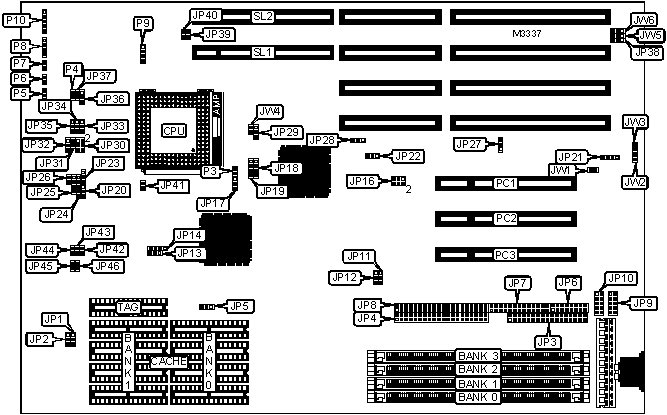

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Floppy drive interface |
JP3 |
Turbo switch |
P5 |
|
IDE interface 2 |
JP4 |
Turbo LED |
P6 |
|
Game interface |
JP6 |
Reset switch |
P7 |
|
Parallel port |
JP7 |
Speaker |
P8 |
|
IDE interface 1 |
JP8 |
IDE interface LED |
P9 |
|
Serial port 1 |
JP9 |
Power LED & keylock |
P10 |
|
Serial port 2 |
JP10 |
32-bit PCI slots |
PC1 - PC3 |
|
External battery |
JP21 |
32-bit VESA local bus slots |
SL1 & SL2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
|
IDE interface enabled |
JP11 |
Pins 1 & 2 closed | |
|
IDE interface disabled |
JP11 |
Pins 2 & 3 closed | |
|
» |
Factory configured - do not alter |
JP12 |
Pins 2 & 3 closed |
|
» |
Factory configured - do not alter |
JP13 |
Pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
JP17 |
Pins 1 & 2 closed |
|
CMOS memory normal operation |
JP21 |
Pins 2 & 3 closed | |
|
CMOS memory clear |
JP21 |
Pins 3 & 4 closed | |
|
Battery type select external |
JP21 |
Closed | |
|
» |
Factory configured - do not alter |
JP22 |
Pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
JP23 |
Pins 2 & 3 closed |
|
» |
Factory configured - do not alter |
JP27 |
Pins 2 & 3 closed |
|
» |
Factory configured - do not alter |
JP28 |
Open |
|
» |
Factory configured - do not alter |
JP29 |
Open |
|
» |
Factory configured - do not alter |
JP38 |
Pins 2 & 3 closed |
|
» |
Factory configured - do not alter |
JW1 |
Closed |
|
» |
Factory configured - do not alter |
JW2 |
Open |
|
» |
Factory configured - do not alter |
JW3 |
Open |
|
» |
Factory configured - do not alter |
JW4 |
Closed |
|
» |
Factory configured - do not alter |
JW5 |
Pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
JW6 |
Pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
P3 |
Open |
|
Jumper information unavailable |
P4 |
N/A | |
|
DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
4MB |
(1) 1M x 36 |
None |
None |
None |
|
8MB |
(1) 2M x 36 |
None |
None |
None |
|
8MB |
(1) 1M x 36 |
(1) 1M x 36 |
None |
None |
|
12MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
None |
|
12MB |
(1) 1M x 36 |
None |
(1) 2M x 36 |
None |
|
16MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
16MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 2M x 36 |
None |
|
16MB |
(1) 2M x 36 |
(1) 2M x 36 |
None |
None |
|
16MB |
(1) 4M x 36 |
None |
None |
None |
|
20MB |
(1) 1M x 36 |
None |
(1) 4M x 36 |
None |
|
20MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 1M x 36 |
None |
|
24MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 4M x 36 |
None |
|
24MB |
(1) 2M x 36 |
None |
(1) 4M x 36 |
None |
|
24MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
None |
|
32MB |
(1) 4M x 36 |
(1) 4M x 36 |
None |
None |
|
32MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
36MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 1M x 36 |
None |
|
40MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 2M x 36 |
None |
|
40MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
48MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
None |
|
48MB |
(1) 8M x 36 |
None |
(1) 4M x 36 |
None |
|
52MB |
(1) 1M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
52MB |
(1) 1M x 36 |
(1) 4M x 36 |
(1) 8M x 36 |
None |
|
64MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
64MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 8M x 36 |
None |
|
64MB |
(1) 8M x 36 |
(1) 8M x 36 |
None |
None |
|
80MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 4M x 36 |
None |
|
96MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 16M x 36 |
None |
|
96MB |
(1) 8M x 36 |
None |
(1) 16M x 36 |
None |
|
112MB |
(1) 4M x 36 |
(1) 8M x 36 |
(1) 16M x 36 |
None |
|
128MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
160MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 8M x 36 |
None |
|
256MB |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
(1) 16M x 36 |
|
Note: Board also accepts x 32 SIMMs. | ||||
|
CACHE CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
TAG |
|
128KB |
(4) 32K x 8 |
None |
(1) 32K x 8 |
|
256KB (A) |
(4) 32K x 8 |
(4) 32K x 8 |
(1) 32K x 8 |
|
256KB (B) |
(4) 64K x 8 |
None |
(1) 32K x 8 |
|
512KB |
(4) 128K x 8 |
None |
(1) 32K x 8 |
|
CACHE JUMPER CONFIGURATION | ||
|
Size |
JP5 |
JP14 |
|
128KB |
Pins 2 & 3 closed |
Open |
|
256KB (A) |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
256KB (B) |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
512KB |
Pins 2 & 3 closed |
Pins 1 & 2, 3 & 4 closed |
|
CPU SPEED SELECTION | |
|
Speed |
JP16 |
|
25MHz |
Pins 5 & 6 closed |
|
33MHz |
Pins 1 & 2, 3 & 4, 5 & 6 closed |
|
40MHz |
Pins 3 & 4, 5 & 6 closed |
|
50iMHz |
Pins 5 & 6 closed |
|
50MHz |
Pins 1 & 2 closed |
|
66iMHz |
Pins 1 & 2, 3 & 4, 5 & 6 closed |
|
80iMHz |
Pins 3 & 4, 5 & 6 closed |
|
100iMHz |
Pins 1 & 2, 3 & 4, 5 & 6 closed |
|
CPU TYPE SELECTION | |||||
|
Type |
JP1 |
JP2 |
JP18 |
JP19 |
JP20 |
|
CX486S |
2 & 3 |
1 & 2 |
2 & 3 |
Open |
Open |
|
80486SX |
1 & 2 |
1 & 2 |
2 & 3 |
Open |
Open |
|
SL80486SX |
1 & 2 |
1 & 2 |
2 & 3 |
Open |
Open |
|
CX486D |
2 & 3 |
1 & 2 |
1 & 2, 3 & 4 |
3 & 4 |
Open |
|
UMC U5S |
1 & 2 |
2 & 3 |
2 & 3 |
1 & 2, 3 & 4 |
Open |
|
AM486DXL |
1 & 2 |
2 & 3 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
Open |
|
80486DX |
1 & 2 |
1 & 2 |
1 & 2, 3 & 4 |
3 & 4 |
Open |
|
SL80486DX |
1 & 2 |
1 & 2 |
1 & 2, 3 & 4 |
3 & 4 |
Open |
|
UMC U5DS |
1 & 2 |
2 & 3 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
Open |
|
AM486DX2 |
1 & 2 |
2 & 3 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
1 & 2 |
|
(SL)AM486DX2 |
1 & 2 |
1 & 2 |
1 & 2, 3 & 4 |
3 & 4 |
Open |
|
80486DX2 |
1 & 2 |
1 & 2 |
1 & 2, 3 & 4 |
3 & 4 |
Open |
|
SL80486DX2 |
1 & 2 |
1 & 2 |
1 & 2, 3 & 4 |
3 & 4 |
Open |
|
AM486DX4 |
1 & 2 |
2 & 3 |
1 & 2, 3 & 4 |
1 & 2, 3 & 4 |
Open |
|
(SL)AM486DX4 |
1 & 2 |
1 & 2 |
1 & 2, 3 & 4 |
3 & 4 |
Open |
|
80486DX4 |
1 & 2 |
1 & 2 |
1 & 2, 3 & 4 |
3 & 4 |
Open |
|
P24D |
1 & 2 |
1 & 2 |
1 & 2, 3 & 4 |
3 & 4 |
2 & 3 |
|
P24T |
1 & 2 |
1 & 2 |
1 & 2, 3 & 4 |
2 & 3 |
Open |
|
Note: Pins designated should be in the closed position. | |||||
|
CPU TYPE SELECTION (CON’T) | |||||
|
Type |
JP24 |
JP25 |
JP26 |
JP30 |
JP31 |
|
CX486S |
1 & 2, 3 & 4 |
2 & 3 |
Open |
3 & 4 |
Open |
|
80486SX |
Open |
Open |
Open |
1 & 2 |
Open |
|
SL80486SX |
2 & 3, 4 & 5 |
Open |
Open |
3 & 4 |
Open |
|
CX486D |
1 & 2, 3 & 4 |
2 & 3 |
Open |
3 & 4 |
Open |
|
UMC U5S |
Open |
3 & 4 |
Open |
1 & 2 |
Open |
|
AM486DXL |
Open |
3 & 4 |
Open |
1 & 2 |
Open |
|
80486DX |
Open |
Open |
Open |
1 & 2 |
Open |
|
SL80486DX |
2 & 3, 4 & 5 |
Open |
Open |
3 & 4 |
Open |
|
UMC U5DS |
Open |
3 & 4 |
Open |
1 & 2 |
Open |
|
AM486DX2 |
Open |
3 & 4 |
Open |
1 & 2 |
Open |
|
(SL)AM486DX2 |
2 & 3, 4 & 5 |
Open |
Open |
3 & 4 |
Open |
|
80486DX2 |
Open |
Open |
Open |
1 & 2 |
Open |
|
SL80486DX2 |
2 & 3, 4 & 5 |
Open |
Open |
3 & 4 |
Open |
|
AM486DX4 |
Open |
3 & 4 |
Open |
1 & 2 |
Open |
|
(SL)AM486DX4 |
2 & 3, 4 & 5 |
Open |
Open |
3 & 4 |
Open |
|
80486DX4 |
2 & 3, 4 & 5 |
Open |
Open |
3 & 4 |
Open |
|
P24D |
2 & 3, 4 & 5 |
Open |
1 & 2 |
3 & 4 |
1 & 2 |
|
P24T |
2 & 3, 4 & 5 |
1 & 2 |
Open |
3 & 4, 5 & 6 |
Open |
|
Note: Pins designated should be in the closed position. | |||||
|
CPU TYPE SELECTION (CON’T) | |||||
|
Type |
JP32 |
JP34 |
JP35 |
JP36 |
JP37 |
|
CX486S |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
Open |
|
80486SX |
Open |
Open |
Open |
Open |
Open |
|
SL80486SX |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
CX486D |
2 & 3 |
1 & 2 |
2 & 3 |
1 & 2 |
Open |
|
UMC U5S |
1 & 2 |
Open |
Open |
Open |
Open |
|
AM486DXL |
1 & 2 |
Open |
Open |
Open |
Open |
|
80486DX |
Open |
Open |
Open |
Open |
Open |
|
SL80486DX |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
UMC U5DS |
1 & 2 |
Open |
Open |
Open |
Open |
|
AM486DX2 |
1 & 2 |
Open |
Open |
Open |
Open |
|
(SL)AM486DX2 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
80486DX2 |
Open |
Open |
Open |
Open |
Open |
|
SL80486DX2 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
AM486DX4 |
1 & 2 |
Open |
Open |
Open |
Open |
|
(SL)AM486DX4 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
80486DX4 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
P24D |
2 & 3 |
2 & 3 |
Open |
Open |
1 & 2 |
|
P24T |
2 & 3 |
2 & 3 |
1 & 2 |
2 & 3 |
Open |
|
Note: Pins designated should be in the closed position. | |||||
|
CPU MULTIPLIER SELECTION (DX4 ONLY) | |
|
Multiplier |
JP33 |
|
2x |
Pins 2 & 3 closed |
|
2.5x |
Pins 1 & 2 closed |
|
3x |
Open |
|
CPU VOLTAGE SELECTION | ||||||
|
Voltage |
JP41 |
JP42 |
JP43 |
JP44 |
JP45 |
JP46 |
|
3.45v/5v (auto) |
Open |
Open |
Open |
Open |
Closed |
Open |
|
3.3v (fixed) |
Closed |
Open |
Open |
Open |
Open |
Open |
|
3.45v (fixed) |
Open |
Open |
Open |
Open |
Open |
Open |
|
3.6v (fixed) |
Open |
Closed |
Open |
Open |
Open |
Open |
|
3.8v (fixed) |
Open |
Open |
Closed |
Open |
Open |
Open |
|
4v (fixed) |
Open |
Open |
Open |
Closed |
Open |
Open |
|
5v (fixed) |
Open |
Open |
Open |
Open |
Open |
Closed |
|
VL BUS WAIT STATE SELECTION | |
|
Setting |
JP40 |
|
0 |
Open |
|
1 |
Closed |
|
VL-BUS SPEED SELECTION | |
|
Setting |
JP39 |
|
<= 33MHz |
Open |
|
>33 MHz |
Closed |
