MICRONICS COMPUTERS, INC.
M4P
|
Processor |
80486SX/80486DX/80486DX2 |
|
Processor Speed |
25/33/50(internal)/66(internal)MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
128MB |
|
Maximum Video Memory |
None |
|
Cache |
128/256KB |
|
BIOS |
Unidentified |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit PCI slots (3), floppy drive interface, IDE interface, parallel port, serial ports (2) |
|
NPU Options |
None |
|

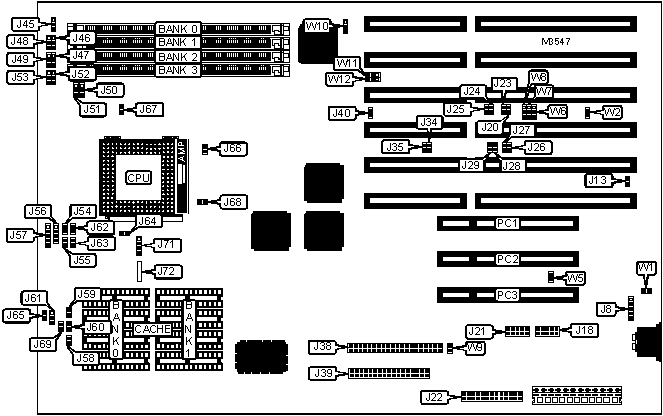

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Auxiliary keyboard connector |
J8 |
Reset switch |
J55 |
|
Serial port 1 |
J18 |
Speaker |
J56 |
|
Serial port 2 |
J21 |
Power LED & keylock |
J57 |
|
Parallel port |
J22 |
Turbo LED |
J62 |
|
IDE interface |
J38 |
Turbo switch |
J63 |
|
Floppy drive interface |
J39 |
32-bit PCI slots |
PC1 - PC3 |
|
IDE interface LED |
J54 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
IRQ5 used by PCI |
J27 |
Closed | |
|
IRQ5 available for ISA peripheral |
J27 |
Open | |
|
IRQ11 used by PCI |
J28 |
Closed | |
|
IRQ11 available for ISA peripheral |
J28 |
Open | |
|
IRQ15 used by PCI |
J29 |
Closed | |
|
IRQ15 available for ISA peripheral |
J29 |
Open | |
|
PS/2 mouse enabled |
J34 |
Closed | |
|
PS/2 mouse disabled |
J34 |
Open | |
|
» |
Factory configured - do not alter |
J46 |
Pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
J47 |
Pins 2 & 3 closed |
|
» |
Factory configured - do not alter |
J48 |
Pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
J49 |
Pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
J50 |
Pins 1 & 2 closed |
|
» |
Factory configured - do not alter |
J51 |
Pins 2 & 3 closed |
|
» |
Factory configured - do not alter |
J59 |
Closed |
|
» |
Factory configured - do not alter |
J60 |
Open |
|
Cache type select write through |
J61 |
Pins 1 & 2 closed | |
|
Cache type select write back |
J61 |
Pins 2 & 3 closed | |
|
» |
Factory configured - do not alter |
J64 |
Open |
|
» |
Factory configured - do not alter |
J65 |
Open |
|
» |
Factory configured - do not alter |
J66 |
Open |
|
» |
Factory configured - do not alter |
J67 |
Open |
|
» |
Factory configured - do not alter |
J68 |
Open |
|
» |
Factory configured - do not alter |
J69 |
Open |
|
» |
Factory configured - do not alter |
J72 |
Open |
|
» |
Factory configured - do not alter |
W1 |
Open |
|
Flash BIOS write protect disabled |
W2 |
Closed | |
|
Flash BIOS write protect enabled |
W2 |
Open | |
|
» |
Monitor type select color |
W5 |
Closed |
|
Monitor type select monochrome |
W5 |
Open | |
|
Parallel port IRQ select IRQ7 |
W8 |
Pins 1 & 2 closed | |
|
Parallel port IRQ select IRQ5 |
W8 |
Pins 2 & 3 closed | |
|
» |
Factory configured - do not alter |
W9 |
Open |
|
Flash BIOS normal operation |
W10 |
Pins 2 & 3 closed | |
|
Flash BIOS recovery mode |
W10 |
Pins 1 & 2 closed | |
|
DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
1MB |
(1) 256K x 36 |
None |
None |
None |
|
2MB |
(1) 512K x 36 |
None |
None |
None |
|
2MB |
(1) 256K x 36 |
(1) 256K x 36 |
None |
None |
|
3MB |
(1) 512K x 36 |
(1) 256K x 36 |
None |
None |
|
3MB |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
None |
|
3MB |
(1) 256K x 36 |
(1) 512K x 36 |
None |
None |
|
4MB |
(1) 1M x 36 |
None |
None |
None |
|
4MB |
(1) 512K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
None |
|
4MB |
(1) 512K x 36 |
(1) 512K x 36 |
None |
None |
|
4MB |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
|
5MB |
(1) 1M x 36 |
(1) 256K x 36 |
None |
None |
|
5MB |
(1) 512K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
|
6MB |
(1) 512K x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
None |
|
6MB |
(1) 512K x 36 |
(1) 1M x 36 |
None |
None |
|
7MB |
(1) 1M x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
|
7MB |
(1) 256K x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
|
8MB |
(1) 2M x 36 |
None |
None |
None |
|
8MB |
(1) 1M x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
None |
|
8MB |
(1) 1M x 36 |
(1) 1M x 36 |
None |
None |
|
8MB |
(1) 512K x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
|
9MB |
(1) 2M x 36 |
(1) 256K x 36 |
None |
None |
|
9MB |
(1) 256K x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
None |
|
10MB |
(1) 1M x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
|
10MB |
(1) 512K x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
None |
|
10MB |
(1) 512K x 36 |
(1) 2M x 36 |
None |
None |
|
11MB |
(1) 2M x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
|
12MB |
(1) 2M x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
None |
|
12MB |
(1) 2M x 36 |
(1) 1M x 36 |
None |
None |
|
12MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
None |
|
12MB |
(1) 1M x 36 |
(1) 2M x 36 |
None |
None |
|
13MB |
(1) 256K x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
14MB |
(1) 2M x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
|
14MB |
(1) 512K x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
16MB |
(1) 4M x 36 |
None |
None |
None |
|
16MB |
(1) 2M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
None |
|
16MB |
(1) 2M x 36 |
(1) 2M x 36 |
None |
None |
|
16MB |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
17MB |
(1) 4M x 36 |
(1) 256K x 36 |
None |
None |
|
17MB |
(1) 256K x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
None |
|
17MB |
(1) 256K x 36 |
(1) 4M x 36 |
None |
None |
|
18MB |
(1) 4M x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
None |
|
18MB |
(1) 4M x 36 |
(1) 512K x 36 |
None |
None |
|
18MB |
(1) 512K x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
None |
|
DRAM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
18MB |
(1) 512K x 36 |
(1) 4M x 36 |
None |
None |
|
19MB |
(1) 4M x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
|
20MB |
(1) 4M x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
None |
|
20MB |
(1) 4M x 36 |
(1) 1M x 36 |
None |
None |
|
20MB |
(1) 1M x 36 |
(1) 4M x 36 |
None |
None |
|
22MB |
(1) 4M x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
|
24MB |
(1) 4M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
None |
|
24MB |
(1) 2M x 36 |
(1) 4M x 36 |
None |
None |
|
25MB |
(1) 256K x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
26MB |
(1) 512K x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
28MB |
(1) 4M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
28MB |
(1) 1M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
32MB |
(1) 8M x 36 |
None |
None |
None |
|
32MB |
(1) 4M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
None |
|
32MB |
(1) 4M x 36 |
(1) 4M x 36 |
None |
None |
|
32MB |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
33MB |
(1) 8M x 36 |
(1) 256K x 36 |
None |
None |
|
33MB |
(1) 256K x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
None |
|
33MB |
(1) 256K x 36 |
(1) 8M x 36 |
None |
None |
|
34MB |
(1) 8M x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
None |
|
34MB |
(1) 8M x 36 |
(1) 512K x 36 |
None |
None |
|
34MB |
(1) 512K x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
None |
|
34MB |
(1) 512K x 36 |
(1) 8M x 36 |
None |
None |
|
35MB |
(1) 8M x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
(1) 256K x 36 |
|
36MB |
(1) 8M x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
None |
|
36MB |
(1) 8M x 36 |
(1) 1M x 36 |
None |
None |
|
36MB |
(1) 1M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
None |
|
36MB |
(1) 1M x 36 |
(1) 8M x 36 |
None |
None |
|
38MB |
(1) 8M x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
(1) 512K x 36 |
|
40MB |
(1) 8M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
None |
|
40MB |
(1) 8M x 36 |
(1) 2M x 36 |
None |
None |
|
40MB |
(1) 2M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
None |
|
40MB |
(1) 2M x 36 |
(1) 8M x 36 |
None |
None |
|
44MB |
(1) 8M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
(1) 1M x 36 |
|
48MB |
(1) 8M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
None |
|
48MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
None |
|
48MB |
(1) 4M x 36 |
(1) 8M x 36 |
None |
None |
|
49MB |
(1) 256K x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
50MB |
(1) 512K x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
52MB |
(1) 1M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
56MB |
(1) 8M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
(1) 2M x 36 |
|
56MB |
(1) 2M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
64MB |
(1) 8M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
None |
|
DRAM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
64MB |
(1) 8M x 36 |
(1) 8M x 36 |
None |
None |
|
64MB |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
65MB |
(1) 256K x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
None |
|
66MB |
(1) 512K x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
None |
|
68MB |
(1) 1M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
None |
|
72MB |
(1) 2M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
None |
|
80MB |
(1) 8M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
(1) 4M x 36 |
|
80MB |
(1) 4M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
None |
|
96MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
None |
|
97MB |
(1) 256K x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
98MB |
(1) 512K x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
100MB |
(1) 1M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
104MB |
(1) 2M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
112MB |
(1) 4M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
128MB |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
(1) 8M x 36 |
|
CACHE CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
128KB |
(4) 32K x 8 |
None |
|
256KB |
(4) 32K x 8 |
(4) 32K x 8 |
|
CACHE JUMPER CONFIGURATION | |||
|
Size |
J52 |
J53 |
J58 |
|
128KB |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
Open |
|
256KB |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
Closed |
|
CPU SPEED SELECTION | ||
|
Speed |
J40 |
J45 |
|
25MHz |
Open |
Pins 2 & 3 closed |
|
33MHz |
Closed |
Pins 1 & 2 closed |
|
50iMHz |
Open |
Pins 2 & 3 closed |
|
66iMHz |
Closed |
Pins 1 & 2 closed |
|
CPU TYPE SELECTION | |
|
Type |
J71 |
|
80486SX |
Pins 2 & 3 closed |
|
80486DX |
Pins 1 & 2, 3 & 4 closed |
|
80486DX2 |
Pins 1 & 2, 3 & 4 closed |
|
DMA CHANNEL SELECTION | ||
|
Channel |
W6 |
W7 |
|
1 |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
3 |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
IDE DMA CHANNEL SELECTION | ||
|
Channel |
W11 |
W12 |
|
6 |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
7 |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
DIRQ SELECTION | |||||||
|
DIRQ |
J13 |
J20 |
J23 |
J24 |
J25 |
J26 |
J35 |
|
3 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
4 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
5 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
6 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
7 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
10 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
14 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
