PACKARD BELL
PB286 / IS/VT286 (VERSION 2)
|
Processor |
80286 |
|
Processor Speed |
10MHz |
|
Chip Set |
Intel |
|
Max. Onboard DRAM |
1MB |
|
SRAM Cache |
None |
|
BIOS |
Phoenix |
|
Dimensions |
355mm x 305mm |
|
I/O Options |
None |
|
NPU Options |
80287 |
|

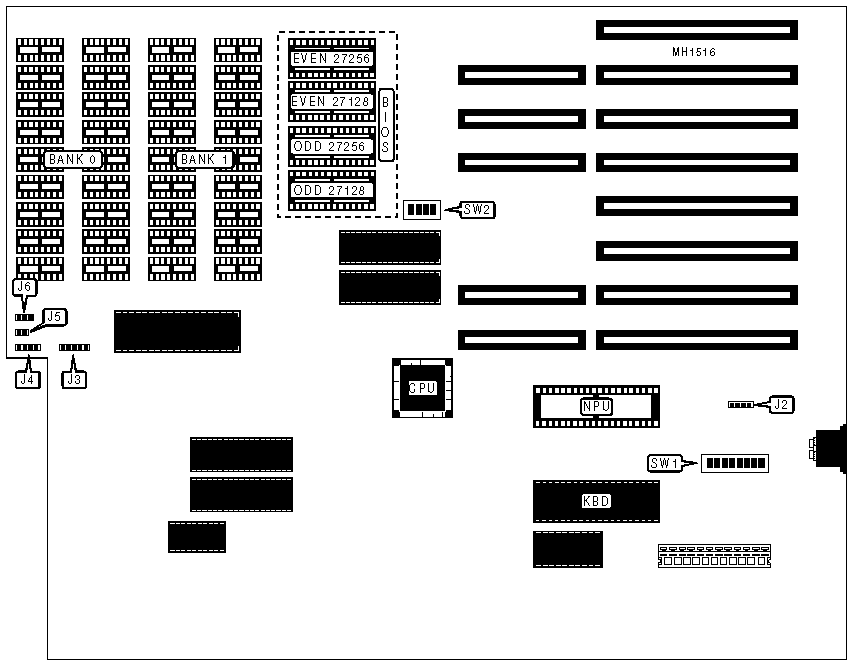

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
External battery |
J2 |
Reset switch |
J5 |
|
Power LED & keylock |
J3 |
Turbo LED |
J6 |
|
Speaker |
J4 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Switch |
Position | |
| » |
Factory configured - do not alter |
SW1/5 |
Off |
| » |
Factory configured - do not alter |
SW1/6 |
Off |
| » |
Monitor type select color |
SW1/7 |
On |
|
Monitor type select monochrome |
SW1/7 |
Off | |
|
NPU clock select 10MHz |
SW1/8 |
On | |
|
NPU clock select 4.77MHz |
SW1/8 |
Off | |
|
BIOS TYPE CONFIGURATION | ||||
|
Type |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
|
27128 |
On |
On |
Off |
Off |
|
27256 |
Off |
Off |
On |
On |
|
SYSTEM CLOCK CONFIGURATION | ||
|
Speed |
SW1/3 |
SW1/4 |
|
High |
Off |
Off |
|
Medium |
Off |
On |
|
Low |
On |
On |
|
DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
SW1/1 |
SW1/2 |
|
256KB |
(18) 4164 |
(18) 4164 |
Off |
Off |
|
512KB |
(18) 41256 |
NONE |
Off |
On |
|
640KB |
(18) 41256 |
(18) 4164 |
On |
Off |
|
1024KB |
(18) 41256 |
(18) 41256 |
On |
On |
