PINE TECHNOLOGY
PT-429G
|
Processor |
80486SX/Cx487S/80486DX/80486DX2/Pentium Overdrive |
|
Processor Speed |
25/33/40/50/50(internal)/66(internal)MHz |
|
Chip Set |
C & T |
|
Max. Onboard DRAM |
48MB |
|
Cache |
32/64/128/256KB |
|
BIOS |
AMI |
|
Dimensions |
220mm x 250mm |
|
I/O Options |
32-bit VESA local bus slots (3) |
|
NPU Options |
None |
|

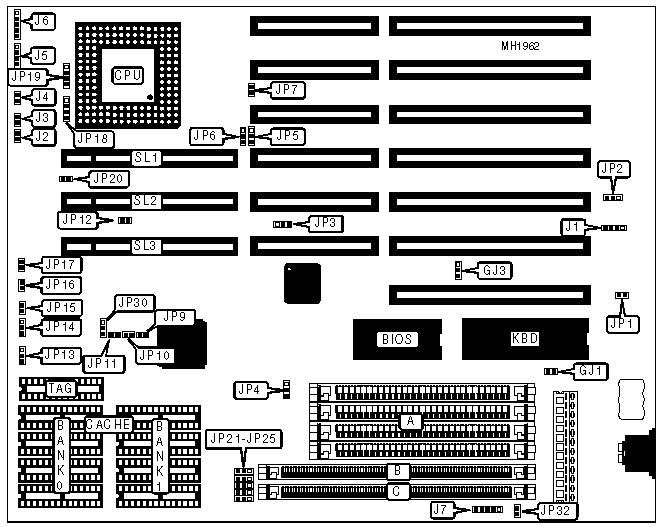

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
External battery |
J1 |
Power LED & keylock |
J6 |
|
Reset switch |
J2 |
Green AUX # 1 connector |
J7 |
|
Turbo switch |
J3 |
Green AUX # 2 connector |
JP32 |
|
Turbo LED |
J4 |
32 bit VESA slots |
SL1, SL2, SL3 |
|
Speaker |
J5 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper |
Position | |
|
» |
On board battery connect |
JP1 |
Closed |
|
On board battery disconnect |
JP1 |
Open | |
|
» |
External power good |
JP2 |
pins 1 & 2 closed |
|
Internal power good |
JP2 |
pins 2 & 3 closed | |
|
» |
Normal VGA card installed |
JP3 |
pins 1 & 2 closed |
|
POWER-9000 VGA card installed |
JP3 |
pins 2 & 3 closed | |
|
» |
Normal 3 VESA master |
JP4 |
pins 2 & 3 closed |
|
Enable Cx487S & MCA only for master mode |
JP4 |
pins 1 & 2 closed | |
|
» |
Enable CPU (486DX2) test logic |
JP7 |
Open |
|
Disable CPU (486DX2) test logic |
JP7 |
Closed | |
|
» |
Normal operation |
GJ1 |
Open |
|
Enable green function |
GJ1 |
Closed | |
|
» |
AMI MEGAKEY keyboard BIOS |
GJ3 |
Open |
|
Phoenix MULTIKEY keyboard BIOS |
GJ3 |
Closed | |
|
DRAM CONFIGURATION | |||
|
Size |
Bank A |
Bank B |
Bank C |
|
1MB |
(4) 256K x 9 |
NONE |
NONE |
|
1MB |
NONE |
(1) 256K x 36 |
NONE |
|
1MB |
NONE |
NONE |
(1) 256K x 36 |
|
2MB |
(4) 256K x 9 |
(1) 256K x 36 |
NONE |
|
2MB |
(4) 256K x 9 |
NONE |
(1) 256K x 36 |
|
2MB |
NONE |
(1) 256K x 36 |
(1) 256K x 36 |
|
3MB |
(4) 256K x 9 |
(1) 256K x 36 |
(1) 256K x 36 |
|
4MB |
NONE |
(1) 1M x 36 |
NONE |
|
4MB |
NONE |
NONE |
(1) 1M x 36 |
|
4MB |
(4) 1M x 9 |
NONE |
NONE |
|
5MB |
(4) 1M x 9 |
(1) 256K x 36 |
NONE |
|
5MB |
(4) 1M x 9 |
NONE |
(1) 256K x 36 |
|
5MB |
(4) 256K x 9 |
(1) 1M x 36 |
NONE |
|
5MB |
(4) 256K x 9 |
NONE |
(1) 1M x 36 |
|
6MB |
(4) 1M x 9 |
(1) 256K x 36 |
(1) 256K x 36 |
|
6MB |
(4) 256K x 9 |
(1) 1M x 36 |
(1) 256K x 36 |
|
6MB |
(4) 256K x 9 |
(1) 256K x 36 |
(1) 1M x 36 |
|
8MB |
NONE |
(1) 1M x 36 |
(1) 1M x 36 |
|
8MB |
(4) 1M x 9 |
(1) 1M x 36 |
NONE |
|
8MB |
(4) 1M x 9 |
NONE |
(1) 1M x 36 |
|
9MB |
(4) 1M x 9 |
(1) 1M x 36 |
(1) 256K x 36 |
|
9MB |
(4) 1M x 9 |
(1) 256K x 36 |
(1) 1M x 36 |
|
12MB |
(4) 1M x 9 |
(1) 1M x 36 |
(1) 1M x 36 |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank A |
Bank B |
Bank C |
|
18MB |
(4) 256K x 9 |
(1) 4M x 36 |
(1) 256K x 36 |
|
18MB |
(4) 256K x 9 |
(1) 256K x 36 |
(1) 4M x 36 |
|
18MB |
(4) 4M x 9 |
(1) 256K x 36 |
(1) 256K x 36 |
|
21MB |
(4) 1M x 9 |
(1) 4M x 36 |
(1) 256K x 36 |
|
21MB |
(4) 1M x 9 |
(1) 256K x 36 |
(1) 4M x 36 |
|
24MB |
(4) 1M x 9 |
(4) 1M x 36 |
(1) 4M x 36 |
|
24MB |
(4) 1M x 9 |
(1) 4M x 36 |
(4) 1M x 36 |
|
33MB |
(4) 256K x 9 |
(1) 4M x 36 |
(1) 4M x 36 |
|
36MB |
(4) 1M x 9 |
(1) 4M x 36 |
(1) 4M x 36 |
|
48MB |
(4) 4M x 9 |
(1) 4M x 36 |
(1) 4M x 36 |
|
8 BIT SIMM (BANK A) CONFIGURATION | |
|
BANK |
JP21 |
|
Bank 0 |
pins 1 & 2 closed |
|
Bank 2 |
pins 2 & 3 closed |
|
SINGLE 32 BIT SIMM (BANK B OR C) CONFIGURATION | ||||
|
Bank |
Bank B = Bank 0 or Bank 1 |
Bank C = Bank 1 or Bank 2 | ||
|
JP22 |
JP23 |
JP24 |
JP25 | |
|
Bank 0 |
pins 1 & 2 closed |
Open |
N/A |
N/A |
|
Bank 1 |
pins 2 & 3 closed |
Open |
pins 1 & 2 closed |
Open |
|
Bank 2 |
N/A |
N/A |
pins 2 & 3 closed |
Open |
|
DOUBLE 32 BIT SIMM (BANK B OR C) CONFIGURATION | ||||
|
Bank |
Bank B = Bank 0& 1 Bank 1 & 2 |
Bank C = Bank 1 & 2 or Bank 2 & 3 | ||
|
JP22 |
JP23 |
JP24 |
JP25 | |
|
Bank 0 |
pins 1 & 2 closed |
pins 1 & 2 closed |
N/A |
N/A |
|
Bank 1 |
pins 2 & 3 closed |
pins 1 & 2 closed |
pins 1 & 2 closed |
pins 1 & 2 closed |
|
Bank 2 |
N/A |
N/A |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
CACHE CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
TAG |
|
32KB |
(4) 8K x 8 |
NONE |
8K x 8 |
|
64KB |
(4) 8K x 8 |
(4) 8K x 8 |
8K x 8 |
|
128KB |
(4) 32K x 8 |
NONE |
8K x 8 |
|
256KB |
(4) 32K x 8 |
(4) 32K x 8 |
32K x 8 |
|
CACHE JUMPER CONFIGURATION | |||||
|
Size |
JP13 |
JP14 |
JP15 |
JP16 |
JP17 |
|
32KB |
Open |
pins 2 & 3 |
Open |
Open |
Open |
|
64KB |
Open |
pins 1 & 2 |
Open |
Closed |
Open |
|
128KB |
pins 2 & 3 |
pins 2 & 3 |
Open |
Closed |
Closed |
|
256KB |
pins 1 & 2 |
pins 1 & 2 |
Closed |
Closed |
Closed |
|
Note:Pins designated should be in the closed position. | |||||
|
AV9107-05 CLOCK CONFIGURATION | |||
|
Speed |
JP10 |
JP11 |
JP30 |
|
25MHz |
Closed |
Open |
pins 2 & 3 closed |
|
33MHz |
Open |
Closed |
pins 2 & 3 closed |
|
40MHz |
Open |
Open |
pins 2 & 3 closed |
|
50iMHz |
Closed |
Open |
pins 2 & 3 closed |
|
50MHz |
Closed |
Open |
pins 1 & 2 closed |
|
66iMHz |
Open |
Closed |
pins 2 & 3 closed |
|
CH9007E CLOCK CONFIGURATION | |||
|
Speed |
JP9 |
JP10 |
JP11 |
|
25MHz |
Closed |
Closed |
Closed |
|
33MHz |
Open |
Closed |
Closed |
|
40MHz |
Closed |
Open |
Closed |
|
50iMHz |
Closed |
Closed |
Closed |
|
50MHz |
Open |
Open |
Open |
|
66iMHz |
Open |
Closed |
Closed |
|
MX8315 CLOCK CONFIGURATION | |||
|
Speed |
JP9 |
JP10 |
JP11 |
|
25MHz |
Open |
Open |
Closed |
|
33MHz |
Closed |
Closed |
Closed |
|
40MHz |
Open |
Closed |
Closed |
|
50iMHz |
Open |
Open |
Closed |
|
50MHz |
Closed |
Open |
Open |
|
66iMHz |
Closed |
Closed |
Closed |
|
CPU TYPE CONFIGURATION | ||
|
CPU Type |
JP18 |
JP19 |
|
80486SX |
pins 2 & 3 closed |
Open |
|
80486DX |
pins 1 & 2, 3 & 4 closed |
pins 1 & 2 closed |
|
80486DX2 |
pins 1 & 2, 3 & 4 closed |
pins 1 & 2 closed |
|
Pentium Overdrive |
pins 1 & 2, 3 & 4 closed |
pins 2 & 3 closed |
|
VESA DELAY CONFIGURATION | ||
|
50 MHz Delay |
JP5 |
JP6 |
|
No delay |
pins 1 & 2 closed |
pins 1 & 2 closed |
|
1-T state |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
VESA WAIT STATE CONFIGURATION | |||
|
CPU speed |
Wait states |
JP12 |
JP20 |
|
< 33MHz |
0 wait states |
Open |
Open |
|
> 33MHz |
1 wait state |
Closed |
Closed |
