PINE TECHNOLOGY
PT-61F (VER. 1X)
|
Processor |
Pentium Pro |
|
Processor Speed |
150/166/180/200/210/233/240/266MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
1GB (EDO supported) |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB (located on Pentium Pro CPU) |
|
BIOS |
Award |
|
Dimensions |
290mm x 220mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, PS/2 mouse interface, serial ports (2), IR connector, VRM connector, USB connectors (2) |
|
NPU Options |
None |
|

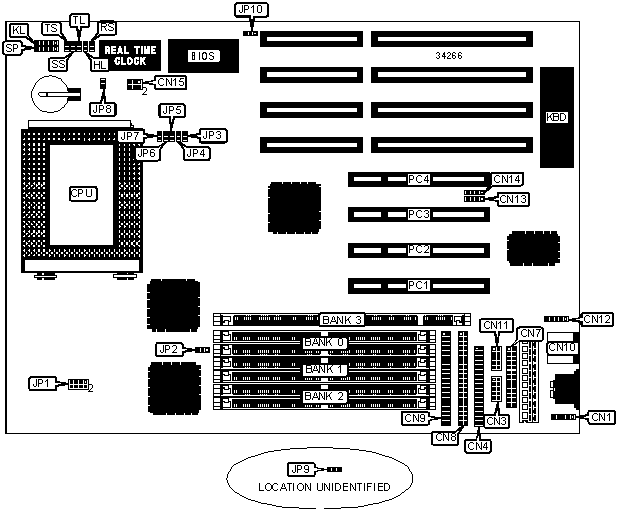

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
PS/2 mouse interface |
CN1 |
USB connector 2 |
CN14 |
|
Serial port 1 |
CN3 |
Chassis fan power |
CN15 |
|
Floppy drive interface |
CN4 |
IDE interface LED |
HL |
|
Parallel port |
CN7 |
Power LED & keylock |
KL |
|
IDE interface 2 |
CN8 |
32-bit PCI slots |
PC1 – PC4 |
|
IDE interface 1 |
CN9 |
Reset switch |
RS |
|
PS/2 mouse port |
CN10 |
Speaker |
SP |
|
Serial port 2 |
CN11 |
Green PC connector |
SS |
|
IR connector |
CN12 |
Turbo LED |
TL |
|
USB connector 1 |
CN13 |
Turbo switch |
TS |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
CMOS memory normal operation |
JP8 |
Open |
|
CMOS memory clear |
JP8 |
Closed | |
|
» |
ECC function select NMI |
JP9 |
Open |
|
ECC function select SMI |
JP9 |
Closed | |
|
Flash BIOS voltage select 12v |
JP10 |
Pins 2 & 3 closed | |
|
Flash BIOS voltage select 5v |
JP10 |
Pins 1 & 2 closed | |
|
DIMM/DRAM CONFIGURATION |
|
Note: The DRAM/DIMM configuration is unidentified. |
|
CACHE CONFIGURATION |
|
Note: 256KB/512KB cache is located on the Pentium Pro CPU. |
|
CPU SPEED SELECTION | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP2 |
JP3 |
JP4 |
|
150MHz |
60MHz |
2.5x |
1 & 2 |
Open |
Closed |
|
166MHz |
66MHz |
2.5x |
2 & 3 |
Open |
Closed |
|
180MHz |
60MHz |
3x |
1 & 2 |
Closed |
Open |
|
200MHz |
66MHz |
3x |
2 & 3 |
Closed |
Open |
|
210MHz |
60MHz |
3.5x |
1 & 2 |
Open |
Open |
|
233MHz |
66MHz |
3.5x |
2 & 3 |
Open |
Open |
|
240MHz |
60MHz |
4x |
1 & 2 |
Closed |
Closed |
|
266MHz |
66MHz |
4x |
2 & 3 |
Closed |
Closed |
|
Note: Pins designated should be in the closed position. | |||||
|
CPU SPEED SELECTION (CON’T) | |||||
|
CPU speed |
Clock speed |
Multiplier |
JP5 |
JP6 |
JP7 |
|
150MHz |
60MHz |
2.5x |
Closed |
Open |
Closed |
|
166MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
|
180MHz |
60MHz |
3x |
Closed |
Open |
Closed |
|
200MHz |
66MHz |
3x |
Closed |
Closed |
Open |
|
210MHz |
60MHz |
3.5x |
Closed |
Open |
Closed |
|
233MHz |
66MHz |
3.5x |
Closed |
Closed |
Open |
|
240MHz |
60MHz |
4x |
Open |
Open |
Closed |
|
266MHz |
66MHz |
4x |
Open |
Closed |
Open |
|
CPU VOLTAGE SELECTION | ||||
|
Voltage |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
JP1/pins 7 & 8 |
|
2.1v |
Closed |
Open |
Open |
Open |
|
2.2v |
Open |
Closed |
Open |
Open |
|
2.3v |
Closed |
Closed |
Open |
Open |
|
2.4v |
Open |
Open |
Closed |
Open |
|
2.5v |
Closed |
Open |
Closed |
Open |
|
2.6v |
Open |
Closed |
Closed |
Open |
|
2.7v |
Closed |
Closed |
Closed |
Open |
|
2.8v |
Open |
Open |
Open |
Closed |
|
2.9v |
Closed |
Open |
Open |
Closed |
|
3.0v |
Open |
Closed |
Open |
Closed |
|
3.1v |
Closed |
Closed |
Open |
Closed |
|
3.2v |
Open |
Open |
Closed |
Closed |
|
3.3v |
Closed |
Open |
Closed |
Closed |
|
3.4v |
Open |
Closed |
Closed |
Closed |
|
3.5v |
Closed |
Closed |
Closed |
Closed |
