SPRINT MANUFACTURING CORPORATION
MB-P5VI
|
Processor |
Pentium |
|
Processor Speed |
60/66MHz |
|
Chip Set |
ETEQ |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
128MB |
|
Maximum Video Memory |
None |
|
Cache |
64/128/256/512/1024/2048KB |
|
BIOS |
AMI |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit VESA local bus slots (3), green PC connector |
|
NPU Options |
None |
|

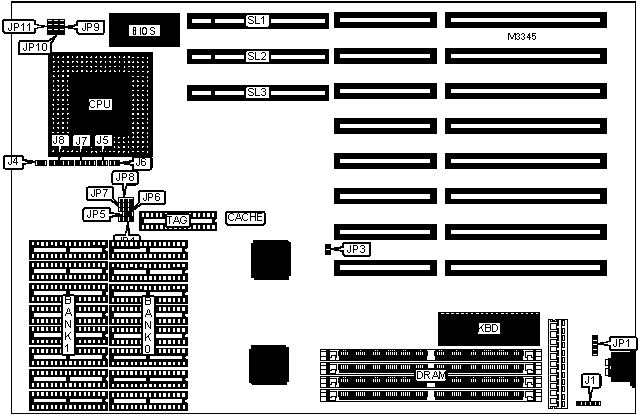

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Auxiliary keyboard connector |
J1 |
Power LED & keylock |
J8 |
|
Reset switch |
J4 |
External battery |
JP1 |
|
Turbo switch |
J5 |
Green PC connector |
JP3 |
|
Turbo LED |
J6 |
32-bit VESA local bus slots |
SL1 - SL3 |
|
Speaker |
J7 | ||
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
2MB |
(2) 256K x 36 |
None |
|
4MB |
(2) 512K x 36 |
None |
|
4MB |
(2) 256K x 36 |
(2) 256K x 36 |
|
8MB |
(2) 1M x 36 |
None |
|
8MB |
(2) 512K x 36 |
(2) 512K x 36 |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 16M x 36 |
None |
|
Note: The location of the banks is unidentified. Board also accepts x 32 SIMMs. | ||
|
CACHE CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
TAG |
|
64KB |
(8) 8K x 8 |
None |
(1) 8K x 8 |
|
128KB |
(8) 8K x 8 |
(8) 8K x 8 |
(4) 8K x 8 |
|
256KB |
(8) 32K x 8 |
None |
(4) 8K x 8 |
|
512KB (A) |
(8) 32K x 8 |
(8) 32K x 8 |
(1) 32K x 8 |
|
512KB (B) |
(8) 64K x 8 |
None |
(1) 32K x 8 |
|
1MB (A) |
(8) 64K x 8 |
(8) 64K x 8 |
(1) 32K x 8 |
|
1MB (B) |
(8) 128K x 8 |
None |
(1) 32K x 8 |
|
2MB |
(8) 128K x 8 |
(8) 128K x 8 |
(1) 64K/128K x 8 |
|
CACHE JUMPER CONFIGURATION | |||||
|
Size |
JP4 |
JP5 |
JP6 |
JP7 |
JP8 |
|
64KB |
1 & 2 |
Open |
Open |
Open |
Open |
|
128KB |
2 & 3 |
Open |
Open |
2 & 3 |
Open |
|
256KB |
1 & 2 |
Closed |
Open |
2 & 3 |
Open |
|
512KB (A) |
2 & 3 |
Closed |
Open |
1 & 2 |
Open |
|
512KB (B) |
1 & 2 |
Closed |
Open |
1 & 2 |
Open |
|
1MB (A) |
2 & 3 |
Closed |
1 & 2 |
Open |
1 & 2 |
|
1MB (B) |
1 & 2 |
Closed |
2 & 3 |
1 & 2 |
Open |
|
2MB |
2 & 3 |
Closed |
2 & 3 |
Open |
2 & 3 |
|
Note: Pins designated should be in the closed position. | |||||
|
CPU SPEED SELECTION | |
|
Speed |
JP11 |
|
60MHz |
Pins 2 & 3 closed |
|
66MHz |
Pins 1 & 2 closed |
|
VL BUS WAIT STATE SELECTION | |
|
Setting |
JP10 |
|
0 |
Pins 1 & 2 closed |
|
1 |
Pins 2 & 3 closed |
|
VL BUS SPEED SELECTION | |
|
Setting |
JP9 |
|
<= 33MHz |
Pins 1 & 2 closed |
|
>33 MHz |
Pins 2 & 3 closed |
|
MISCELLANEOUS TECHNICAL NOTE |
|
The location of pin 1 on all jumpers is unidentified. |
