TORONTO MICROELECTRONICS, INC.
TME 2001
|
Processor |
80386SX/CX486SLC/TI486SLC/CX486SLC2 (exact location unidentified) |
|
Processor Speed |
33/50(internal)/66(internal)MHz |
|
Chip Set |
Unidentified |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
16MB |
|
Maximum Video Memory |
1MB |
|
Cache |
(Battery backed SRAM 128/256KB) |
|
BIOS |
Award |
|
Data Bus |
16-bit ISA |
|
Dimensions |
178mm x 122mm |
|
I/O Options |
Floppy drive interface, IDE interface, SCSI connector, parallel port, serial ports (2), VGA port, PC/104 connectors (2), flat panel interface, auxiliary connector |
|
NPU Options |
CX487SLC (exact location unidentified) |
|

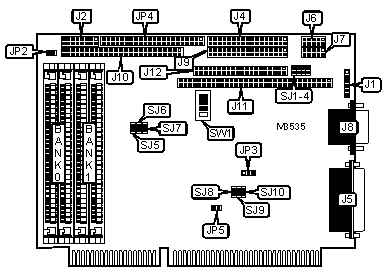

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Power connector |
J1 |
Flat panel interface |
J9 |
|
Auxiliary connector |
J2 |
SCSI-II interface |
J10 |
|
Floppy drive interface |
J4 |
PC/104 A & B connector |
J11 |
|
Parallel port |
J5 |
PC/104 C & D connector |
J12 |
|
Serial port 2 |
J6 |
Reset switch |
JP2 |
|
Serial port 1 |
J7 |
IDE interface |
JP4 |
|
VGA port |
J8 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
Flash BIOS voltage select 5v |
JP3 |
Pins 2 & 3 closed |
|
Flash BIOS voltage select 12v |
JP3 |
Pins 1 & 2 closed | |
|
» |
Watchdog timer enabled |
JP5 |
Closed |
|
Watchdog timer disabled |
JP5 |
Open | |
|
Jumper information unavailable |
SJ1 |
Unidentified | |
|
Jumper information unavailable |
SJ2 |
Unidentified | |
|
Jumper information unavailable |
SJ3 |
Unidentified | |
|
Jumper information unavailable |
SJ4 |
Unidentified | |
|
Monitor type select CGA |
SW1/1 |
On | |
|
Monitor type select monochrome/VGA |
SW1/1 |
Off | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
1MB |
(2) 256K x 9 |
(2) 256K x 9 |
|
2MB |
(2) 1M x 9 |
None |
|
4MB |
(2) 1M x 9 |
(2) 1M x 9 |
|
8MB |
(2) 4M x 9 |
None |
|
10MB |
(2) 4M x 9 |
(2) 1M x 9 |
|
16MB |
(2) 4M x 9 |
(2) 4M x 9 |
|
CPU SPEED SELECTION | |||
|
Speed |
SJ8 |
SJ9 |
SJ10 |
|
33MHz |
Closed |
Open |
Open |
|
40MHz |
Closed |
Closed |
Open |
|
50MHz |
Open |
Open |
Closed |
|
66MHz |
Open |
Closed |
Closed |
|
80MHz |
Closed |
Open |
Closed |
|
100MHz |
Closed |
Closed |
Closed |
|
SCSI INTERRUPT SELECTION | |||
|
Setting |
SJ5 |
SJ6 |
SJ7 |
|
IRQ10 |
Open |
Open |
Closed |
|
IRQ11 |
Open |
Closed |
Open |
|
IRQ12 |
Closed |
Open |
Open |
|
SCSI/SSD SELECTION | |||
|
Setting |
SW1/2 |
SW1/3 |
SW1/4 |
|
SSD & SCSI if exists. E page free |
Off |
Off |
Off |
|
No SSD or SCSI. D page free |
On |
Off |
Off |
|
No SSD or SCSI. |
Off |
On |
Off |
|
SSD & SCSI if exists. |
On |
On |
Off |
|
SSD & SCSI if exists. D & E page free |
Off |
Off |
On |
|
SSD & SCSI if exists. No VGA D & E page free |
On |
Off |
On |
|
SCSI if exists. No SSD. D & E page free |
Off |
On |
On |
|
No VGA, SSD, SCSI. Only main BIOS C, D, & E page free. |
On |
On |
On |
