SHUTTLE COMPUTER INTERNATIONAL, INC.
HOT-553
|
Processor |
CX M1/AM K5/Pentium |
|
Processor Speed |
66/75/90/100/120/125/133/150/166/180/200/MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
256MB (EDO supported) |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
280mm x 220mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), cache slot, IR connector, VRM connector, USB connectors (2) |
|
NPU Options |
None |
|

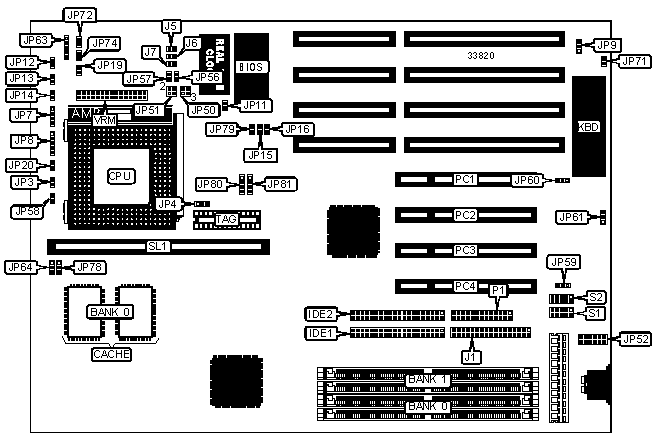

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
IDE interface 1 |
IDE1 |
IR connector |
JP63 |
|
IDE interface 2 |
IDE2 |
Green PC LED |
JP74 |
|
Floppy drive interface |
J1 |
USB connector |
JP80 |
|
Speaker |
JP7 |
USB connector |
JP81 |
|
Power LED & keylock |
JP8 |
Parallel port |
P1 |
|
Reset switch |
JP12 |
32-bit PCI slots |
PC1 - PC4 |
|
Turbo switch |
JP13 |
Serial port 1 |
S1 |
|
Turbo LED |
JP14 |
Serial port 2 |
S2 |
|
Green PC connector |
JP19 |
Cache slot |
SL1 |
|
IDE interface LED |
JP20 |
VRM connector |
VRM |
|
PS/2 mouse interface |
JP52 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
Flash BIOS voltage select 12v |
JP9 |
Pins 2 & 3 closed | |
|
Flash BIOS voltage select 5v |
JP9 |
Pins 1 & 2 closed | |
|
» |
CMOS memory normal operation |
JP11 |
Open |
|
CMOS memory clear |
JP11 |
Closed | |
|
» |
Factory configured - do not alter |
JP59 |
Pins 2 & 3 closed |
|
Monitor type select |
JP71 |
Unidentified | |
|
» |
Password normal operation |
JP72 |
Open |
|
Password clear |
JP72 |
Closed | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 2M x 36 |
(2) 4M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 1M x 36 |
(2) 8M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 4M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 16M x 36 |
None |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
|
DRAM CONFIGURATION (CON’T) | ||
|
Size |
Bank 0 |
Bank 1 |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
|
Note: Board accepts EDO memory. Banks are interchangeable. | ||
|
CACHE CONFIGURATION | |||
|
Size |
Bank 0 |
SL1 |
TAG |
|
256KB |
(2) 32K x 32 |
None installed |
(1) 32K x 8 |
|
512KB |
(2) 32K x 32 |
256KB module installed |
(1) 32K x 8 |
|
CACHE JUMPER CONFIGURATION | ||
|
Size |
JP4 |
JP64 |
|
256KB |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
512KB |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
CACHE TYPE CONFIGURATION | |
|
Type |
JP78 |
|
Mixed voltage |
Pins 2 & 3 closed |
|
3.3v |
Pins 1 & 2 closed |
|
CPU SPEED SELECTION (CYRIX) | |||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP15 |
JP16 |
JP58 |
JP79 |
|
90MHz |
40MHz |
2x |
Open |
Open |
Closed |
Open |
Closed |
|
120MHz |
50MHz |
2x |
Open |
Open |
Open |
Open |
Open |
|
150MHz |
60MHz |
2x |
Open |
Closed |
Closed |
Open |
Open |
|
166MHz |
66MHz |
2x |
Open |
Closed |
Open |
Open |
Open |
|
CPU SPEED SELECTION (AMD) | |||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP15 |
JP16 |
JP58 |
JP79 |
|
60MHz |
66MHz |
1x |
Closed |
Closed |
Open |
Open |
Open |
|
75MHz |
50MHz |
1.5x |
Open |
Open |
Open |
Open |
Open |
|
90MHz |
60MHz |
1.5x |
Open |
Closed |
Closed |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
Open |
Closed |
Open |
Open |
Open |
|
CPU SPEED SELECTION (INTEL) | |||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP15 |
JP16 |
JP58 |
JP79 |
|
75MHz |
50MHz |
1.5x |
Open |
Open |
Open |
Open |
Open |
|
90MHz |
60MHz |
1.5x |
Open |
Closed |
Closed |
Open |
Open |
|
100MHz |
66MHz |
1.5x |
Open |
Closed |
Open |
Open |
Open |
|
120MHz |
60MHz |
2x |
Closed |
Closed |
Closed |
Open |
Open |
|
125MHz |
60MHz |
2.5x |
Closed |
Open |
Open |
Closed |
Open |
|
133MHz |
66MHz |
2x |
Closed |
Closed |
Open |
Open |
Open |
|
150MHz |
60MHz |
2.5x |
Closed |
Closed |
Closed |
Closed |
Open |
|
150MHz |
50MHz |
3x |
Open |
Open |
Open |
Closed |
Open |
|
166MHz |
66MHz |
2.5x |
Closed |
Closed |
Open |
Closed |
Open |
|
180MHz |
60MHz |
3x |
Open |
Closed |
Closed |
Closed |
Open |
|
200MHz |
66MHz |
3x |
Open |
Closed |
Open |
Closed |
Open |
|
CPU VOLTAGE SELECTION | |||
|
Voltage |
J5 |
J6 |
J7 |
|
3.3v |
Closed |
Open |
Open |
|
3.45v |
Open |
Closed |
Open |
|
3.6v |
Open |
Open |
Closed |
|
VL BUS WAIT STATE SELECTION | |||||
|
Voltage Output |
Power Supply Path |
JP50 |
JP51 |
JP56 |
JP57 |
|
On board VRM |
3.3v - 3.6v onboard VRM |
1 & 2, 3 & 4 |
Open |
Closed |
Closed |
|
Add on VRM for P55C |
3.3v & 2.5v add on VRM |
Open |
1 & 2, 3 & 4 |
Open |
Open |
|
Add on VRM for P55C |
3.3v onboard VRM. 2.5v add on VRM |
Open |
Open |
Closed |
Closed |
|
Note: Pins designated should be in the closed position. | |||||
|
DMA CHANNEL SELECTION | |||
|
Channel |
JP60 |
JP61 | |
| » |
1 |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
3 |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
MOUSE SELECTION | |
|
Type |
JP52 |
|
6 pin mouse |
Pins 1 - 6 closed |
|
10 pin mouse |
Pins 2 & 8, 3 & 9, 4 & 10, 5 & 11, 6 & 12 closed |
|
Note: Pins 1 is not shown on the mainboard. Pin labeling may be shown different on board than shown in this table. | |
