TEKRAM TECHNOLOGY CO., LTD.
P5H30
|
Processor |
CX M1/AM K5/Pentium |
|
Processor Speed |
75/90/100/120/133/150/166/180/200MHz |
|
Chip Set |
Unidentified |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
512MB (EDO supported) |
|
Maximum Video Memory |
None |
|
Cache |
512KB |
|
BIOS |
Award |
|
Dimensions |
254mm x 218mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), Ultra SCSI interface, parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connector |
|
NPU Options |
None |
|

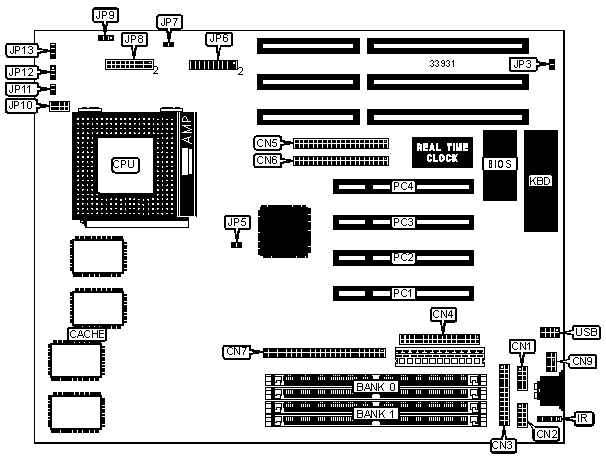

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Serial port 1 |
CN1 |
SCSI LED |
JP7 |
|
Serial port 2 |
CN2 |
Power LED & keylock |
JP8 pins 2, 6, 8, 10 |
|
Parallel port |
CN3 |
Turbo LED |
JP8 pins 3 & 5 |
|
Floppy drive interface |
CN4 |
Green PC connector |
JP8 pins 7 & 9 |
|
IDE interface 1 |
CN5 |
Speaker |
JP8 pins 14, 16, 18, 20 |
|
IDE interface 2 |
CN6 |
Reset switch |
JP8 pins 17 & 19 |
|
Ultra SCSI interface |
CN7 |
Chassis fan power |
JP13 |
|
PS/2 mouse interface |
CN9 |
32-bit PCI slots |
PC1 - PC4 |
|
IR connector |
IR |
USB connector |
USB |
|
IDE interface LED |
JP5 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
CMOS memory normal operation |
JP3 |
Open |
|
CMOS memory clear |
JP3 |
Closed | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
8MB |
(2) 1M x 36 |
None |
|
16MB |
(2) 2M x 36 |
None |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
|
24MB |
(2) 1M x 36 |
(2) 2M x 36 |
|
32MB |
(2) 4M x 36 |
None |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
|
64MB |
(2) 8M x 36 |
None |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
|
128MB |
(2) 16M x 36 |
None |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
|
256MB |
(2) 32M x 36 |
None |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
|
DRAM CONFIGURATION (CON’T) | ||
|
Size |
Bank 0 |
Bank 1 |
|
264MB |
(2) 32M x 36 |
(2) 1M x 36 |
|
272MB |
(2) 32M x 36 |
(2) 2M x 36 |
|
288MB |
(2) 32M x 36 |
(2) 4M x 36 |
|
384MB |
(2) 32M x 36 |
(2) 16M x 36 |
|
512MB |
(2) 32M x 36 |
(2) 32M x 36 |
|
Note: Board accepts EDO memory. Board also accepts x 32 SIMMs. | ||
|
CACHE CONFIGURATION | |
|
Size |
Bank 0 |
|
512KB |
(4) 32K x 32 |
|
Note: The location of bank 0 is unidentified. | |
|
CPU SPEED SELECTION (CYRIX) | |||
|
CPU speed |
Clock speed |
Multiplier |
JP6 |
|
120MHz |
50MHz |
2x |
Pins 13 & 14 closed |
|
133MHz |
55MHz |
2x |
Pins 11 & 12 closed |
|
150MHz |
60MHz |
2x |
Pins 9 & 10 closed |
|
166MHz |
66MHz |
2x |
Pins 7 & 8 closed |
|
CPU SPEED SELECTION (AMD) | |||
|
CPU speed |
Clock speed |
Multiplier |
JP6 |
|
75MHz |
50MHz |
1.5x |
Pins 19 & 20 closed |
|
90MHz |
60MHz |
1.5x |
Pins 17 & 18 closed |
|
100MHz |
66MHz |
1.5x |
Pins 15 & 16 closed |
|
120MHz |
60MHz |
2x |
Pins 13 & 14 closed |
|
133MHz |
66MHz |
2x |
Pins 11 & 12 closed |
|
150MHz |
60MHz |
2.5x |
Pins 9 & 10 closed |
|
166MHz |
66MHz |
2.5x |
Pins 7 & 8 closed |
|
180MHz |
60MHz |
3x |
Pins 5 & 6 closed |
|
200MHz |
66MHz |
3x |
Pins 3 & 4 closed |
|
CPU SPEED SELECTION (INTEL) | |||
|
CPU speed |
Clock speed |
Multiplier |
JP6 |
|
75MHz |
50MHz |
1.5x |
Pins 19 & 20 closed |
|
90MHz |
60MHz |
1.5x |
Pins 17 & 18 closed |
|
100MHz |
66MHz |
1.5x |
Pins 15 & 16 closed |
|
120MHz |
60MHz |
2x |
Pins 13 & 14 closed |
|
133MHz |
66MHz |
2x |
Pins 11 & 12 closed |
|
150MHz |
60MHz |
2.5x |
Pins 9 & 10 closed |
|
166MHz |
66MHz |
2.5x |
Pins 7 & 8 closed |
|
180MHz |
60MHz |
3x |
Pins 5 & 6 closed |
|
200MHz |
66MHz |
3x |
Pins 3 & 4 closed |
|
CPU VOLTAGE SELECTION (SINGLE) | ||||
|
Voltage |
JP9 |
JP10 |
JP11 |
JP12 |
|
3.3v |
1 & 2 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
Closed |
2 & 3 |
|
3.52v |
2 & 3 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
Closed |
2 & 3 |
|
Note: Pins designated should be in the closed position. | ||||
|
CPU VOLTAGE SELECTION (DUAL) | ||||
|
Voltage |
JP9 |
JP10 |
JP11 |
JP12 |
|
2.5v |
N/A |
Open |
Closed |
Pins 1 & 2 closed |
|
2.8v |
N/A |
Open |
Open |
Pins 1 & 2 closed |
