TECHNOLAND, INC.
PEAK 620
|
Device Type |
Single board computer |
|
Processor |
Pentium II |
|
Processor Speed |
233/266/300/333MHz |
|
Chip Set |
Intel |
|
Video Chip Set |
None |
|
Maximum Onboard Memory |
512MB (EDO & SDRAM supported) |
|
Maximum Video Memory |
None |
|
Cache |
256/512KB |
|
BIOS |
Award |
|
Dimensions |
338mm x 122mm |
|
I/O Options |
Floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), USB connector |
|
NPU Options |
None |
|

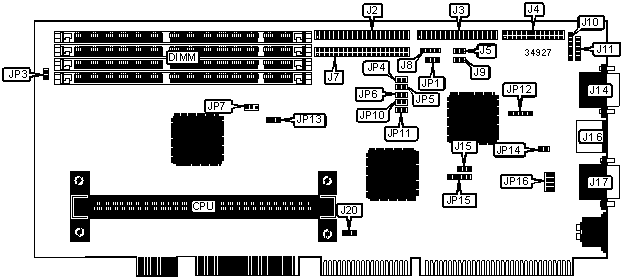

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
IDE interface 1 |
J2 |
USB connector |
J10 |
|
Floppy drive interface |
J3 |
Auxiliary keyboard connector |
J11 |
|
Parallel port |
J4 |
Serial port 2 |
J14 |
|
IDE interface LED |
J5 |
PS/2 mouse port |
J16 |
|
IDE interface 2 |
J7 |
Serial port 1 |
J17 |
|
Speaker |
J8 |
CPU fan power |
J20 |
|
Reset switch |
J9 |
Power LED & keylock |
JP12 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
» |
BIOS size select 1Mbit |
J15 |
Pins 1 & 2 closed |
|
BIOS size select 2Mbit |
J15 |
Pins 2 & 3 closed | |
|
» |
PIIX4 version select B0 |
JP1 |
Pins 2 & 3 closed |
|
PIIX4 version select A1 |
JP1 |
Pins 1 & 2 closed | |
|
» |
I/O queue depth select MAX |
JP7 |
Pins 2 & 3 closed |
|
I/O queue depth select 1 |
JP7 |
Pins 1 & 2 closed | |
|
» |
WDT port address select F2 |
JP11 |
Closed |
|
WDT port address select F6 |
JP11 |
Open | |
|
» |
CMOS memory normal operation |
JP14 |
Open |
|
CMOS memory clear |
JP14 |
Closed | |
|
DIMM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
8MB |
(1) 1M x 64 |
None |
None |
None |
|
16MB |
(1) 2M x 64 |
None |
None |
None |
|
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
None |
None |
|
24MB |
(1) 2M x 64 |
(1) 1M x 64 |
None |
None |
|
24MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
None |
|
32MB |
(1) 4M x 64 |
None |
None |
None |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
None |
None |
|
32MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
40MB |
(1) 4M x 64 |
(1) 1M x 64 |
None |
None |
|
48MB |
(1) 4M x 64 |
(1) 2M x 64 |
None |
None |
|
48MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
None |
|
64MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
64MB |
(1) 8M x 64 |
None |
None |
None |
|
DIMM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
None |
None |
|
72MB |
(1) 8M x 64 |
(1) 1M x 64 |
None |
None |
|
80MB |
(1) 8M x 64 |
(1) 2M x 64 |
None |
None |
|
96MB |
(1) 8M x 64 |
(1) 4M x 64 |
None |
None |
|
96MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
None |
|
128MB |
(1) 16M x 64 |
None |
None |
None |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
None |
None |
|
128MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
136MB |
(1) 16M x 64 |
(1) 1M x 64 |
None |
None |
|
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
None |
None |
|
152MB |
(1) 16M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
160MB |
(1) 16M x 64 |
(1) 4M x 64 |
None |
None |
|
176MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
None |
None |
|
192MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
None |
|
224MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
None |
None |
|
256MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
272MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
288MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
320MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
320MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
None |
|
512MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
Note: Board accepts EDO & SDRAM memory. | ||||
|
CACHE CONFIGURATION |
|
Note: 256KB/512KB cache is located on the Pentium II CPU. |
|
CPU SPEED SELECTION | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP6 |
JP10 |
JP13 |
|
233MHz |
66MHz |
3.5x |
Open |
Closed |
Open |
Open |
Closed |
1 & 2 |
|
266MHz |
66MHz |
4x |
Open |
Closed |
Closed |
Closed |
Open |
1 & 2 |
|
300MHz |
66MHz |
4.5x |
Open |
Closed |
Open |
Closed |
Open |
1 & 2 |
|
333MHz |
66MHz |
5x |
Open |
Closed |
Closed |
Open |
Open |
1 & 2 |
|
Note: Pins designated should be in the closed position. | ||||||||
|
DOC ADDRESS SELECTION | ||
|
Address |
JP16 | |
|
C000 |
Pins 1 & 2 closed | |
|
C800 |
Pins 3 & 4 closed | |
|
D000 |
Pins 5 & 6 closed | |
| » |
D800 |
Pins 7 & 8 closed |
|
BIOS SELECTION | ||
|
Setting |
JP15 | |
| » |
EPROM |
Pins 2 & 3 closed |
|
5v flash |
Pins 2 & 3, 4 & 5 closed | |
|
12v flash |
Pins 1 & 2, 4 & 5 closed | |
