TYAN COMPUTER CORPORATION
S1590
|
Device Type |
Mainboard |
|
Processor |
CX 6X86/IBM 6X86/CX 686MX/IBM 6X86MX/CX MII/IDT C6/ AM K5/ AM K6/Pentium/Pentium MMX |
|
Processor Speed |
75/90/100/120/133/150/166/180/200/225/233/266/300MHz |
|
Chip Set |
VIA MVP3 |
|
Maximum Onboard Memory |
768MB (EDO & SDRAM supported) |
|
Cache |
1024KB |
|
BIOS |
Award |
|
Dimensions |
254mm x 218mm |
|
I/O Options |
32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connector, ATX power connector, AGP slot, wake on LAN connector |
|

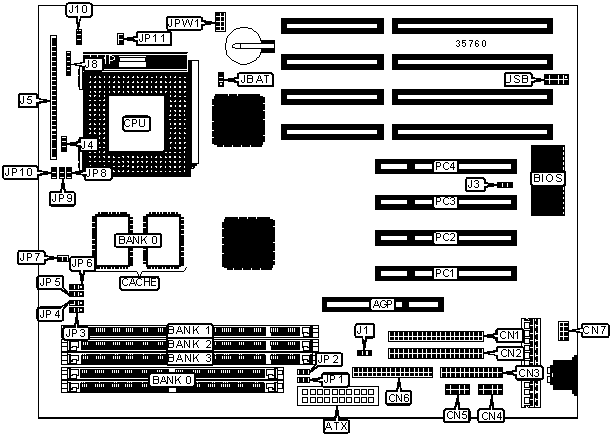

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
AGP slot |
AGP |
Soft off power supply |
J5/pins 1 & 2 |
|
ATX power connector |
ATX |
Green PC connector |
J5/pins 3 & 4 |
|
IDE interface 1 |
CN1 |
IR connector |
J5/pins 6 – 11 |
|
IDE interface 2 |
CN2 |
IDE interface LED |
J5/pins 13 & 14 |
|
Parallel port |
CN3 |
Power LED |
J5/pins 18 & 20 |
|
Serial port 2 |
CN4 |
Reset switch |
J5/pins 22 & 23 |
|
Serial port 1 |
CN5 |
Speaker |
J5/pins 24 - 27 |
|
Floppy drive interface |
CN6 |
Power LED & keylock |
J8 |
|
PS/2 mouse interface |
CN7 |
Chassis fan power |
J10 |
|
Chassis fan power |
J1 |
32-bit PCI slots |
PC1 – PC4 |
|
Wake on LAN connector |
J3 |
USB connector |
USB |
|
Chassis fan power |
J4 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
|
Clock speed select CPU clock |
JP6 |
Pins 1 & 2 closed | |
|
Clock speed select AGP clock |
JP6 |
Pins 2 & 3 closed | |
|
Power supply type select AT |
JP7 |
Closed | |
|
Power supply type select ATX |
JP7 |
Open | |
|
» |
CMOS memory normal operation |
JBAT |
Pins 1 & 2 closed |
|
CMOS memory clear |
JBAT |
Pins 2 & 3 closed | |
|
SIMM CONFIGURATION | |
|
Size |
Bank 0 |
|
8MB |
(2) 1M x 36 |
|
16MB |
(2) 2M x 36 |
|
32MB |
(2) 4M x 36 |
|
64MB |
(2) 8M x 36 |
|
128MB |
(2) 16M x 36 |
|
256MB |
(2) 32M x 36 |
|
Note: Board accepts EDO memory. | |
|
DIMM CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
8MB |
(1) 1M x 64 |
None |
None |
|
16MB |
(1) 1M x 64 |
(1) 1M x 64 |
None |
|
16MB |
(1) 2M x 64 |
None |
None |
|
24MB |
(1) 1M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
32MB |
(1) 2M x 64 |
(1) 2M x 64 |
None |
|
32MB |
(1) 4M x 64 |
None |
None |
|
48MB |
(1) 2M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
64MB |
(1) 4M x 64 |
(1) 4M x 64 |
None |
|
64MB |
(1) 8M x 64 |
None |
None |
|
96MB |
(1) 4M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
128MB |
(1) 8M x 64 |
(1) 8M x 64 |
None |
|
128MB |
(1) 16M x 64 |
None |
None |
|
164MB |
(1) 16M x 64 |
(1) 1M x 64 |
None |
|
144MB |
(1) 16M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
144MB |
(1) 16M x 64 |
(1) 2M x 64 |
None |
|
160MB |
(1) 16M x 64 |
(1) 2M x 64 |
(1) 2M x 64 |
|
160MB |
(1) 16M x 64 |
(1) 4M x 64 |
None |
|
192MB |
(1) 16M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
192MB |
(1) 16M x 64 |
(1) 8M x 64 |
None |
|
192MB |
(1) 8M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
256MB |
(1) 16M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
256MB |
(1) 16M x 64 |
(1) 16M x 64 |
None |
|
256MB |
(1) 32M x 64 |
None |
None |
|
264MB |
(1) 32M x 64 |
(1) 1M x 64 |
None |
|
272MB |
(1) 32M x 64 |
(1) 1M x 64 |
(1) 1M x 64 |
|
272MB |
(1) 32M x 64 |
(1) 2M x 64 |
None |
|
288MB |
(1) 32M x 64 |
(1) 4M x 64 |
None |
|
320MB |
(1) 32M x 64 |
(1) 4M x 64 |
(1) 4M x 64 |
|
320MB |
(1) 32M x 64 |
(1) 8M x 64 |
None |
|
384MB |
(1) 32M x 64 |
(1) 8M x 64 |
(1) 8M x 64 |
|
384MB |
(1) 32M x 64 |
(1) 16M x 64 |
None |
|
384MB |
(1) 16M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
512MB |
(1) 32M x 64 |
(1) 16M x 64 |
(1) 16M x 64 |
|
512MB |
(1) 32M x 64 |
(1) 32M x 64 |
None |
|
768MB |
(1) 32M x 64 |
(1) 32M x 64 |
(1) 32M x 64 |
|
Note: Board accepts SDRAM memory. | |||
|
DIMM VOLTAGE CONFIGURATION | ||
|
Voltage |
JP1 |
JP2 |
|
3v |
Open |
Closed |
|
5v |
Closed |
Open |
|
CACHE CONFIGURATION | |
|
Size |
Bank 0 |
|
1MB |
(2) 128 x 32 |
|
CPU SPEED SELECTION (CX 6X86) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
166MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
2 & 3 |
N/A |
N/A |
N/A |
|
200MHz |
75MHz |
2x |
1 & 2 |
1 & 2 |
2 & 3 |
N/A |
N/A |
N/A |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION (IBM 6X86) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
166MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
2 & 3 |
N/A |
N/A |
N/A |
|
200MHz |
75MHz |
2x |
1 & 2 |
1 & 2 |
2 & 3 |
N/A |
N/A |
N/A |
|
CPU SPEED SELECTION (CX 6X86MX) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
166MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
2 & 3 |
N/A |
N/A |
N/A |
|
200MHz |
66MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
200MHz |
75MHz |
2x |
1 & 2 |
1 & 2 |
2 & 3 |
N/A |
N/A |
N/A |
|
233MHz |
75MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
233MHz |
83MHz |
2x |
1 & 2 |
2 & 3 |
1 & 2 |
N/A |
N/A |
N/A |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION (IBM 6X86MX) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
166MHz |
66MHz |
2x |
1 & 2 |
2 & 3 |
2 & 3 |
N/A |
N/A |
N/A |
|
200MHz |
66MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
200MHz |
75MHz |
2x |
1 & 2 |
1 & 2 |
2 & 3 |
N/A |
N/A |
N/A |
|
233MHz |
75MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
233MHz |
83MHz |
2x |
1 & 2 |
2 & 3 |
1 & 2 |
N/A |
N/A |
N/A |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION (CX MII) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
300MHz |
66MHz |
3.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
300MHz |
75MHz |
3x |
1 & 2 |
1 & 2 |
2 & 3 |
Closed |
Open |
Open |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION (IBM MII) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
300MHz |
66MHz |
3.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
300MHz |
75MHz |
3x |
1 & 2 |
1 & 2 |
2 & 3 |
Closed |
Open |
Open |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION (IDT C6) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
200MHz |
66MHz |
3x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Open |
Open |
|
225MHz |
75MHz |
3x |
1 & 2 |
1 & 2 |
2 & 3 |
Closed |
Open |
Open |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION (AM K5) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
150MHz |
60MHz |
2.5x |
2 & 3 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION (AM K6) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
200MHz |
66MHz |
3x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Open |
Open |
|
233MHz |
66MHz |
3.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
266MHz |
66MHz |
4x |
1 & 2 |
2 & 3 |
2 & 3 |
Open |
Closed |
Closed |
|
300MHz |
66MHz |
4.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Closed |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION (AM K6-2) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
266MHz |
66MHz |
4x |
1 & 2 |
2 & 3 |
2 & 3 |
Open |
Closed |
Closed |
|
300MHz |
100MHz |
3x |
1 & 2 |
1 & 2 |
1 & 2 |
Closed |
Open |
Open |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION (INTEL) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
150MHz |
60MHz |
2.5x |
2 & 3 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
200MHz |
66MHz |
3x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Open |
Open |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU SPEED SELECTION (INTEL MMX) | ||||||||
|
CPU speed |
Clock speed |
Multiplier |
JP3 |
JP4 |
JP5 |
JP8 |
JP9 |
JP10 |
|
166MHz |
66MHz |
2.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Closed |
Open |
|
200MHz |
66MHz |
3x |
1 & 2 |
2 & 3 |
2 & 3 |
Closed |
Open |
Open |
|
233MHz |
66MHz |
3.5x |
1 & 2 |
2 & 3 |
2 & 3 |
Open |
Open |
Open |
|
Note: Pins designated should be in the closed position. | ||||||||
|
CPU TYPE SELECTION | |
|
Type |
JP11 |
|
Single voltage CPUs |
Closed |
|
Dual voltage CPUs |
Open |
|
CPU VOLTAGE SELECTION | ||||
|
Voltage |
JPW1/pins 1 & 2 |
JPW1/pins 3 & 4 |
JPW1/pins 5 & 6 |
JPW1/pins 7 & 8 |
|
2.0v |
Open |
Open |
Open |
Open |
|
2.1v |
Closed |
Open |
Open |
Open |
|
2.2v |
Open |
Closed |
Open |
Open |
|
2.7v |
Closed |
Closed |
Closed |
Open |
|
2.8v |
Open |
Open |
Open |
Closed |
|
2.9v |
Closed |
Open |
Open |
Closed |
|
3.2v |
Open |
Open |
Closed |
Closed |
|
3.3v |
Closed |
Open |
Closed |
Closed |
