ZENITH DATA SYSTEMS
Z-386/20
|
Processor |
80386 |
|
Processor Speed |
20/25MHz |
|
Chip Set |
Unidentified |
|
Max. Onboard DRAM |
32MB |
|
Cache |
64KB |
|
BIOS |
Unidentified |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
External cache card |
|
NPU Options |
80387DX/3167 |
|

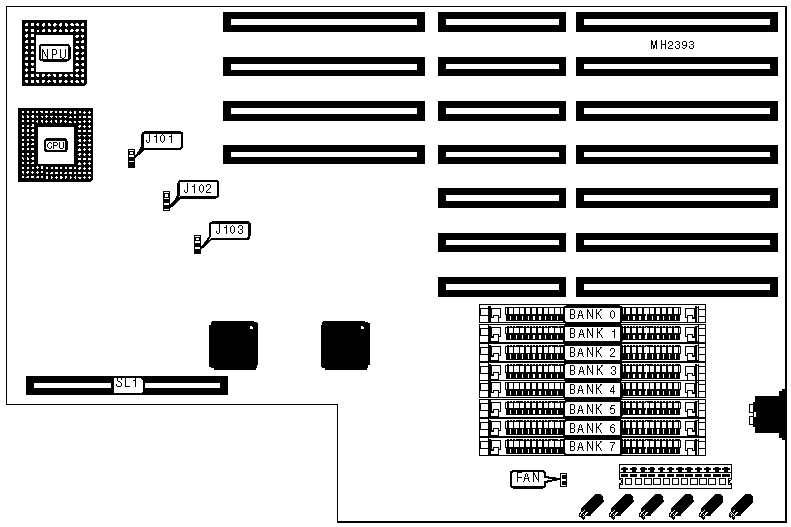

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Chassis fan power |
FAN |
External cache slot |
SL1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper |
Position | |
|
» |
NPU enabled |
J101 |
pins 1 & 2 closed |
|
NPU disabled |
J101 |
pins 2 & 3 closed | |
|
» |
CPU clock speed select 20 MHz |
J102 |
pins 1 & 2 closed |
|
CPU clock speed select 25 MHz |
J102 |
pins 2 & 3 closed | |
|
» |
NPU synchronous with CPU |
J103 |
pins 1 & 2 closed |
|
NPU asynchronous with CPU |
J103 |
pins 2 & 3 closed | |
|
DRAM CONFIGURATION | ||||||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
Bank 4 |
Bank 5 |
Bank 6 |
Bank 7 |
|
1MB |
(1) 1M |
NONE |
NONE |
NONE |
NONE |
NONE |
NONE |
NONE |
|
1MB |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
NONE |
NONE |
NONE |
NONE |
|
2MB |
(1) 1M |
(1) 1M |
NONE |
NONE |
NONE |
NONE |
NONE |
NONE |
|
2MB |
(1) 1M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
NONE |
NONE |
NONE |
|
2MB |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
|
3MB |
(1) 1M |
(1) 1M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
NONE |
NONE |
|
3MB |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
NONE |
NONE |
NONE |
NONE |
|
4MB |
(1) 4M |
NONE |
NONE |
NONE |
NONE |
NONE |
NONE |
NONE |
|
4MB |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
NONE |
NONE |
NONE |
|
4MB |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
NONE |
|
5MB |
(1) 4M |
(1) 1M |
NONE |
NONE |
NONE |
NONE |
NONE |
NONE |
|
5MB |
(1) 4M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
NONE |
NONE |
NONE |
|
5MB |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
NONE |
NONE |
|
5MB |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
|
6MB |
(1) 4M |
(1) 1M |
(1) 1M |
NONE |
NONE |
NONE |
NONE |
NONE |
|
6MB |
(1) 4M |
(1) 1M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
NONE |
NONE |
|
6MB |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
NONE |
|
7MB |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
NONE |
NONE |
NONE |
|
7MB |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
NONE |
|
7MB |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
|
8MB |
(1) 4M |
(1) 4M |
NONE |
NONE |
NONE |
NONE |
NONE |
NONE |
|
8MB |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
NONE |
NONE |
|
8MB |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
|
9MB |
(1) 4M |
(1) 4M |
(1) 1M |
NONE |
NONE |
NONE |
NONE |
NONE |
|
9MB |
(1) 4M |
(1) 4M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
NONE |
NONE |
|
9MB |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
NONE |
|
10MB |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
NONE |
NONE |
NONE |
NONE |
|
10MB |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
NONE |
|
10MB |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
|
11MB |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
NONE |
NONE |
|
11MB |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
|
11MB |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
|
12MB |
(1) 4M |
(1) 4M |
(1) 4M |
NONE |
NONE |
NONE |
NONE |
NONE |
|
12MB |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
NONE |
|
Note:All DRAM SIMMs are 9 bit. | ||||||||
|
DRAM CONFIGURATION CON’T | ||||||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
Bank 4 |
Bank 5 |
Bank 6 |
Bank 7 |
|
13MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
NONE |
NONE |
NONE |
NONE |
|
13MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
NONE |
|
13MB |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
|
14MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
NONE |
NONE |
NONE |
|
14MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
|
14MB |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
|
15MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
NONE |
|
16MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
NONE |
NONE |
NONE |
NONE |
|
16MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
|
17MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
NONE |
NONE |
NONE |
|
17MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 256K |
(1) 256K |
(1) 256K |
(1) 256K |
|
17MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
|
18MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
NONE |
NONE |
|
19MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
NONE |
|
20MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
NONE |
NONE |
NONE |
|
20MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
(1) 1M |
|
21MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
NONE |
NONE |
|
22MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
NONE |
|
23MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
(1) 1M |
|
24MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
NONE |
NONE |
|
25MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
NONE |
|
26MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
(1) 1M |
|
28MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
NONE |
|
29MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 1M |
|
32MB |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
(1) 4M |
|
Note:All DRAM SIMMs are 9 bit. | ||||||||
