ADDTRON TECHNOLOGY COMPANY, LTD.

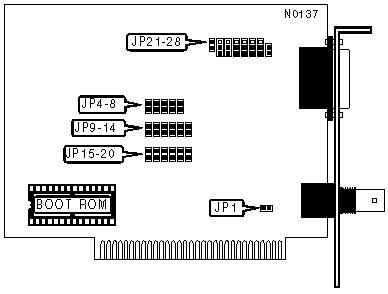

ET-100ST
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
RG-62A/U 93ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
ON-BOARD TERMINATOR | ||
|
Setting |
JP1 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
Note:If the card is on either end of a linear bus network segment, the onboard terminator may be used instead
| ||
|
I/O BASE ADDRESS | |||||
|
Address |
JP9 |
JP10 |
JP11 |
JP12 | |
| » |
300h |
Open |
Open |
Open |
Closed |
|
320h |
Open |
Open |
Closed |
Open | |
|
340h |
Open |
Closed |
Open |
Open | |
|
360h |
Closed |
Open |
Open |
Open | |
|
DMA CHANNEL | |||||
|
Channel |
JP13 |
JP14 |
JP19 |
JP20 | |
| » |
DMA1 |
Closed |
Open |
Closed |
Open |
|
DMA3 |
Open |
Closed |
Open |
Closed | |
|
BOOT ROM ADDRESS | ||||||
|
Address |
JP4 |
JP5 |
JP6 |
JP7 |
JP8 | |
| » |
C0000h |
Open |
Open |
Open |
Open |
Open |
|
C2000h |
Closed |
Open |
Open |
Open |
Open | |
|
C4000h |
Open |
Closed |
Open |
Open |
Open | |
|
C6000h |
Closed |
Closed |
Open |
Open |
Open | |
|
C8000h |
Open |
Open |
Closed |
Open |
Open | |
|
CA000h |
Closed |
Open |
Closed |
Open |
Open | |
|
CC000h |
Open |
Closed |
Closed |
Open |
Open | |
|
CE000h |
Closed |
Closed |
Closed |
Open |
Open | |
|
D0000h |
Open |
Open |
Open |
Closed |
Open | |
|
D2000h |
Closed |
Open |
Open |
Closed |
Open | |
|
D4000h |
Open |
Closed |
Open |
Closed |
Open | |
|
D6000h |
Closed |
Closed |
Open |
Closed |
Open | |
|
D8000h |
Open |
Open |
Closed |
Closed |
Open | |
|
DA000h |
Closed |
Open |
Closed |
Closed |
Open | |
|
DE000h |
Closed |
Closed |
Closed |
Closed |
Open | |
|
E0000h |
Open |
Open |
Open |
Open |
Closed | |
|
E2000h |
Closed |
Open |
Open |
Open |
Closed | |
|
E4000h |
Open |
Closed |
Open |
Open |
Closed | |
|
E6000h |
Closed |
Closed |
Open |
Open |
Closed | |
|
E8000h |
Open |
Open |
Closed |
Open |
Closed | |
|
EA000h |
Closed |
Open |
Closed |
Open |
Closed | |
|
EC000h |
Open |
Closed |
Closed |
Open |
Closed | |
|
EE000h |
Closed |
Closed |
Closed |
Open |
Closed | |
|
F0000h |
Open |
Open |
Open |
Closed |
Closed | |
|
F2000h |
Closed |
Open |
Open |
Closed |
Closed | |
|
Note:Addresses C6000h - CA000h cannot be used in a PC/XT type system. Addresses C0000h - C4000h & E0000h - F2000h cannot be used in a PC/AT type system. | ||||||
|
INTERRUPT REQUEST | |||||
|
IRQ |
JP15 |
JP16 |
JP17 |
JP18 | |
| » |
3 |
Open |
Closed |
Open |
Open |
|
2 |
Closed |
Open |
Open |
Open | |
|
4 |
Open |
Open |
Closed |
Open | |
|
5 |
Open |
Open |
Open |
Closed | |
|
CABLE TYPE | |||
|
Type |
JP21 |
JP22 - JP27 |
JP28 |
|
AUI transceiver via DB-15 port |
Open |
Pins 2 & 3 closed |
Closed |
|
Unshielded twisted pair |
Closed |
Pins 1 & 2 closed |
Open |
