ADDTRON TECHNOLOGY COMPANY, LTD.

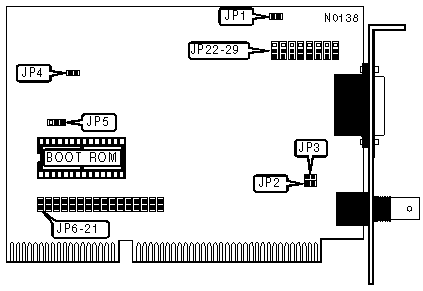

ET-200STS
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
RG-58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
ETHERNET VERSION | ||
|
Version |
JP1 | |
| » |
Version 2 (IEEE 802.3) |
Closed |
|
Version 1 |
Open | |
|
SEGMENT LENGTH | ||
|
Maximum Length |
JP2 | |
| » |
185 meters |
Closed |
|
300 meters |
Open | |
|
Note:Segment length is the total length of cable between the two farthest cards on the segment. Each card on the segment must have this option set the same. | ||
|
ONBOARD TERMINATOR | ||
|
Setting |
JP3 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
Note:If the card is on either end of a linear bus network segment, the onboard terminator may be used instead
| ||
|
DATA BUS SPEED | ||
|
Speed |
JP4 | |
| » |
6-8MHz |
Open |
|
8-16MHz |
Closed | |
|
BOOT ROM SIZE | ||
|
Size |
JP5 | |
| » |
8KB |
Pins 2 & 3 Closed |
|
16KB |
Pins 1 & 2 Closed | |
|
INTERRUPT REQUEST | ||||||||
|
IRQ |
JP6 |
JP7 |
JP8 |
JP9 |
JP10 |
JP11 |
JP12 | |
| » |
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
2/9 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
11 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
12 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
I/O BASE ADDRESS | |||||
|
Address |
JP13 |
JP14 |
JP15 |
JP16 | |
| » |
300h |
Open |
Open |
Open |
Closed |
|
320h |
Open |
Open |
Closed |
Open | |
|
340h |
Open |
Closed |
Open |
Open | |
|
360h |
Closed |
Open |
Open |
Open | |
|
BOOT ROM | ||
|
Setting |
JP17 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
BASE MEMORY ADDRESS | |||||
|
Address |
JP18 |
JP19 |
JP20 |
JP21 | |
| » |
D0000h |
Closed |
Open |
Closed |
Closed |
|
C8000h |
Closed |
Closed |
Open |
Closed | |
|
CC000h |
Closed |
Closed |
Open |
Open | |
|
D4000h |
Closed |
Open |
Closed |
Open | |
|
D8000h |
Closed |
Open |
Open |
Closed | |
|
DC000h |
Closed |
Open |
Open |
Open | |
|
CABLE TYPE | ||
|
Mode |
JP22 - JP29 | |
| » |
RG-58A/U 50ohm coaxial |
Pins 2 & 3 Closed |
|
AUI transceiver via DB-15 port |
Pins 1 & 2 Closed | |
