BLACK BOX CORPORATION
CONNEX 205-10T, LE1032C
|

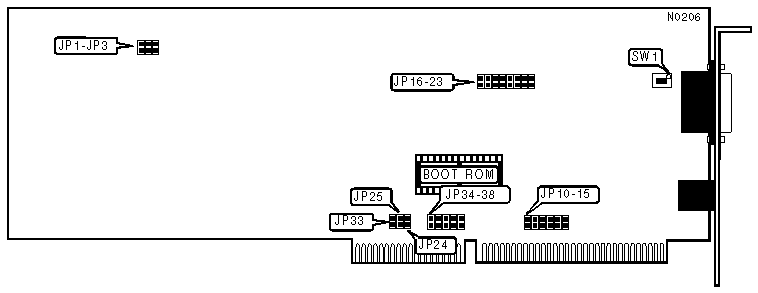

NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8/16-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
Unshielded twisted pair AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
ONBOARD RAM | ||
|
Size |
JP1 | |
| » |
256KB |
Closed |
|
512KB |
Open | |
|
SIGNAL QUALITY ERROR (SQE) TEST | ||
|
Setting |
JP2 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
Note:Signal Quality Error (SQE) is a test of the collision circuitry and path. | ||
|
CRS (CARRIER SENSE) ENABLE/DISABLE | ||
|
CRS |
JP3 | |
| » |
Enabled |
Open |
|
Disabled |
Closed | |
|
Note: The manufacturer recommends that the CRS never be disabled. | ||
|
INTERRUPT SETTINGS | ||||||||||||
|
IRQ |
JP10 |
JP11 |
JP12 |
JP13 |
JP14 |
JP15 |
JP34 |
JP35 |
JP36 |
JP37 |
JP38 | |
| » |
2 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
6 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
11 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
13 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
14 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
BOOT ROM ADDRESS | |||||||||
|
Address |
J16 |
J17 |
JP18 |
JP19 |
JP20 |
JP21 |
JP22 |
JP23 | |
| » |
Disable |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
C0000h |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
C4000h |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
C8000h |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
CC000h |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
D0000h |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
D4000h |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
D8000h |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
DC000h |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
I/O BASE ADDRESS | |||
|
Address Block |
JP24 |
JP25 | |
|
300h, 302-304h |
Closed |
Closed | |
| » |
310h, 312-314h |
Open |
Closed |
|
320h, 322-324h |
Closed |
Open | |
|
330h, 332-334h |
Open |
Open | |
|
DATA BUS SIZE | ||
|
Size |
JP33 | |
| » |
Automatic select |
Closed |
|
Force 8 Bit |
Open | |
|
Note:When in automatic mode, the card will sense the size of the expansion slot in which it is installed. | ||
|
CABLE TYPE | ||
|
Type |
SW1/1 | |
| » |
Unshielded twisted pair |
Off |
|
AUI transceiver via DB-15 port |
On | |
