AST RESEARCH, INC.
AST-RSN (202075-001)
|
NIC Type |
RSN NET |
|
Transfer Rate |
5Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear bus |
|
Wiring Type |
RG-59 coaxial |
|
Boot ROM |
Not available |
|
INTERRUPT REQUEST | |||
|
IRQ |
SW1/1 |
SW1/2 | |
|
2 |
On |
On | |
| » |
3 |
Off |
On |
|
4 |
On |
Off | |
|
5 |
Off |
Off | |
|
SHARED MEMORY ADDDRESS | |||||
|
Address |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 | |
|
C0000 - C3FFFh |
On |
On |
On |
On | |
|
C4000 - C7FFFh |
Off |
On |
On |
On | |
|
C8000 - CBFFFh |
On |
Off |
On |
On | |
| » |
CC000 - CFFFFh |
Off |
Off |
On |
On |
|
D0000 - D3FFFh |
On |
On |
Off |
On | |
|
D4000 - D7FFFh |
Off |
On |
Off |
On | |
|
D8000 - DBFFFh |
On |
Off |
Off |
On | |
|
DC000 - DFFFFh |
Off |
Off |
Off |
On | |
|
E0000 - E3FFFh |
On |
On |
On |
Off | |
|
E4000 - E7FFFh |
Off |
On |
On |
Off | |
|
E8000 - EBFFFh |
On |
Off |
On |
Off | |
|
EC000 - EFFFFh |
Off |
Off |
On |
Off | |
|

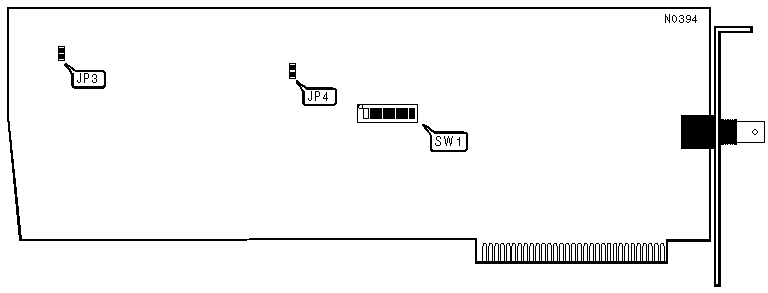

FACTORY CONFIGURED SETTINGS | |
|
Jumper |
Setting |
|
JP3 |
Closed |
|
JP4 |
Open |
|
SW1/3 (Factory Test) |
On |
|
SW1/4 (Factory Test) |
On |
