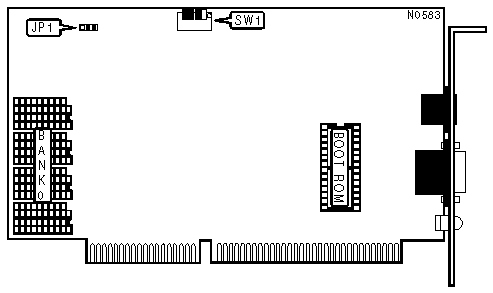

ANDREW CORPORATION
ISA IIA TOKEN RING
|
NIC Type |
Token-Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Token-Ring |
|
Wiring Type |
Unshielded twisted pair (IBM type 3)
|
|
Boot ROM |
Available |
|
ADAPTER CARD ID | ||||
|
Adapter Card ID |
SW1/1 |
SW1/2 |
SW1/3 |
Address |
|
Card 0 |
Off |
Off |
Off |
0380h |
|
Card 1 |
Off |
Off |
On |
0382h |
|
Card 2 |
Off |
On |
Off |
0384h |
|
Card 3 |
Off |
On |
On |
0386h |
|
Card 4 |
On |
Off |
Off |
0390h |
|
Card 5 |
On |
Off |
On |
0392h |
|
Card 6 |
On |
On |
Off |
0394h |
|
Card 7 |
On |
On |
On |
0396h |
|
Note:Card ID is used to distinguish between different ISA IIA cards installed in the same computer. | ||||
|
CONFIGURATION ALTERATION PROTECT | |
|
Function |
SW1/4 |
|
Configuration locked to hardware definition |
On |
|
Configuration software alterable |
Off |
|
RAM CONFIGURATION | ||
|
Size |
Bank 0 |
JP1 |
|
128KB |
(4) 4464 |
Pins 2 & 3 closed |
|
512KB |
(4) 44256 |
Pins 1 & 2 closed |
|
2048KB |
(4) 441000 |
Pins 1 & 2 closed |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Yellow |
Off |
Network speed 4Mbps |
|
LED1 |
Yellow |
On |
Network speed 16Mbps |
|
LED2 |
Green |
Off |
Card is not inserted into ring |
|
LED2 |
Green |
On |
Card is inserted into ring |
