ANSEL COMMUNICATIONS, INC.
NC2000 REVISION A
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear bus |
|
Wiring Type |
Unshielded twisted pair
|
|
Boot ROM |
Available |
|

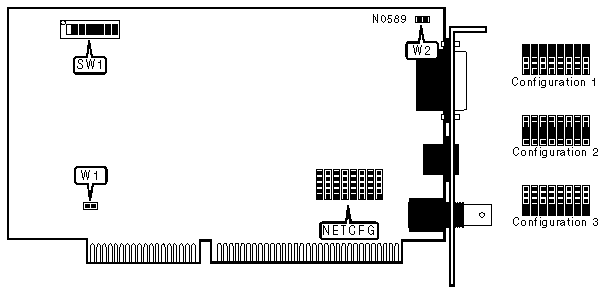

CABLE TYPE | ||
|
Type |
NETCFG | |
|
Unshielded twisted pair |
Configuration 2 | |
| » |
RG58A/U 50ohm coaxial |
Configuration 3 |
|
AUI transceiver via DB-15 port |
Configuration 1 | |
|
BOOT ROM | ||
|
Setting |
W1 | |
| » |
Disabled |
Closed |
|
Enabled |
Open | |
|
LINK INTEGRITY | ||
|
Function |
W2 | |
| » |
Link intergity enabled |
Closed |
|
Link integrity disabled |
Open | |
|
Note: If card is used in a pre-10BaseT cabling network, disable the link integrity function. | ||
|
BASE I/O ADDRESS | |||
|
Address |
SW1/1 |
SW1/2 | |
| » |
300h |
Off |
Off |
|
320h |
Off |
On | |
|
340h |
On |
Off | |
|
360h |
On |
On | |
|
BOOT ROM ADDRESS | |||
|
Address |
SW1/3 |
SW1/4 | |
| » |
C800h |
Off |
Off |
|
CC00h |
Off |
On | |
|
D000h |
On |
Off | |
|
D400h |
On |
On | |
|
INTERRUPT SETTINGS | ||||
|
IRQ |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
2/9 |
Off |
On |
On |
On |
|
3 |
On |
On |
On |
Off |
|
4 |
On |
On |
Off |
On |
|
5 |
On |
Off |
On |
On |
