ANSEL COMMUNICATIONS, INC.

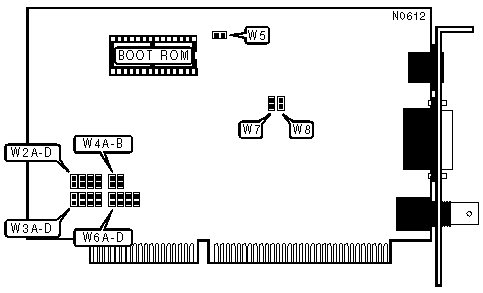

NH2100-TA/NH2100-BA
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear bus |
|
Wiring Type |
Unshielded Twisted Pair (NH2100-TA) RG58A/U 50ohm coaxial (NH2100-BA)
|
|
Boot ROM |
Available |
|
DMA CHANNEL CONFIGURATION | ||||||||
|
Channel |
W2A |
W2B |
W2C |
W2D |
W3A |
W3B |
W3C |
W3D |
|
DMA3 |
Closed |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
DMA5 |
Open |
Closed |
Open |
Open |
Open |
Closed |
Open |
Open |
|
DMA6 |
Open |
Open |
Closed |
Open |
Open |
Open |
Closed |
Open |
|
DMA7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Closed |
|
BASE I/O ADDRESS | ||||
|
Base I/O Address |
Boot ROM Address |
W4A |
W4B | |
| » |
300h |
C8000h |
Closed |
Closed |
|
320h |
CC000h |
Closed |
Open | |
|
340h |
D0000h |
Open |
Closed | |
|
360h |
D4000h |
Open |
Open | |
|
BOOT ROM CONFIGURATION | |
|
Mode |
W5 |
|
Enabled |
Closed |
|
Disabled |
Open |
|
CABLE SELECTION | |
|
Mode |
W8 |
|
Unshielded Twisted Pair/AUI transceiver via DB15 |
Closed |
|
RG58A/U 50ohm coaxial cable |
Open |
|
MISCELLANEOUS NOTES |
|
Note:Jumper W7 is reserved for future use. |
