ADVANCED LOGIC RESEARCH, INC.
ALR/ENET
|

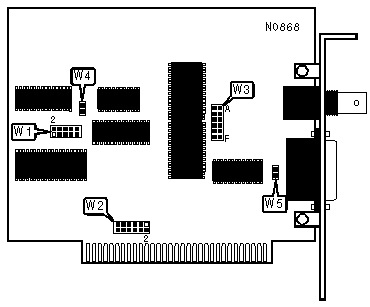

NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
AUI transceiver via DB-15 port RG-58A/U 50ohm coaxial |
|
Boot ROM |
Not available |
|
CABLE TYPE | |
|
Type |
W3/A-F |
|
RG58A/U 50ohm coaxial |
Closed |
|
AUI transceiver via DB-15 port |
Open |
|
ETHERNET REVISION | |
|
Revision |
W4 |
|
Rev. 1 |
Closed |
|
IEEE (Rev. 2) and RG-58A |
Open |
|
SEGMENT LENGTH | |
|
Length |
W5 |
|
185 meters |
Closed |
|
300 meters |
Open |
|
WAIT STATE CONFIGURATION | |
|
Bus Speed |
W1, pins 1 & 2 |
|
6MHz |
Closed |
|
8-16MHz |
Open |
|
INTERRUPT SETTINGS | |
|
IRQ |
W2 |
|
2 |
Pins 11 & 12 closed |
|
3 |
Pins 9 & 10 closed |
|
4 |
Pins 7 & 8 closed |
|
5 |
Pins 5 & 6 closed |
|
6 |
Pins 3 & 4 closed |
|
7 |
Pins 1 & 2 closed |
|
BASE I/O ADDRESS | ||||
|
Address |
W1, pins 3 & 4 |
W1, pins 5 & 6 |
W1, pins 7 & 8 |
W1, pins 9 & 10 |
|
200h |
Closed |
Closed |
Closed |
Closed |
|
220h |
Open |
Closed |
Closed |
Closed |
|
240h |
Closed |
Open |
Closed |
Closed |
|
260h |
Open |
Open |
Closed |
Closed |
|
280h |
Closed |
Closed |
Open |
Closed |
|
2A0h |
Open |
Closed |
Open |
Closed |
|
2C0h |
Closed |
Open |
Open |
Closed |
|
2E0h |
Open |
Open |
Open |
Closed |
|
300h |
Closed |
Closed |
Closed |
Open |
|
320h |
Open |
Closed |
Closed |
Open |
|
340h |
Closed |
Open |
Closed |
Open |
|
360h |
Open |
Open |
Closed |
Open |
|
380h |
Closed |
Closed |
Open |
Open |
|
3A0h |
Open |
Closed |
Open |
Open |
|
3C0h |
Closed |
Open |
Open |
Open |
|
3E0h |
Open |
Open |
Open |
Open |
