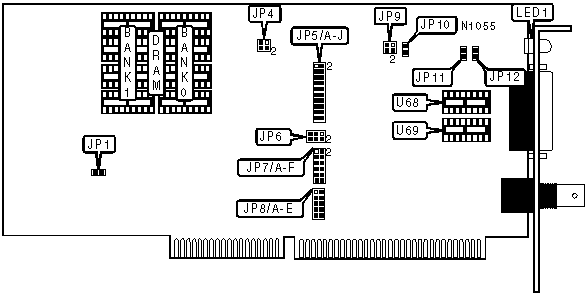

ROCKWELL NETWORK SYSTEMS
CMC-640
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear Bus/Star |
|
Wiring Type |
AUI Transceiver via DB-15 port RG-58A/U 50ohm coaxial |
|
Boot ROM |
Not available |
|
FACTORY CONFIGURED - DO NOT ALTER | |
|
Jumper/Switch |
Position |
|
JP11 |
Closed |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
128KB |
(4) 64K x 4 |
Open |
|
256KB |
(4) 64K x 4 |
(4) 64K x 4 |
|
512KB |
(4) 256K x 4 |
Open |
|
1MB |
(4) 256K x 4 |
(4) 256K x 4 |
|
DRAM JUMPER CONFIGURATION | |
|
Size |
JP1 |
|
128KB |
Open |
|
512MB |
Closed |
|
BASE I/O ADDRESS SELECTION | ||||||||||
|
Address |
JP5/A |
JP5/B |
JP5/C |
JP5/D |
JP5/E |
JP5/F |
JP5/G |
JP5/H |
JP5/I |
JP5/J |
|
004000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
|
008000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
|
00C000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Open |
|
010000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
Closed |
|
014000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
Open |
|
FEC000h |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
FF1000h |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
FF5000h |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
FF9000h |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
FFC000h |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
Note: A total of 1023 base I/O address settings are available. The jumpers are a binary representation of the hexadecimal base I/O addresses. Jumper JP5/J is the Least Significant Bit and jumper JP5/A is the Most Significant Bit. The jumpers have the following hexadecimal values: jumper JP5/J=4000h, JP5/I=8000h, JP5/H=10000h, JP5/G=20000h, JP5/F=40000h, JP5/E=80000h, JP5/D100000h, JP5/C=200000h, JP5/B=400000h, JP5/A=800000h. Open the jumpers and add the values of the open jumpers to obtain the correct base I/O address. (closed=0, open=1) | ||||||||||
|
INTERRUPT SELECTION | |||||||||||
|
IRQ |
JP7/A |
JP7/B |
JP7/C |
JP7/D |
JP7/E |
JP7/F |
JP8/A |
JP8/B |
JP8/C |
JP8/D |
JP8/E |
|
2 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
6 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
7 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
10 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
11 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
14 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
BUS SIZE CONFIGURATION | ||
|
Size |
JP9 | |
| » |
8 BIT |
pins 3 & 4 closed |
| » |
16 BIT |
pins 1 & 2 closed |
|
SHARED RAM SIZE CONFIGURATION | ||
|
Size |
JP4 |
JP6 |
|
16K |
pins 1 & 2, 3 & 4 closed |
pins 1 & 3, 2 & 4 closed |
|
64K |
pins 1 & 2 closed |
pins 1 & 3, 2 & 4 closed |
|
128K |
pins 3 & 4 closed |
pins 1 & 3, 2 & 4 closed |
|
512K |
Open |
pins 3 & 5, 4 & 6 closed |
|
PAGE REGISTER CONFIGURATION | |
|
Select |
JP10 |
|
Enabled |
Closed |
|
Disabled |
Open |
|
PROTOCOL SELECTION | |
|
Select |
JP12 |
|
Ethernet 802.3 |
Open |
|
Ethernet 802.2 |
Closed |
|
TRANSCEIVER SELECTION | ||
|
Select |
U68 |
U69 |
|
Onboard transceiver for RG-58A/U |
Empty |
NP 5421 |
|
External 802.3 transceiver |
NP 5421 |
Empty |
|
External 802.2 transceiver |
Shunted |
Empty |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Adapter has passed self test |
|
LED1 |
Green |
Off |
Adapter has not passed self test |
