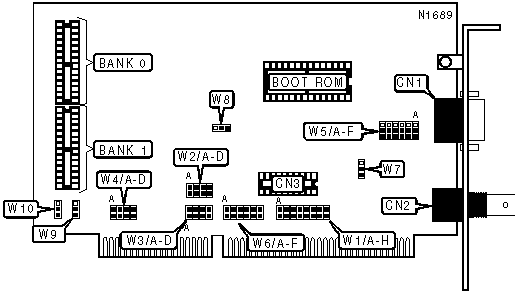

ARTISOFT, INC.
AE-2
|
NIC Type |
Ethernet |
|
Network Transfer Rate |
10Mbps |
|
Data Bus |
8/16-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
AUI transceiver via DB-15 port RG-58A/U 50ohm coaxial |
|
Boot ROM |
Available |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
AUI transceiver via DB-15 port |
CN1 |
Boot ROM PAL chip |
CN3 |
|
RG-58A/U 50ohm coaxial port |
CN2 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Boot ROM disabled |
W6/A |
Open |
|
Boot ROM enabled |
W6/A |
Closed | |
| » |
185 meter segment length selected |
W7 |
Pins 2 & 3 closed |
|
300 meter segment length selected |
W7 |
Pins 1 & 2 closed | |
| » |
Standard Bus selected |
W8 |
Pins 1 & 2 closed |
|
Non-standard Bus selected |
W8 |
Pins 2 & 3 closed | |
| » |
AE-2 selected |
W10 |
Pins 2 & 3 closed |
|
NE2000 selected |
W10 |
Pins 1 & 2 closed | |
|
BUS SIZE SELECTION | |
|
Setting |
W9 |
|
8-bit |
Pins 1 & 2 closed |
|
16-bit |
Pins 2 & 3 closed |
|
DMA CHANNEL SELECTION | |||||||||
|
Channel |
W2/A |
W2/B |
W2/C |
W2/D |
W3/A |
W3/B |
W3/C |
W3/D | |
| » |
Disabled |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
1 |
Closed |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
3 |
Open |
Closed |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Closed |
Open | |
|
7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Closed | |
|
BASE I/O ADDRESS SELECTION | |||||
|
Address |
W4/A |
W4/B |
W4/C |
W4/D | |
| » |
300h |
Closed |
Closed |
Open |
Open |
|
320h |
Closed |
Open |
Closed |
Open | |
|
340h |
Open |
Closed |
Open |
Closed | |
|
360h |
Open |
Open |
Closed |
Closed | |
|
INTERRUPT SELECTION | ||||||||
|
IRQ |
W1/A |
W1/B |
W1/C |
W1/D |
W1/E |
W1/F |
W1/G |
W1/H |
|
2/9 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
6 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
7 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
10 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
CABLE TYPE SELECTION | |||||||
|
Type |
W5/A |
W5/B |
W5/C |
W5/D |
W5/E |
W5/F | |
| » |
RG-58A/U 50ohm coaxial |
Pins 2&3 |
Pins 2&3 |
Pins 2&3 |
Pins 2&3 |
Pins 2&3 |
Pins 2&3 |
|
AUI transceiver via DB-15 port |
Pins 1&2 |
Pins 1&2 |
Pins 1&2 |
Pins 1&2 |
Pins 1&2 |
Pins 1&2 | |
|
Note: Designated Pins are closed. | |||||||
|
DRAM SIZE CONFIGURATION | ||
|
Size |
BANK 0 |
BANK 1 |
|
16KB |
(1) 8k x 8 |
(1) 8k x 8 |
|
64KB |
(1) 32k x 8 |
(1) 32k x 8 |
|
ROM ADDRESS SELECTION | |||||
|
Address |
W6/B |
W6/C |
W/D |
W6/E |
W6/F |
|
A0000h |
Closed |
Closed |
Closed |
Closed |
Closed |
|
A2000h |
Open |
Closed |
Closed |
Closed |
Closed |
|
A4000h |
Closed |
Open |
Closed |
Closed |
Closed |
|
A6000h |
Open |
Open |
Closed |
Closed |
Closed |
|
A8000h |
Closed |
Closed |
Open |
Closed |
Closed |
|
AA000h |
Open |
Closed |
Open |
Closed |
Closed |
|
AC000h |
Closed |
Open |
Open |
Closed |
Closed |
|
AE000h |
Open |
Open |
Open |
Closed |
Closed |
|
B0000h |
Closed |
Closed |
Closed |
Open |
Closed |
|
B2000h |
Open |
Closed |
Closed |
Open |
Closed |
|
B4000h |
Closed |
Open |
Closed |
Open |
Closed |
|
B6000h |
Open |
Open |
Closed |
Open |
Closed |
|
C0000h |
Closed |
Closed |
Closed |
Closed |
Open |
|
C2000h |
Open |
Closed |
Closed |
Closed |
Open |
|
C4000h |
Closed |
Open |
Closed |
Closed |
Open |
|
C6000h |
Open |
Open |
Closed |
Closed |
Open |
|
C8000h |
Closed |
Closed |
Open |
Closed |
Open |
|
CA000h |
Open |
Closed |
Open |
Closed |
Open |
|
CC000h |
Closed |
Open |
Open |
Closed |
Open |
|
CE000h |
Open |
Open |
Open |
Closed |
Open |
|
D0000h |
Closed |
Closed |
Closed |
Open |
Open |
|
D2000h |
Open |
Closed |
Closed |
Open |
Open |
|
D4000h |
Closed |
Open |
Closed |
Open |
Open |
|
D6000h |
Open |
Open |
Closed |
Open |
Open |
|
D8000h |
Closed |
Closed |
Open |
Open |
Open |
|
DA000h |
Open |
Closed |
Open |
Open |
Open |
|
DC000h |
Closed |
Open |
Open |
Open |
Open |
|
DE000h |
Open |
Open |
Open |
Open |
Open |
|
E0000h |
Closed |
Closed |
Open |
Open |
Closed |
|
E2000h |
Open |
Closed |
Open |
Open |
Closed |
|
E4000h |
Closed |
Open |
Open |
Open |
Closed |
|
E6000h |
Open |
Open |
Open |
Open |
Closed |
