DANPEX CORPORATION (ADI SYSTEMS, INC.)
AQUILA AQ-ARC-8
|

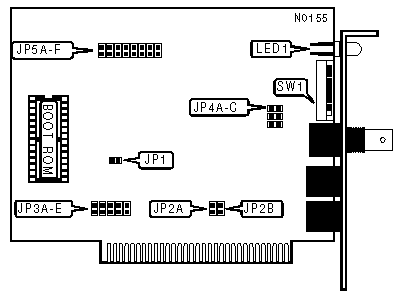

NIC Type |
ARCnet |
|
Transfer Rate |
2.5Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Star Linear bus |
|
Wiring Type |
RG-62/U 93ohm coaxial Unshielded twisted pair |
|
Boot ROM |
Available |
|
NODE ADDRESS | ||||||||
|
Node |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
0 |
- |
- |
- |
- |
- |
- |
- |
- |
|
1 |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
2 |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off |
|
3 |
On |
On |
Off |
Off |
Off |
Off |
Off |
Off |
|
4 |
Off |
Off |
On |
Off |
Off |
Off |
Off |
Off |
|
251 |
On |
On |
Off |
On |
On |
On |
On |
On |
|
252 |
Off |
Off |
On |
On |
On |
On |
On |
On |
|
253 |
On |
Off |
On |
On |
On |
On |
On |
On |
|
254 |
Off |
On |
On |
On |
On |
On |
On |
On |
|
255 |
On |
On |
On |
On |
On |
On |
On |
On |
|
Note:Node address 0 is used for messaging between nodes and must not be used. A total of 255 node address settings are available. The switches are a binary representation of the decimal node addresses. Switch 1 is the Least Significant Bit and switch 8 is the Most Significant Bit. The switches have the following decimal values: switch 1=1, 2=2, 3=4, 4=8, 5=16, 6=32, 7=64, 8=128. Turn on the switches and add the values of the on switches to obtain the correct node address. (On=1, off=0) | ||||||||
|
BOOT ROM | ||
|
Setting |
JP1 | |
| » |
Enabled |
Closed |
|
Disabled |
Open | |
|
I/O CHANNEL READY SIGNAL | ||
|
Setting |
JP2A | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
Note:If the system's speed is equal to or greater than 25MHz or if the card is using a boot ROM, the I/O channel
| ||
|
WAIT STATE | ||
|
Setting |
JP2B | |
| » |
Zero wait states disabled |
Open |
|
Zero wait states enabled |
Closed | |
|
Note:Systems with speeds equal to or less than 16MHz should enable zero wait states. | ||
|
INTERRUPT REQUEST | ||||||
|
IRQ |
JP3A |
JP3B |
JP3C |
JP3D |
JP3E | |
| » |
2 |
Closed |
Open |
Open |
Open |
Open |
|
3 |
Open |
Closed |
Open |
Open |
Open | |
|
4 |
Open |
Open |
Closed |
Open |
Open | |
|
5 |
Open |
Open |
Open |
Closed |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Closed | |
|
TOPOLOGY | |||||
|
Topology |
Type |
JP4A |
JP4B |
JP4C | |
| » |
Linear Bus |
Coaxial |
Open |
Open |
Closed |
|
Star |
Coaxial |
Open |
Closed |
Closed | |
|
Linear Bus |
Twisted Pair |
Closed |
Open |
Open | |
|
I/O BASE ADDRESS | ||||
|
Address |
JP17 |
JP18 |
JP19 | |
|
260-26Fh |
Closed |
Closed |
Closed | |
|
290-29Fh |
Open |
Closed |
Closed | |
| » |
2E0-2EFh |
Closed |
Open |
Closed |
|
2F0-2FFh |
Open |
Open |
Closed | |
|
300-30Fh |
Closed |
Closed |
Open | |
|
350-35Fh |
Open |
Closed |
Open | |
|
380-38Fh |
Closed |
Open |
Open | |
|
3E0-3EFh |
Open |
Open |
Open | |
|
BASE MEMORY ADDRESS & BOOT ROM ADDRESS | |||||||
|
Base Address |
Boot ROM Address |
JP5A |
JP5B |
JP5C |
JP5D |
JP5E | |
|
C0000-C07FFh |
C2000-C3FFFh |
Closed |
Closed |
Closed |
Closed |
Closed | |
|
C0800-C0FFFh |
C2000-C3FFFh |
Open |
Closed |
Closed |
Closed |
Closed | |
|
C1000-C17FFh |
C2000-C3FFFh |
Closed |
Open |
Closed |
Closed |
Closed | |
|
C1800-C1FFFh |
C2000-C3FFFh |
Open |
Open |
Closed |
Closed |
Closed | |
|
C4000-C47FFh |
C6000-C7FFFh |
Closed |
Closed |
Open |
Closed |
Closed | |
|
C4800-C4FFFh |
C6000-C7FFFh |
Open |
Closed |
Open |
Closed |
Closed | |
|
C5000-C57FFh |
C6000-C7FFFh |
Closed |
Open |
Open |
Closed |
Closed | |
|
C5800-C5FFFh |
C6000-C7FFFh |
Open |
Open |
Open |
Closed |
Closed | |
|
CC000-CC7FFh |
CE000-CFFFFh |
Closed |
Closed |
Closed |
Open |
Closed | |
|
CC800-CCFFFh |
CE000-CFFFFh |
Open |
Closed |
Closed |
Open |
Closed | |
|
CD000-CD7FFh |
CE000-CFFFFh |
Closed |
Open |
Closed |
Open |
Closed | |
|
CD800-CDFFFh |
CE000-CFFFFh |
Open |
Open |
Closed |
Open |
Closed | |
| » |
D0000-D07FFh |
D2000-D3FFFh |
Closed |
Closed |
Open |
Open |
Closed |
|
D0800-D0FFFh |
D2000-D3FFFh |
Open |
Closed |
Open |
Open |
Closed | |
|
D1000-D17FFh |
D2000-D3FFFh |
Closed |
Open |
Open |
Open |
Closed | |
|
D1800-D1FFFh |
D2000-D3FFFh |
Open |
Open |
Open |
Open |
Closed | |
|
D4000-D47FFh |
D6000-D7FFFh |
Closed |
Closed |
Closed |
Closed |
Open | |
|
D4800-D4FFFh |
D6000-D7FFFh |
Open |
Closed |
Closed |
Closed |
Open | |
|
D5000-D57FFh |
D6000-D7FFFh |
Closed |
Open |
Closed |
Closed |
Open | |
|
D5800 D5FFFh |
D6000-D7FFFh |
Open |
Open |
Closed |
Closed |
Open | |
|
D8000-D87FFh |
DA000-DBFFFh |
Closed |
Closed |
Open |
Closed |
Open | |
|
D8800-D8FFFh |
DA000-DBFFFh |
Open |
Closed |
Open |
Closed |
Open | |
|
D9000-D97FFh |
DA000-DBFFFh |
Closed |
Open |
Open |
Closed |
Open | |
|
D9800-D9FFFh |
DA000-DBFFFh |
Open |
Open |
Open |
Closed |
Open | |
|
DC000-DC7FFh |
DE000-DFFFFh |
Closed |
Closed |
Closed |
Open |
Open | |
|
DC800-DCFFFh |
DE000-DFFFFh |
Open |
Closed |
Closed |
Open |
Open | |
|
DD000-DD7FFh |
DE000-DFFFFh |
Closed |
Open |
Closed |
Open |
Open | |
|
DD800-DDFFFh |
DE000-DFFFFh |
Open |
Open |
Closed |
Open |
Open | |
|
E0000-E07FFh |
E2000-E3FFFh |
Closed |
Closed |
Open |
Open |
Open | |
|
E0800-E0FFFh |
E2000-E3FFFh |
Open |
Closed |
Open |
Open |
Open | |
|
E1000-E17FFh |
E2000-E3FFFh |
Closed |
Open |
Open |
Open |
Open | |
|
E1800-E1FFFh |
E2000-E3FFFh |
Open |
Open |
Open |
Open |
Open | |
|
DIAGNOSTIC LED(S) | ||
|
LED |
Status |
Condition |
|
LED1 |
Blinking |
Data is being transmitted or received |
|
LED1 |
On |
Network connection is good |
|
LED1 |
Off |
Power off, or bad network connection |
