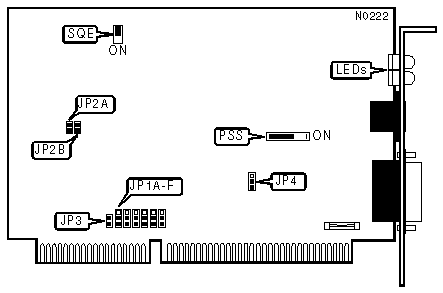

CABLETRON SYSTEMS, INC.
E2030/-X, E2040/-X (Twisted Pair)
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Star Linear Bus |
|
Wiring Type |
Unshielded twisted pair AUI transceiver via DB-15 port |
|
Boot ROM |
Not Available |
|
INTERRUPT REQUEST | |||||||
|
IRQ |
JP1A |
JP1B |
JP1C |
JP1D |
JP1E |
JP1F | |
|
2/9 |
Open |
Open |
Open |
Open |
Open |
Pins 1 & 2 | |
| » |
3 |
Pins 1 & 2 |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Pins 1 & 2 |
Open |
Open |
Open |
Open | |
|
5 |
Open |
Open |
Pins 1 & 2 |
Open |
Open |
Open | |
|
6 |
Open |
Open |
Open |
Pins 1 & 2 |
Open |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Pins 1 & 2 |
Open | |
|
10 |
Open |
Pins 2 & 3 |
Open |
Open |
Open |
Open | |
|
11 |
Open |
Open |
Pins 2 & 3 |
Open |
Open |
Open | |
|
12 |
Open |
Open |
Open |
Pins 2 & 3 |
Open |
Open | |
|
14 |
Open |
Open |
Open |
Open |
Pins 2 & 3 |
Open | |
|
15 |
Open |
Open |
Open |
Open |
Open |
Pins 2 & 3 | |
|
Note:Pins designated should be in the closed position. | |||||||
|
I/O BASE ADDRESS | |||
|
Address |
JP2A |
JP2B | |
| » |
220h |
Closed |
Closed |
|
280h |
Closed |
Open | |
|
300h |
Open |
Closed | |
|
380h |
Open |
Open | |
|
COMPATIBILITY MODE | ||
|
Setting |
JP3 | |
| » |
Disabled |
Closed |
|
Enabled |
Open | |
|
Note:On some systems the data bus timing is not truly IBM PC/AT compatible. If the card is not initializing, enabling compatibility mode may allow the card to function properly
| ||
|
CARD SPEED | ||
|
Setting |
JP4 | |
| » |
10MHz |
Pins 1 & 2 Closed |
|
20MHz |
Pins 2 & 3 Closed | |
|
CABLE TYPE | ||
|
Type |
Switch PSS | |
| » |
Unshielded twisted pair |
On |
|
AUI transceiver via DB-15 port |
Off | |
|
SIGNAL QUALITY ERROR (SQE) TEST | ||
|
Setting |
Switch SQE | |
| » |
Disabled |
Off |
|
Enabled |
On | |
|
Note:Signal Quality Error (SQE) is a test of the collision circuitry and path. | ||
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
1 |
Green |
On/Blinking |
Data is being transmitted |
|
1 |
Green |
Off |
Data is not being transmitted |
|
2 |
Red |
On/Blinking |
Collision detected on network |
|
2 |
Red |
Off |
Normal operation |
|
3 |
Yellow |
On/Blinking |
Data is being received |
|
3 |
Yellow |
Off |
Data is not being received |
|
4 |
Green |
On |
Twisted pair network connection is good |
|
4 |
Green |
Off |
Twisted pair network connection is broken |
