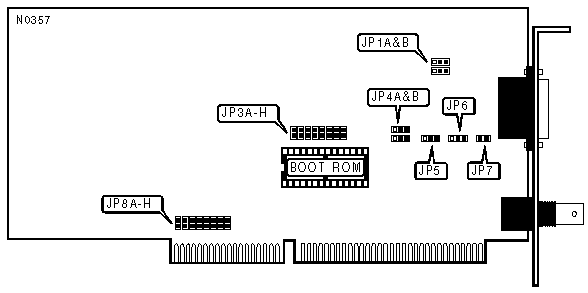

DANPEX CORPORATION
EW-2016
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
RG58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Not available |
|
CABLE TYPE | ||
|
Type |
JP1A & JP1B | |
| » |
RG58A/U 50ohm coaxial |
Pins 1 & 2 closed |
|
AUI transceiver via DB-15 port |
Pins 2 & 3 closed | |
|
I/O BASE ADDRESS | |||||
|
Address |
JP3A |
JP3B |
JP3C |
JP3D | |
|
200h |
Closed |
Closed |
Closed |
Closed | |
|
220h |
Closed |
Closed |
Closed |
Open | |
|
240h |
Closed |
Closed |
Open |
Closed | |
|
260h |
Closed |
Closed |
Open |
Open | |
| » |
280h |
Closed |
Open |
Closed |
Closed |
|
2A0h |
Closed |
Open |
Closed |
Open | |
|
2C0h |
Closed |
Open |
Open |
Closed | |
|
2E0h |
Closed |
Open |
Open |
Open | |
|
300h |
Open |
Closed |
Closed |
Closed | |
|
320h |
Open |
Closed |
Closed |
Open | |
|
340h |
Open |
Closed |
Open |
Closed | |
|
360h |
Open |
Closed |
Open |
Open | |
|
380h |
Open |
Open |
Closed |
Closed | |
|
3A0h |
Open |
Open |
Closed |
Open | |
|
3C0h |
Open |
Open |
Open |
Closed | |
|
3E0h |
Open |
Open |
Open |
Open | |
|
BOOT ROM | ||
|
Setting |
JP3H | |
| » |
Enabled |
Closed |
|
Disabled |
Open | |
|
BOOT ROM ADDRESS AND SIZE | ||||||
|
ROM Address |
Boot ROM Size |
JP3E |
JP3F |
JP3G |
JP4A & JP4B | |
|
C8000h |
16KB |
Closed |
Open |
Closed |
Pins 1 & 2 closed | |
|
C8000h |
32KB |
Closed |
Open |
Closed |
Pins 2 & 3 closed | |
|
CC000h |
16KB |
Open |
Closed |
Open |
Pins 1 & 2 closed | |
| » |
D0000h |
16KB |
Open |
Closed |
Closed |
Pins 1 & 2 closed |
|
D0000h |
32KB |
Open |
Closed |
Closed |
Pins 2 & 3 closed | |
|
D8000h |
16KB |
Open |
Open |
Closed |
Pins 1 & 2 closed | |
|
DC000h |
16KB |
Open |
Open |
Open |
Pins 1 & 2 closed | |
|
OPERATING SYSTEM SELECT | ||
|
Operating system |
JP5 | |
| » |
DOS |
Pins 1 & 2 closed |
|
OS/2 |
Pins 2 & 3 closed | |
|
ONBOARD TERMINATOR | ||
|
Setting |
JP7 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
Note:If the card is the last in the line of network cards, the onboard terminator may be enabled instead of using an external terminator | ||
|
INTERRUPT REQUEST | |||||||||
|
IRQ |
JP8A |
JP8B |
JP8C |
JP8D |
JP8E |
JP8F |
JP8G |
JP8H | |
|
2/9 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
| » |
3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
FACTORY CONFIGURED SETTINGS | |
|
Jumper |
Setting |
|
JP6 |
Unused |
