DANPEX CORPORATION
EN-2010BT
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Star |
|
Wiring Type |
Shielded/Unshielded twisted pair AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|

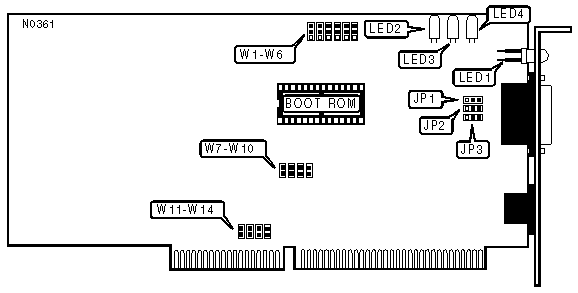

DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Data is being received |
|
LED1 |
Green |
Off |
Data is not being received |
|
LED2 |
Red |
On |
Card is transmitting constantly (Jabber) |
|
LED2 |
Red |
Off |
Normal operation |
|
LED3 |
Green |
On |
Data is being transmitted |
|
LED3 |
Green |
Off |
Data is not being transmitted |
|
LED4 |
Yellow |
On |
Collision detected on network |
|
LED4 |
Yellow |
Off |
No collisions detected on network |
|
SEGMENT LENGTH | ||
|
Length |
JP1 | |
| » |
Less than 100m |
Pins 2 & 3 closed |
|
Greater than 100m |
Pins 1 & 2 closed | |
|
Note:Segment length is the total length of cable between the card and the multiport repeater (MPR). | ||
|
SIGNAL QUALITY ERROR (SQE) TEST | ||
|
Setting |
JP2 | |
| » |
Disabled |
Pins 2 & 3 closed |
|
Enabled |
Pins 1 & 2 closed | |
|
Note:The Signal Quality Error (SQE) test is a test of the collision circuitry and path. | ||
|
LINK INTEGRITY TEST | ||
|
Setting |
JP3 | |
| » |
Enabled |
Pins 1 & 2 closed |
|
Disabled |
Pins 2 & 3 closed | |
|
Note:The link integrity test is valid only when the cable type is shielded/unshielded twisted pair. | ||
|
CABLE TYPE | ||
|
Type |
W1 - W6 | |
| » |
Shielded/Unshielded twisted pair |
Pins 1 & 2 closed |
|
AUI transceiver via DB-15 port |
Pins 2 & 3 closed | |
|
COMPATIBILITY MODE | ||
|
Setting |
W7 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
Note:If the system in which the card is to be installed uses a Chips & Technology chipset, or if the system does not boot properly with the card installed, compatibility mode should be enabled (W7 closed). | ||
|
I/O BASE ADDRESS & BOOT ROM BASE ADDRESS | ||||
|
I/O Address |
Boot ROM Address |
W8 |
W9 | |
| » |
300h |
C8000h |
Closed |
Closed |
|
320h |
CC000h |
Open |
Closed | |
|
340h |
D0000h |
Closed |
Open | |
|
360h |
N/A |
Open |
Open | |
|
Note:I/O address 360h cannot be used when a boot ROM is installed. | ||||
|
BOOT ROM | ||
|
Setting |
W10 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
INTERRUPT REQUEST | |||||
|
IRQ |
W11 |
W12 |
W13 |
W14 | |
|
2/9 |
Closed |
Open |
Open |
Open | |
| » |
3 |
Open |
Closed |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open | |
|
5 |
Open |
Open |
Open |
Closed | |
